描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | WES5302-150 |
| 通道配置 | 32 路数字输入（DI） |
| 输入电压 | 24VDC（支持干 / 湿接点） |
| 供电 | 24VDC，约 120mA |
| 通信协议 | Modbus RTU/TCP、DNP3、RS485 |
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -50℃ ~ +85℃ |
| 防护等级 | IP20（机柜安装） |
| 安装方式 | DIN 导轨 / 面板安装 |
| 尺寸 | 130mm × 84mm × 20mm |
| 重量 | 约 260g |
| 认证 | CE、UL |
| 特性 | 双屏蔽抗 EMI、在线诊断、通道可配置 |
产品深度介绍

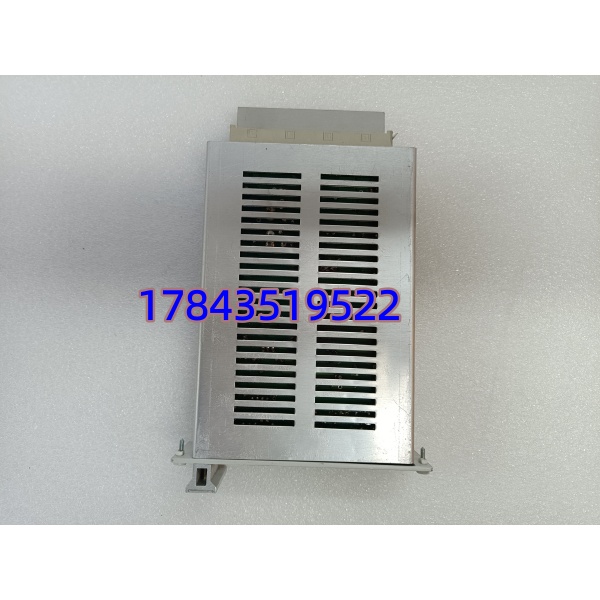

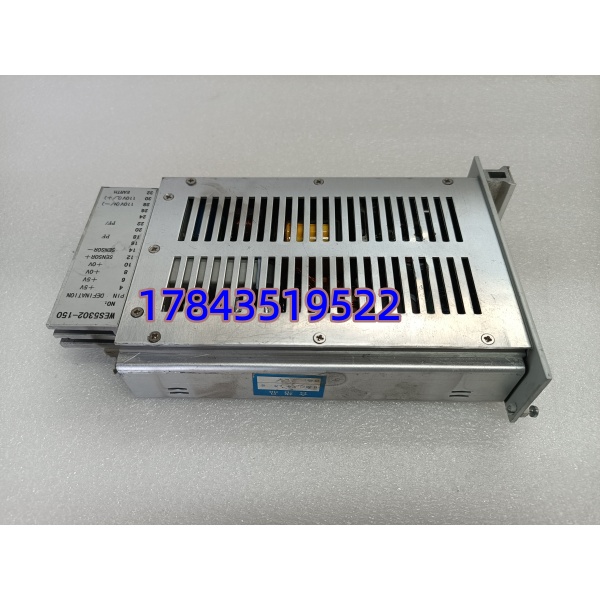

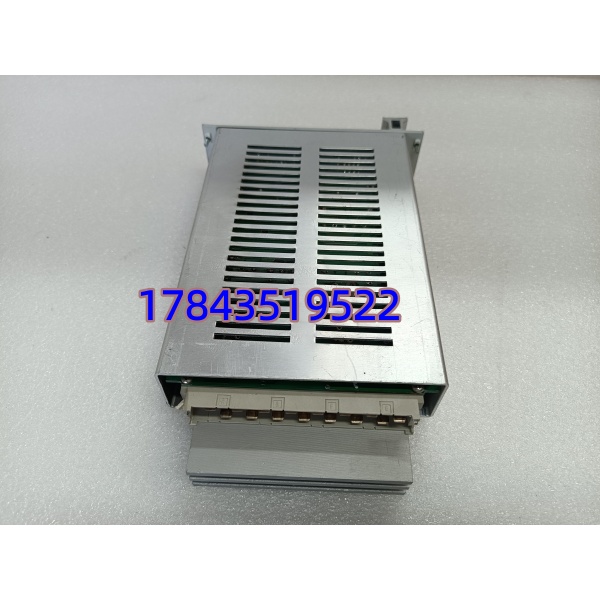

GE WES5302-150 是 GE WESCON 产品线的高密度 32 通道数字输入模块，专为工业严苛环境设计，用于采集现场开关状态、继电器触点、接近开关等 24VDC 信号，广泛适配电力、石化、冶金、水处理等 DCS/PLC 系统。
模块采用双层电磁屏蔽 + 自适应噪声滤波，可抵御 10V/m 电磁干扰，适合高压、强噪声现场；支持干 / 湿接点输入，通道可通过 DIP 开关配置；集成 Modbus/DNP3 通信，可直接对接上位 SCADA 系统；无风扇设计，宽温运行，适配长期连续工况，是老旧系统扩容、信号点数升级的核心备件。
应用场景与行业案例
工程痛点
工业现场 I/O 点数不足，新增设备需扩容；老旧系统模块老化，信号采集不稳定、误报率高；强电磁环境下普通模块易受干扰，数据丢包。
典型应用场景
- 电力变电站采集断路器、隔离开关、接地刀状态，上传保护与监控系统，实现远程状态监测与告警。
- 石化 / 化工装置监测泵、阀门、压缩机运行状态，联锁信号采集，保障流程安全，适配防爆 / 腐蚀环境。
- 冶金 / 钢铁厂高温、强电磁环境下采集轧机、风机、电机开关信号，抗干扰强，稳定传输。
- 水处理厂采集格栅、水泵、阀门、液位开关信号，实现自动化控制与远程监控。
真实案例
去年，南方某石化装置 I/O 不足，原有模块抗干扰差，信号误报频繁，影响连续生产。采用WES5302-150替换扩容：32 通道一次性接入所有开关信号，双屏蔽设计完美适配现场强干扰环境，Modbus 通信直连 DCS，无需额外转换。
更换后，信号采集延迟＜50ms，无丢包、无误报，连续运行 6 个月稳定；相比整机更换方案，节省成本 60%，工期缩短至 4 小时，保障了装置连续运行。
质量检测流程
- 入库验收检测核验 GE 原厂序列号、装箱单，官网溯源；外观无腐蚀、金手指无划痕、元件无脱落；核对合格证、防静电袋等附件。
- 上机功能测试测试环境：WES5302 机架 + 24VDC 电源 + Modbus 调试工具；通电自检（PWR 绿灯常亮）；32 通道逐点触发测试，响应准确；连续 24 小时满载运行，温升正常，无报错；生成完整测试报告。
- 电气参数测试绝缘电阻：500V 摇表测输入与外壳，＞20MΩ；接地连续性测试；24VDC 供电稳定性测试，波动＜±5%。
- 固件与配置验证读取固件版本并记录；拍照留存 DIP 开关默认配置，方便现场调试。
- 最终质检包装质检员签字确认；防静电袋密封，气泡膜 + 防潮纸箱封装；贴 QC 合格标签及日期；可提供测试照片 / 视频
