描述
产品深度介绍

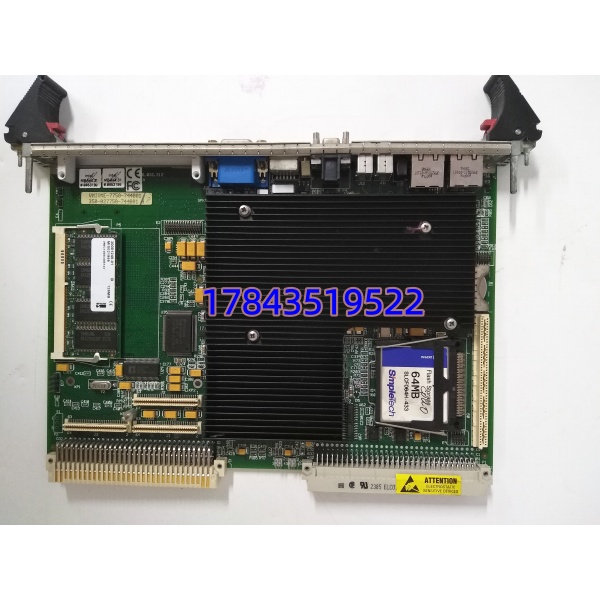

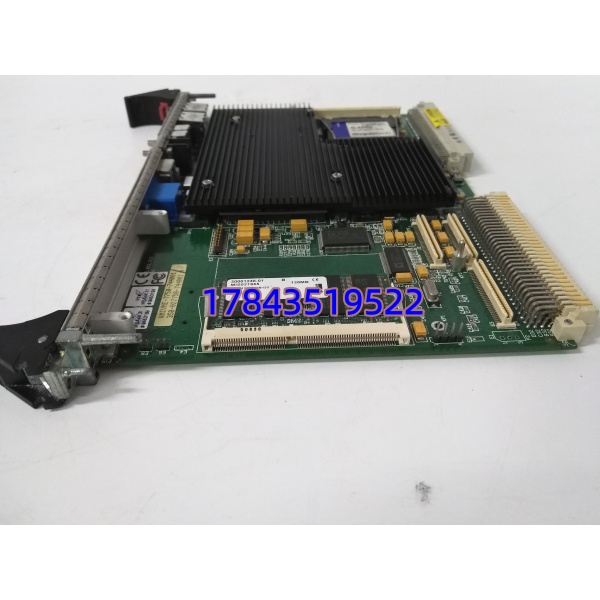

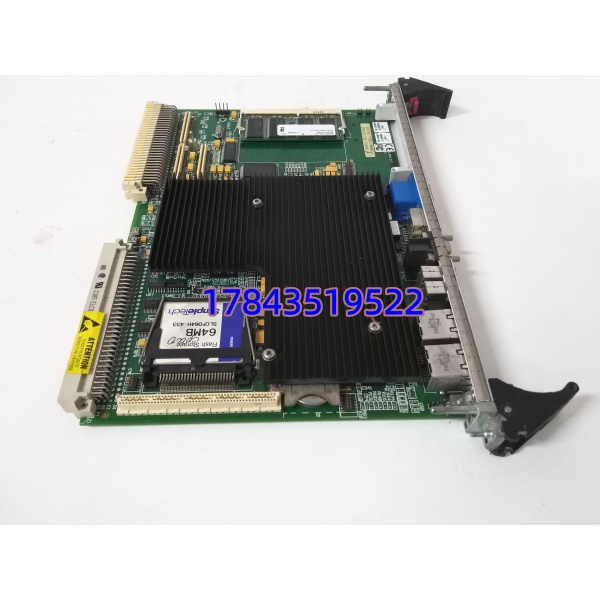

GE VMIVME-7750-744001 是 6U 规格 VME64x 架构加固型单板计算机，采用双核 PowerPC 运算核心，专为高可靠、强实时、宽温恶劣工况设计，是老式 VME 控制系统主流升级替换主控板。板载 ECC 纠错内存、独立 SVGA 图形单元、双路 10/100M 以太网、多路 RS232 串口与 PMC 扩展插槽，兼容 VME2eSST 高速突发传输，可直接调度机架内全部 I/O、采集、通讯卡件。支持 VxWorks、QNX、嵌入式 Linux 等主流实时操作系统，抗振动、宽温运行特性适配雷达信号处理、航空地面测试设备、燃气轮机主控、半导体 ATE 测试平台、舰船监控系统等长生命周期设备改造项目。相比老旧 MVME 系列，运算带宽与总线吞吐提升明显，硬件引脚、背板协议向下兼容，替换无需大规模修改机架与底层程序。
GE VMIVME-7750-744001350-027750-744001 H VMIVME-7750
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整订货型号 | VMIVME-7750-744001 |
| 物料部件号 | 350-027750-744001 |
| 总线标准 | VME64x，6U 尺寸，支持 2eSST 320MB/s 突发 |
| 核心处理器 | 双核 Freescale MPC8641D PowerPC e600，1.5GHz |
| 内存配置 | 板载最大 4GB DDR2 ECC SDRAM，硬件纠错防数据失真 |
| 存储接口 | 1 路 SATA 1.5Gbps，支持板载固态 Flash 盘 |
| 板载网口 | 双路独立 10/100M 自适应以太网 |
| 串口资源 | 4 路 RS232（COM1~COM4），前面板引出调试口 |
| 显示输出 | 集成 SVGA 图形芯片，4MB 显示缓存 |
| 扩展插槽 | 单路 PMC 扩展槽，前面板直出外设通道 |
| 看门狗 | 软件可编程硬件看门狗，超时自动复位整机 |
| 供电规格 | 5V/3.3V VME 背板标准供电，整机功耗≤38W |
| 工作温度 | -40℃ ~ +75℃，加固型宽温设计 |
| 兼容系统 | VxWorks、QNX、嵌入式 Linux、WinNT Embedded |
| 防护特性 | 抗冲击、抗振动、电磁兼容 G3 工业等级 |
GE VMIVME-7750-744001350-027750-744001 H VMIVME-7750
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验 GE 原厂整机序列号、出厂测试报告，可向厂商溯源生产批次
- 外观查验：PCB 板无划痕、背板金手指光亮无氧化、原厂防静电封条完好未拆
- 附件核对：配套原厂硬件手册、跳线配置说明、出厂质检合格单
2. VME 机架全功能上机测试测试工装：标准 VME64x 测试机架、VxWorks 仿真系统、Fluke 115 万用表
- 整机满载连续 24 小时老化，完整识别 4GB ECC 内存，读写校验无报错
- 双网口、四路串口循环收发数据，长时间无丢包、断连现象
- PMC 扩展槽搭载通讯卡全功能验证，SVGA 图形输出无花屏、卡顿
- 模拟高低温循环工况，看门狗、硬件复位机制触发逻辑正常
- 生成完整纸质质检报告，附带测试日志、指示灯实拍视频，可发送客户核验
3. 电气与总线安全检测
- 500V 摇表板间绝缘测试，绝缘阻值＞10 MΩ
- VME 背板宽电压波动测试，5V/3.3V 小幅波动下系统不宕机
- 总线突发传输压力测试，2eSST 高速读写无数据失真、校验错误
4. 出厂封装
- 质检员粘贴 QC 合格标签，标注质检日期与序列号
- 独立真空防静电袋密封，外层加厚气泡膜缓冲防护背板金手指
- 外包装粘贴完整型号、物料件号标识，区分 VME 主控 CPU 板
