描述
产品深度介绍

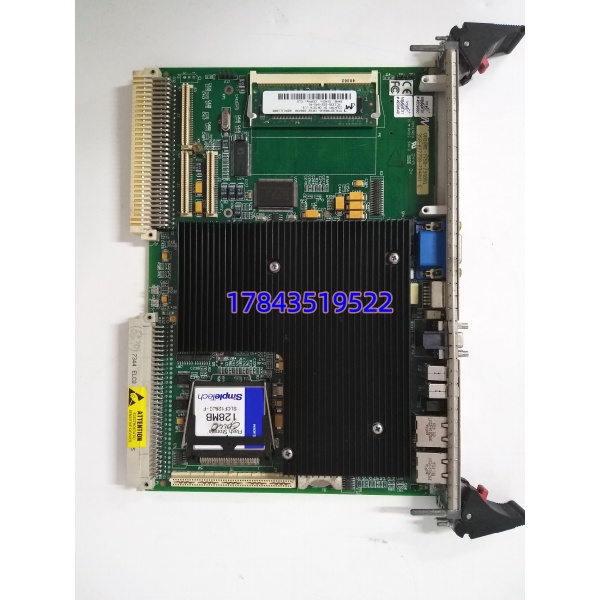

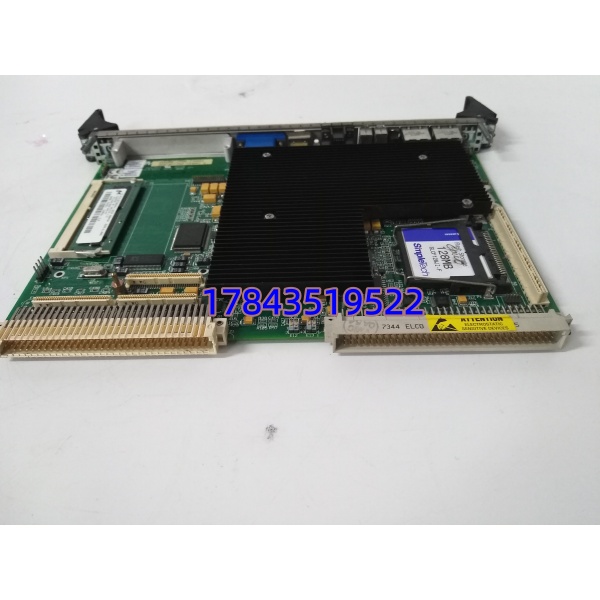

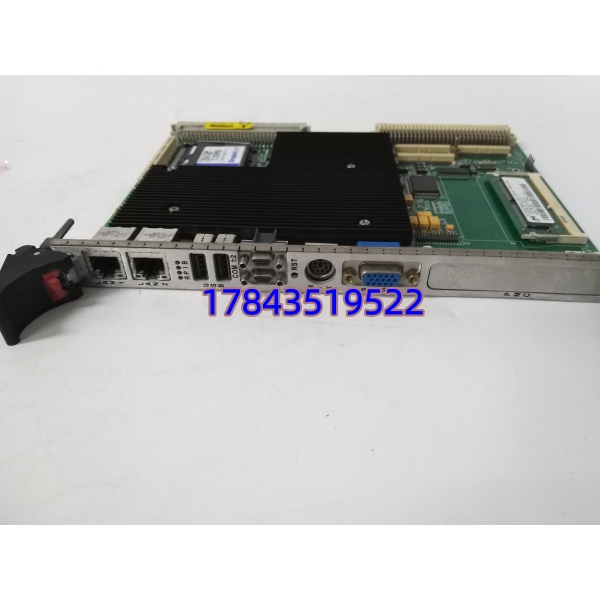

GE VMIVME-7750-734001 是 GE VMIC 产品线推出的双高度 VME64x 总线嵌入式单板计算机，面向轨道交通、军工测试平台、大型工业测控机架设计，作为整套 VME 机箱的主控制器使用。板卡搭载工业级处理器，集成板载内存、固态存储接口、双路以太网、多路 RS232 串口、VME 主从总线接口，支持 VME64x 高速数据交互，自带一体化金属散热鳍片，-40℃低温环境可稳定启动。硬件兼容多款实时操作系统，可独立完成多通道模拟量、数字量板卡的数据汇总、逻辑控制、上位机数据交互，是老旧 VME 测控机架不可替代的核心运算备件。整机全板工业级元器件，带三防防护涂层，抗振动、抗电磁干扰，适配车载、户外机柜严苛工况。
GE VMIVME-7750-734001350-027750-734001 G VMIVME-7750
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整物料编码 | VMIVME-7750-734001 / 350-027750-734001 |
| 板卡规格 | 双高度 VME64x 标准板卡 |
| 总线标准 | VME64x 32/64 位数据传输，主从模式兼容 |
| 通讯接口 | 双路百兆以太网、4 路独立 RS232 串口、USB 前置接口 |
| 存储扩展 | 板载固态存储插槽，支持工业 CFast 卡 |
| 散热结构 | 一体化铝合金被动散热鳍片，无需风扇 |
| 工作温区 | -40 ℃ ~ +70 ℃ 宽温工业级 |
| 抗振动标准 | MIL-STD-810 军工振动冲击认证 |
| 供电输入 | VME 背板标准 5V、±12V 总线供电 |
| 适配机箱 | 6U 标准 VME 机架机箱 |
| 操作系统支持 | VxWorks、Linux 实时系统、QNX |
| 防护工艺 | PCB 全板三防涂层，防潮防腐蚀 |
| 整机功耗 | 满载约 18 W |
GE VMIVME-7750-734001350-027750-734001 G VMIVME-7750
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂合格证，渠道入库单据存档留存
- 丝印核验：PCB 丝印完整型号 VMIVME-7750-734001，版本标识清晰无打磨涂改
- 外观全检：散热鳍片无变形、电容无鼓包漏液、背板金手指无氧化腐蚀，无维修补焊痕迹，三防涂层完整
- 附件清点：原厂散热组件、安装锁扣、配套说明书齐全
2. 上机功能实测（6U VME 标准仿真测试机箱）
- 通电基础测试：接入标准 VME 背板供电，整机正常自检，运行指示灯稳定常亮
- 总线兼容性测试：挂载多块模拟 I/O 板卡，VME64x 高速读写无丢包
- 通讯全通道测试：双以太网、四路串口依次通讯联调，数据收发稳定无延迟
- 宽温老化测试：高低温区间循环运行 24 小时满载测试，无死机、无自动重启
- 出具纸质完整测试报告，留存总线日志、指示灯运行记录，可同步测试视频给客户核验
3. 电气安全参数检测
- 500V 摇表绝缘测试，背板供电对地绝缘阻值＞10MΩ
- 宽压供电测试：VME 背板电压波动范围内，整机运算、通讯无中断
- 静电放电抗扰测试，满足工业级 EMC 标准，无芯片击穿故障
4. 硬件配置归档
- 记录板卡出厂默认拨码、总线终端电阻基准配置存档
- 备份 VxWorks/Linux 系统基础驱动适配清单，供客户现场调试参考
5. 终检封装出库
- 质检人员签字确认全项测试合格，粘贴 QC 合格标签标注检测日期
- 板卡装入双层防静电袋密封，外层加厚气泡膜缓冲防护，硬质防静电纸箱封装
- 随货附带全套质检报告，整机序列号全程可溯源
