GE VMIVME-7750-466000 | VMEbus SBC工业主板 宽温-40°C 双网口

描述

关键技术规格

产品深度介绍

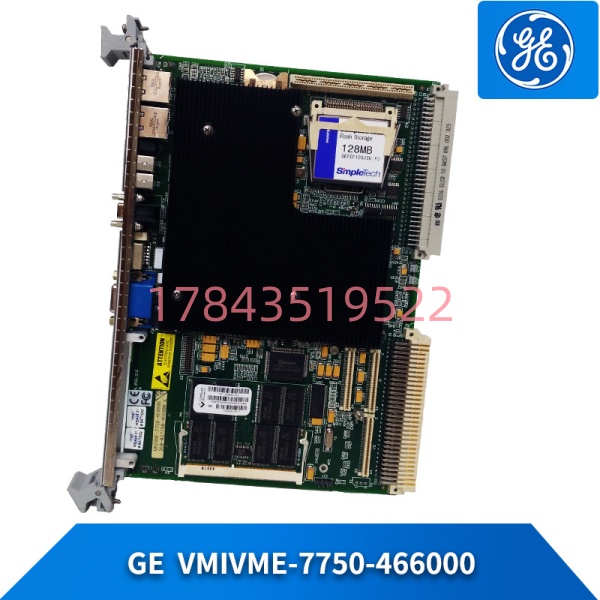

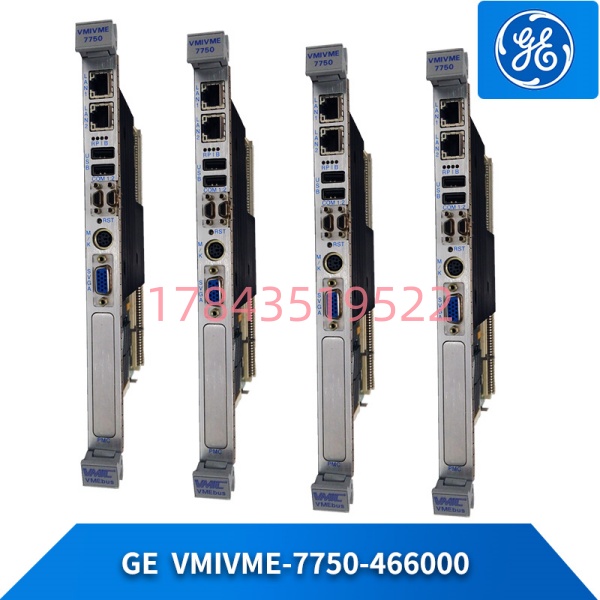

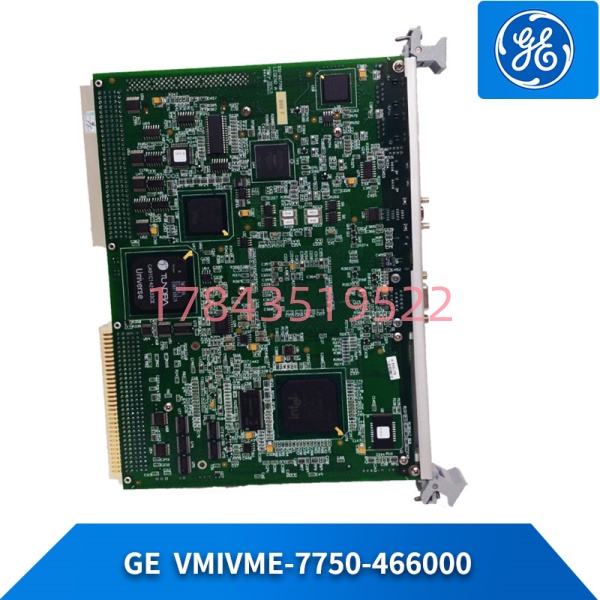

GE VMIVME-7750-466000是原VMIC公司（后被GE Fanuc收购）VMEbus产品线中的高端单板计算机，采用6U规格。这玩意儿本质上是一台把x86架构塞进VME总线的嵌入式电脑——插在VME机箱里，跑Windows、VxWorks或者Linux，干的活和工控机一样，但扛得住恶劣环境。

核心设计思路是”桥接”：老系统里的VME机箱不动，把原来的老CPU板（比如摩托罗拉68K系列）换成这块奔腾III板子。软件环境从专有的VxWorks换到更通用的Windows或Linux，但底层的VME从设备（I/O卡、通讯卡）不用换，驱动改一改就能继续用。这个思路在2000年代初很流行，到现在依然是老产线升级的最短路径。

有一个细节需要注意：这款板的功耗跨度很大。待机时可能就十几瓦，但奔腾III满载时+5V电流能飙到30A，峰值接近150W。很多老VME机箱的背板和电源是为68K这类低功耗CPU设计的，根本扛不住这个电流。我们遇到过客户把板子插上去，系统反复重启，最后发现是背板的电源针脚被烧黑了。换板子之前先算功率余量，这是硬道理。

应用场景与行业案例

工程痛点：二十年的老产线，控制器坏了找不到替代

去年在山东某轮胎厂，一条德国进口的成型机生产线趴窝了。控制器是一块VME总线的老CPU板，型号查不到，原厂早就倒闭了。

设备科长老周急得团团转——这条线停一天，少产2000条轮胎，损失四十多万。找了一圈，有人说可以试试VMIVME-7750，但没人敢拍板，怕软件不兼容。

这种场景太典型了。老系统的控制器坏了，原厂备件要么停产要么天价，唯一的路就是用x86架构的VME SBC替代，然后想办法把原来的应用跑起来。

典型应用场景

1. 半导体晶圆制造 – 老式贴片机/焊线机控制
   这些设备用VME总线，原厂CPU板停产多年。用VMIVME-7750替代后，原机台的I/O卡和运动控制卡不用换，只换主控板，系统恢复运行。
2. 军工雷达/电子战系统 – 信号处理与数据处理
   VME总线在军工领域根深蒂底。7750的宽温设计和三防涂层能扛住舰载、机载环境的振动和盐雾，这是商用主板做不到的。
3. 航空航天测试台架 – 数据采集与实时控制
   发动机试车台、风洞实验室的数据采集系统，很多还是90年代的VME架构。7750跑VxWorks，实时性够用，而且PCI接口的采集卡可以插在PMC扩展槽上直接用。
4. 发电厂DCS系统 – 历史站/操作站升级
   老电厂DCS的操作站主机坏了，原厂配不到。用7750配合VME to PCI桥片，把原来的I/O柜继续用起来，上层换成Windows平台的新组态软件。
5. 轨道交通信号系统 – 联锁控制
   地铁、铁路的信号联锁系统，很多基于VME总线。7750替代老CPU板后，可保留原有的安全I/O模块，降低改造风险和认证成本。

案例：某半导体封测厂的紧急抢修

苏州一家封测厂，一台ESEC焊线机突然报”System Halt”。工程师拆开控制柜一看，VME机箱里的CPU板故障灯全亮。

这台机器是2003年进的，原厂备件早没了。二手市场上找到同型号的板子，对方开价8万，而且不保好坏。

采购经理小林找到我，问VMIVME-7750能不能用。我说能，但有个前提——你得能把原来的应用程序从老板上读出来。

他们运气好。故障板还能进BIOS，工程师用网络把硬盘镜像拖了出来。我们把镜像写到7750的CompactFlash卡上，调了调驱动，插上去，机器动了。

小林后来跟我说，整个改造花了不到3万，加上停机损失一共7万。如果等二手配件或者换整机，至少30万打底。

不过也要说实话：这个方案不是100%通用的。有些老系统用的不是x86架构，或者驱动写死了硬件地址，换板子就得重写软件。动手之前，先确认两件事：原系统是什么CPU架构？应用程序还能不能读出来？

质量控制流程 (SOP)

我们经手的每一块VMIVME-7750-466000都执行以下检测流程：

1. 入库验收

• 原厂防静电袋完整性检查，序列号与标签一致性核验
• PCB外观检查：金手指无氧化划痕、电解电容无鼓包、三防涂层完整无剥落
• 附件核对：出厂合格证（如有）、驱动光盘（如有）

2. 上机功能测试

• 测试平台: VME64机箱 + 标准VME背板 + 独立电源（确认背板能提供30A +5V电流）
• 通电自检: POST自检通过，板载LED指示灯正常
• 内存测试: 全地址读写测试，512MB SDRAM无坏块
• 接口测试:
  • 双千兆以太网口通讯握手
  • 2个串口环回测试（232/422/485分别验证）
  • USB口读写测试
  • VGA输出显示测试
• PMC扩展槽测试: 插入标准PMC卡验证总线通讯
• 非易失性SRAM测试: 32KB读写掉电保持验证
• 负载测试: 连续运行48小时，监测CPU温度（正常<75°C）

3. 固件/软件验证

• BIOS版本读取并记录
• CMOS电池电压测量（低于2.7V则更换）
• 可选服务：预装操作系统（VxWorks/Linux/Windows Embedded）

4. 最终质检与包装

• 测试报告生成（含测试数据截图、设备序列号、MAC地址）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴QC PASSED标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

老工程师踩过的坑，新来的就别再踩了

❗ 坑1：+5V电流不足导致系统随机重启

问题: 7750满载时+5V电流可能达到30A（峰值150W），老VME机箱的背板设计通常只为68K CPU（+5V约5-10A）准备。电流不够时，板子会出现随机重启、死机、PCIe设备掉线等诡异问题。

避坑:

• 装机前用钳表测量+5V实际电流
• 确认电源模块的+5V输出能力至少40A（留30%余量）
• 如果背板是分段供电的，确认7750所在的槽位有独立的高电流回路

真实案例: 西安某研究所的雷达模拟器，插上7750后跑半小时就死机。折腾了两周，换了三块板子都一样。最后用示波器看+5V波形，发现满载时电压跌到4.7V，而且纹波超过200mV。换了一个500W的VME专用电源，问题解决。教训: 别信标签上的”15W功耗”，那是待机值。

❗ 坑2：散热风道不足导致CPU过热降频

问题: 7750是被动散热设计，无风扇，靠机箱风流带走热量。如果机箱风道不畅，或者旁边塞了高功耗板子，CPU温度超过85°C就会降频甚至关机。

避坑:

• 机箱风扇总风量不低于200 LFM (线性英尺每分钟)
• 7750两侧至少留1个空槽位保证通风
• 不要紧挨着大功率I/O板（如5565反射内存卡）
• 首次装机后跑压力测试，用红外测温枪监测CPU表面温度

口吻: 这板子设计时就没打算让你把它塞在密不透风的角落。机箱风道不好，就别怪它罢工。

❗ 坑3：CMOS电池耗尽导致BIOS配置丢失

问题: 这批板子出厂时间早，板载CR2032电池可能已经耗尽。断电后BIOS配置丢失，下次上电时找不到启动盘或内存时序错乱。

避坑:

• 采购时要求供应商测量电池电压（>2.8V为正常）
• 低电压的板子，收货后第一时间换电池
• 关键配置（启动顺序、串口模式、看门狗设置）存成配置文件，必要时重刷

恐吓: 有客户收了板子没检查，装到现场后发现每次断电都要重新设置BIOS。来回拆装机箱，一个工程师折腾了一整天。一块电池3块钱的事，别省。

❗ 坑4：PMC扩展卡与7750的兼容性问题

问题: 7750的PMC插槽是PCI总线，不是PCIe。现在新出的PMC卡很多是PCIe转接的，插上去不认。

避坑:

• 采购PMC卡前确认其总线类型是PCI（33MHz/64bit）
• 如果必须用PCIe卡，需要单独买PCIe to PMC转接板（但会占用额外空间）
• 旧卡移植时，注意检查PMC卡的+3.3V/+5V电压需求

案例: 某客户想用一块新买的PMC显卡，插上去后系统认不到。查手册才发现那张卡需要PCIe x1接口，而7750只提供PCI 2.1。最后换了一块老款的PMC显卡才搞定。

❗ 坑5：VME背板J1/J2引脚定义差异

问题: VME64背板有J1和J2两个连接器，但老式VME机箱可能只有J1。7750需要J2来传输64位数据和PCI中断信号，只插J1的话网口、USB可能不工作。

避坑:

• 装机前确认背板有J2连接器（6U VME标准）
• 如果只有J1，可以买J2扩展板，但会占用相邻槽位
• 检查J2的引脚是否有弯曲或氧化

警示: 北京某大学实验室，学生把7750插到只有J1的老背板上，结果系统能启动但网口不亮。查了两天，换了三块板子，最后才发现是背板问题。VME机箱分3U、6U、9U，不是所有6U背板都有J2。
