产品深度介绍

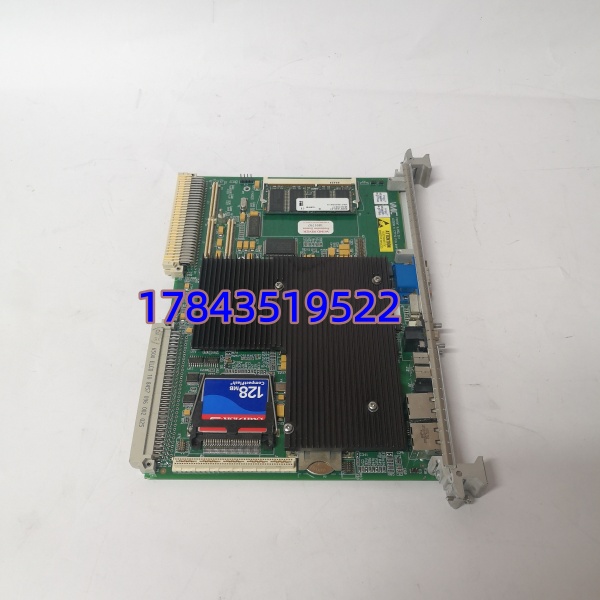

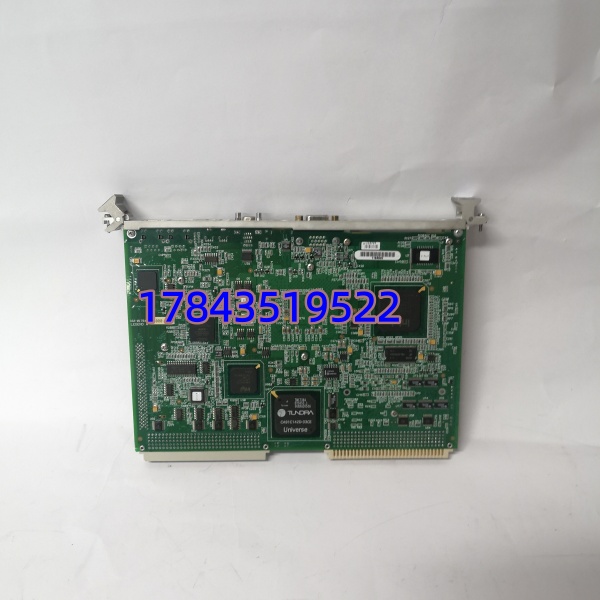

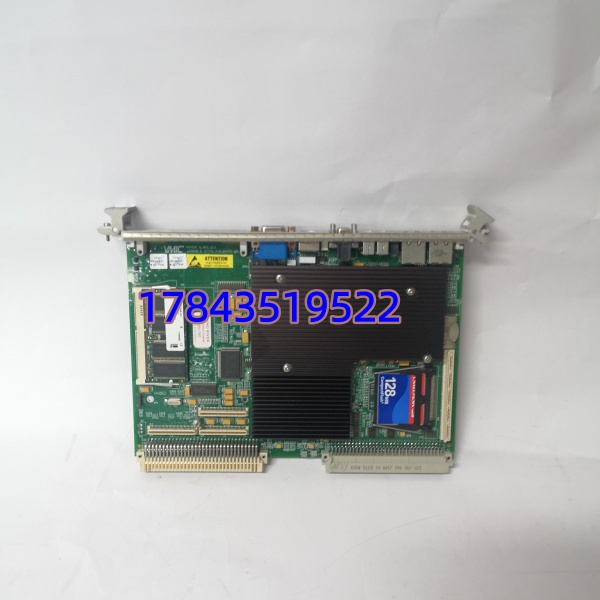

GE VMIVME-7750 是面向VME64x 总线的高性能 6U 单板计算机（SBC），搭载 Intel Pentium III 处理器，主频最高 1.26GHz，内置 512KB 高级缓存，兼顾商用算力与工业级可靠性。集成双 10/100Mbps 以太网口、AGP SVGA 图形控制器（4MB 缓存）、双串口及 PMC 扩展槽，可满足实时控制、数据采集与图形显示需求。宽温设计（-40°C~+70°C），符合 MIL-STD-810G 振动 / 冲击标准，适用于国防、航空航天、工业测控等严苛场景
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 处理器 | Intel Pentium III，最高 1.26GHz，512KB 缓存 |
| 内存 | 单 SODIMM，最高 512MB PC133 SDRAM |
| 总线 | VME64x（64 位 / 6U），兼容 VME32，突发 160MB/s |
| 图形 | AGP SVGA，4MB 缓存，最高 1600×1200@256 色 |
| 网络 | 双 10/100Mbps 以太网，支持远程引导 |
| 串口 | 2×16550 兼容串口，1.5Mbps，16 字节 FIFO |
| 存储 | IDE 接口，支持 CompactFlash（最高 1GB） |
| 扩展 | PMC 插槽（IEEE P1386），支持自定义扩展 |
| 电源 | 5VDC，5A，功耗约 25W |
| 温度 | -40°C~+70°C（工业）；-55°C~+85°C（加固可选） |
| 系统 | 支持 VxWorks、Linux、Windows XP/2000 |
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 断开 VME 机箱总电源，等待 5 分钟放电。
- 佩戴防静电手环，在防静电垫操作。
工具与备份：
- 十字螺丝刀、防静电手环、万用表、标签纸。
- 记录旧模块VME 槽位、IP 地址、PMC 卡配置。
阶段二：拆卸旧模块（10 分钟）
- 拔掉前面板网线、串口线、VGA 线。
- 松开上下固定卡扣，垂直拔出 6U 模块。
- 检查背板连接器针脚，清理灰尘与氧化层。
阶段三：安装新模块（15 分钟）
- 核对型号为VMIVME-7750，防静电袋取出。
- 对准 VME 槽位（通常 0 号槽为主控），垂直推入至卡扣锁定。
- 复刻配置：
- 网络：双网口 IP、子网掩码、网关
- 显示：VGA 分辨率与刷新率
- 存储：IDE/CF 卡启动顺序
阶段四：上电测试（20 分钟）
- 上电前测量 5VDC 供电，确认无短路。
- 上电观察 LED：PWR 绿灯常亮，RUN 闪烁正常。
- 连接 VGA 与键盘，进入 BIOS 核对 CPU / 内存。
- 下载 VxWorks/Linux 系统，测试双网口通讯与 PMC 扩展。
- 连续运行 30 分钟无报警，温度正常即合格。
常见问题解答（FAQ）
Q1：这个模块用在什么场景？
A：主打高可靠实时控制，典型场景：
- 国防：雷达信号处理、军用测控系统
- 航空：飞行仿真、地面测试设备
- 工业：高速数据采集、冶金 / 电力过程控制
- 交通：轨道交通信号处理、车载控制
Q2：支持热插拔吗？
A：不支持。VME 总线 6U 模块必须断电更换，热插拔会导致背板损坏或数据丢失。建议停机窗口操作，避免风险。
Q3：和 VMIVME-7740 有什么区别？
A：核心差异在性能与接口：
- 7750：Pentium III 1.26GHz，双以太网，AGP 图形，PMC 扩展
- 7740：Pentium II 450MHz，单以太网，PCI 图形，无 PMC 槽7750 算力更强、接口更全，适合复杂实时任务。
Q4：可以直接替换旧款 VME SBC 吗？
A：硬件兼容 6U VME 槽位，但需注意：
- 固件 / 系统需适配，旧款系统可能需重新编译 BSP
- 电源功耗更高（25W），需确认机箱电源容量
- PMC 扩展卡需重新配置，避免资源冲突
Q5：质保期多久？
A：提供12 个月质保，非人为损坏（如过压、静电击穿）免费换新。可提供出厂测试报告与序列号，支持官方核验。
