描述
产品深度介绍

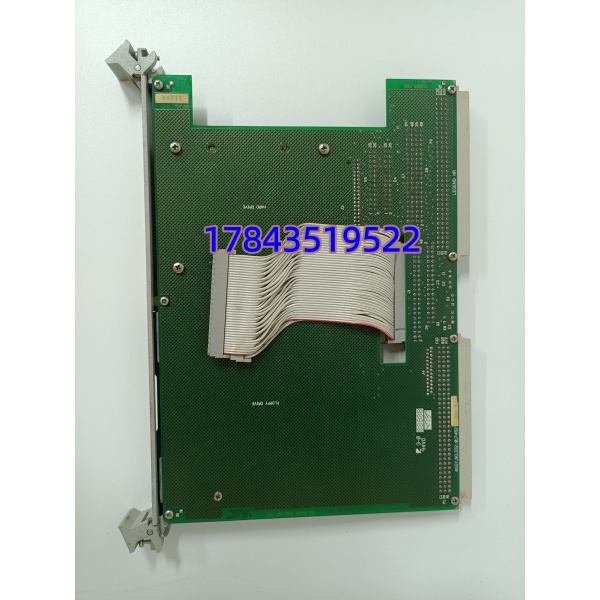

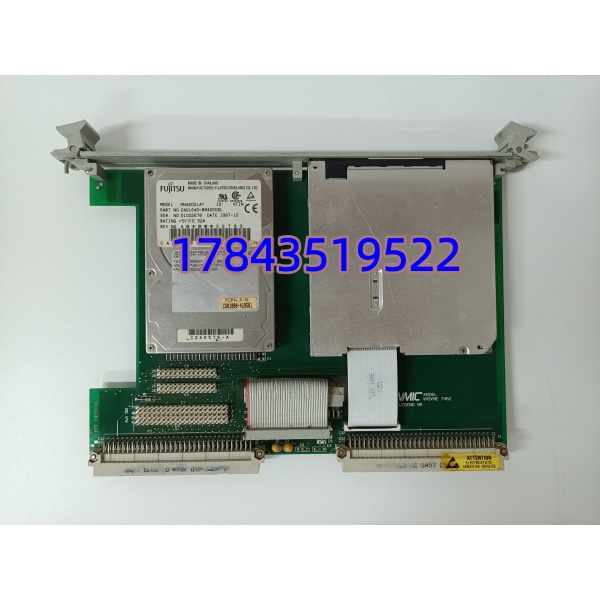

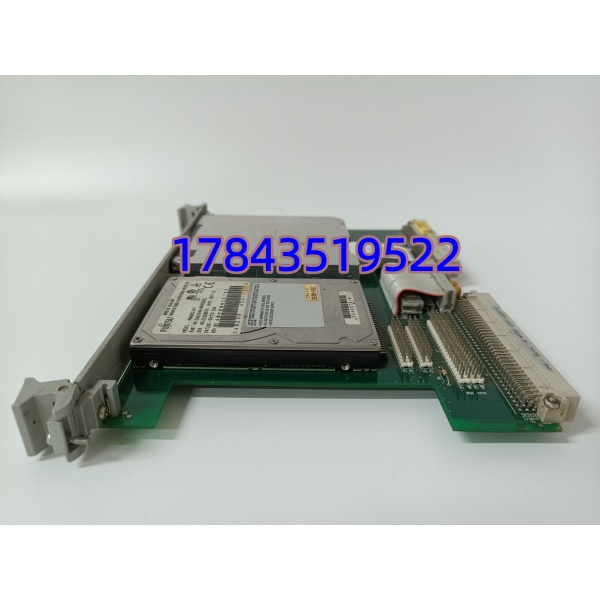

GE VMIVME-7452 是专为 VMIC/GE 全系列 VME 单板计算机（VMIVME-7666、VMIVME-7750 等）设计的独立存储扩展板，单槽 6U VME 规格，直接插入 Mark VI/VIe 燃机控制机柜 VME 背板使用。板卡集成标准 1.44MB 软盘驱动器插槽与 2.5 英寸 IDE 硬盘安装仓，通过扁平排线连接 VME 主控 CPU，负责存储机组顺控逻辑、ETS 遮断保护参数、振动 / 温度历史故障记录；整机采用低功耗电路设计，待机功耗极低，适配工控机箱长期连续运行。完全兼容 VME64 总线规范，适配 VxWorks、嵌入式 Linux 等燃机实时操作系统，无需额外驱动转接；硬件自带短路、过流分段保险，硬盘 / 软驱故障不会造成 VME 整机总线离线，广泛配套火电、燃气轮机、联合循环电站主控机柜，作为系统本地程序与数据存储扩容备件。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 外形规格 | 6U 标准 VME 单槽 Eurocard，尺寸 233mm×160mm×20.3mm |
| 总线标准 | VMEbus Rev C.1、VME64，占用背板 P2 扩展通道 |
| 存储接口 | 内置 1.44MB 3.5 寸软驱位、2.5 寸 IDE 并行硬盘接口 |
| 供电来源 | VME 背板 3.3V、5V 直流供电 |
| 功耗参数 | 休眠：3.3V 200μA / 5V 500μA；读写峰值≤120mA@5V |
| 存储读写速度 | Flash/IDE 硬盘突发 4MB/s，软驱标准软盘读写速率 |
| 适配主控 | VMIVME-7666、VMIVME-7750、VMIVME-7851 全系列 VME SBC 单板机 |
| 操作系统 | VxWorks、嵌入式 Linux、传统 DOS 实时系统 |
| 工作温度 | 5 ℃ ~ +55 ℃（整机带盘运行） |
| 存储温区 | -25 ℃ ~ +70 ℃ |
| 湿度环境 | 5%–85% RH，无凝露 |
| 抗震等级 | 工业级 5g 三轴振动耐受，适配电站机柜工况 |
| 状态指示 | 硬盘读写、软驱读写两路独立 LED 指示灯 |
技术避坑指南
1. 新旧存储板硬件版本不匹配，主控无法读取硬盘程序问题：新版 VMIVME-7452 总线时序与老款存在差异，上电后主控识别不到 IDE 硬盘，机组程序无法加载，系统启动失败避坑要点：
- 更换前通过 ToolboxST 读取旧板完整硬件版本截图留存
- 整套 VME 机柜存储板统一选用同批次同版本硬件，禁止新旧混装搭配同一块主控
- 版本跨度过大时同步升级 VME 主控单板机固件，消除时序不兼容问题真实案例：某燃气电厂混用新旧存储扩展板，控制系统无法加载顺控程序，机组无法启动，停机 5 小时更换同批次存储板恢复正常。
2. 主控与存储板扁平排线两端插反，存储通道完全失效问题：扁平排线无明显正反标识，拆装时颠倒两端接口，硬盘、软驱全部无法识别，历史日志全部丢失避坑要点：
- 拆卸前高清拍摄排线两端插接位置，标记主控端、存储板端编号
- 排线插接垂直对准接口卡扣，禁止斜向挤压排线内部细线实操提醒：排线无防呆标识，现场拆装极易插反，拍照标记是最简稳妥方案。
3. 硬盘安装卡扣未锁紧，机组震动导致硬盘间歇性离线问题：IDE 硬盘未卡紧板卡内置卡扣，燃机长期运行震动造成硬盘松动，随机出现程序读取中断、系统告警停机避坑要点：
- 硬盘装入后手动晃动确认无位移，卡扣完全扣紧硬盘边缘
- 年度检修时重新检查所有存储板硬盘、软驱固定状态
4. VME 背板 P2 针脚弯折，总线通讯时断时续问题：插拔存储板时斜向用力，造成背板 P2 扩展连接器针脚弯曲，读写存储数据随机丢包避坑要点：
- 插拔所有 VME 模块必须水平垂直对准插槽，全程保持平行推入，禁止单边倾斜拉扯
- 更换前吹扫背板粉尘，金属碎屑会造成针脚短路烧毁保险
5. ESD 静电击穿 IDE 存储通讯芯片问题：干燥秋冬机房湿度偏低，未佩戴防静电手环直接触碰电路板、排线接口，IDE 读写芯片永久损坏，硬盘完全无法识别避坑要点：
- 拆封、拆装硬盘、插拔排线全程佩戴防静电手环，放置防静电垫操作
- 燃机控制柜机房湿度低于 40% 时，开启加湿设备再开展存储板更换作业真实案例：检修人员无防静电操作插拔存储板，IDE 通道芯片击穿，整套机组控制程序无法读取，机组无法并网。
