描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | VMIVME-5565 (含-010、-110000等后缀变体) |
| 总线类型 | VMEbus (6U，符合ANSI/IEEE 1014-1987) |
| 光纤速率 | 2.12 Gbaud 串行 |
| 网络拓扑 | 光纤环网，最多256个节点 |
| 传输距离 | 多模光纤300m / 单模光纤10km |
| 网络传输速率 | 43 MB/s (4字节包) ~ 174 MB/s (64字节包) |
| VMEbus传输速率 | 40 MB/s |
| 板载内存 | 64 MB 或 128 MB SDRAM |
| DMA通道 | 2个独立DMA通道 |
| 数据包大小 | 动态可配，4~64字节 |
| 中断 | 4级用户自定义中断，支持单播/广播 |
| 冗余模式 | 支持冗余传输(速率减半: 20~87 MB/s) |
| 功耗 | +5V DC @ 5.0A (最大) |
| 工作温度 | 0°C ~ +65°C (强制风冷) |
| 存储温度 | -40°C ~ +85°C |
| MTBF | 163,995小时 (Bellcore估算) |
| 操作系统支持 | Windows NT/2000, VxWorks, Linux |
产品深度介绍

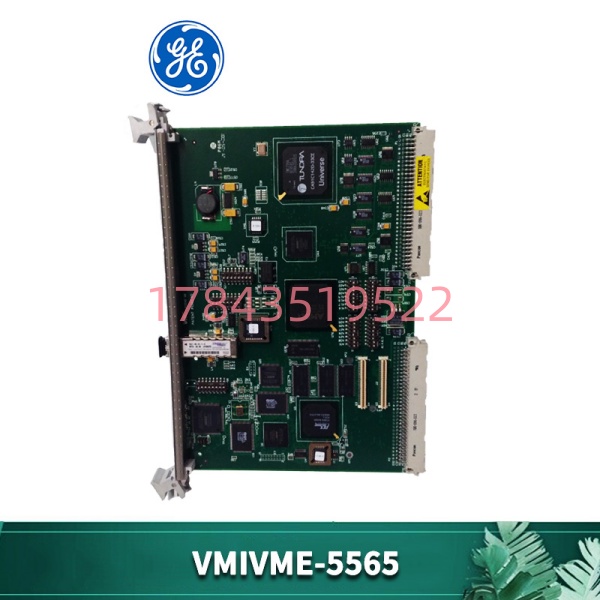

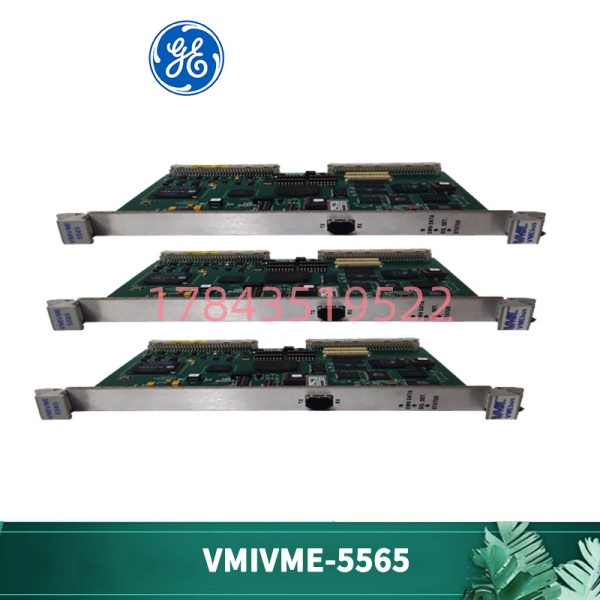

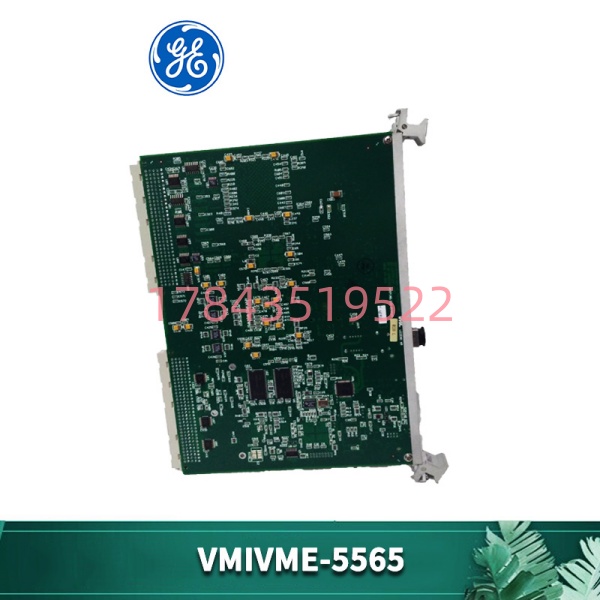

GE VMIVME-5565是原VMIC公司（后被GE Fanuc收购）反射内存（Reflective Memory）产品线的核心成员，属于VME总线架构的6U规格节点卡。这玩意儿说白了就是干一件事：让一个网络里所有节点共享同一块内存。
怎么理解？你在A节点往板载内存的某个地址写了个数据，硬件自己就通过光纤环网把这个数据推到B、C、D…所有节点的相同内存地址上。关键是这个过程不经过CPU——不需要写Socket、不需要TCP/IP协议栈、不需要软件轮询。数据到了，内存里就有了，应用程序直接读就行。延迟是微秒级的，而不是毫秒级。
这个设计思路在当年（2005年左右）相当超前。现在大家习惯了EtherCAT、TSN这些，但反射内存有它不可替代的地方：确定性。没有交换机、没有丢包重传、没有协议栈抖动。每个节点的数据更新周期是固定的、可计算的。对于半实物仿真、飞行模拟器这类要求节点间时间同步精度到微秒的系统，反射内存到现在仍是标配方案。
另外注意一点：VMIVME-5565和同系列的PMC版本（VMIPMC-5565）、PCI版本（VMIPCI-5565）可以混用在同一个光纤网络中。也就是说你的VME机箱里插这块卡，旁边工控机的PCI插槽里插块VMIPCI-5565，两边照样能共享内存。这个跨总线的特性在实际集成中很实用。
应用场景与行业案例
工程痛点：分布式实时系统的数据同步难题
搞过半实物仿真的人都知道，最大的坑不是算法，是数据同步。
前年成都某研究所做六自由度飞行模拟器，驾驶舱里跑的是VxWorks实时系统，视景计算机是Windows + Linux混用，还有一个数据记录节点跑的是RTX。三个系统之间要交换飞机姿态、舵面位置、视景渲染数据。一开始用的UDP组播，结果视景那边偶尔卡一下，延迟跳到几十毫秒，飞行员反应”画面有拖影”。
这事说白了就是软件协议栈不靠谱——Windows的协议栈不是为实时设计的，中断一多，包就积压。后来换反射内存，延迟直接从毫秒级降到微秒级，问题解决。
典型应用场景
- 半实物仿真（HIL）系统 – 多节点实时数据交换
飞行模拟器、导弹制导仿真、车辆动力学仿真中，需要多个实时节点（模型计算、IO接口、视景、数据记录）同步交换数据。反射内存的微秒级确定性和CPU零开销是关键卖点。 - 分布式数据采集系统 – 多机箱同步触发
大型风洞测试中，几百个传感器分布在多个VME机箱里。反射内存的中断广播机制可以同时触发所有节点的采集动作，保证时间戳对齐。 - 雷达信号处理 – 多板卡波束合成
相控阵雷达的多通道接收机需要精确同步。反射内存的冗余传输模式能扛住高振动、强干扰环境——军用项目里经常能看到这个配置。 - 发电厂/变电站监控 – 跨系统数据镜像
水电厂的多个机组控制柜之间需要共享状态数据（有功、无功、温度、振动）。用反射内存比用交换机+光纤更可靠，因为没有单点故障——环网断了还能从另一方向走。 - 医疗影像设备 – 多模态数据融合
PET-CT、MRI-超声这类多模态设备，不同成像系统产生数据的时间和空间基准必须对齐。反射内存的同步机制能保证数据采集的时间窗口一致。
案例：某风洞实验室的数据同步改造
北京某研究所的超高速风洞，测试段有8个VME机箱分布在200米长的试验段两侧。每个机箱里都有数据采集卡（测压力、温度、振动）和一个VME控制器。
原来的方案是用光纤交换机组网，控制器之间通过UDP交换触发信号和数据。问题是风洞一开，电磁干扰大得离谱，偶尔会有丢包。数据丢一个点，那次吹风就废了——每次吹风成本大几十万，耽误不起。
工程师老王找到我，说想换反射内存。我给他算了笔账：8个节点，光纤环网，总投入大概20多万。老王当时犹豫了一下，说”我先报上去试试”。
后来项目批了。我们过去帮他搭环网、配置中断、调试驱动。第一次联调那天，老王盯着监控屏幕看了半天，转头跟我说了一句：”这延迟也太离谱了吧？”
我一愣，心想”坏了，出问题了？”
结果他说：”我的采集程序还没启动，数据就已经在内存里了。”
那次改造之后，他们的数据丢包率从千分之一降到了零。老王后来请我吃饭，说了一句让我印象挺深的话：”有时候最好的方案，反而是最笨的方案——硬件直接写内存，不用软件折腾。”
质量控制流程 (SOP)
我们经手的每一块VMIVME-5565都执行以下检测流程：
1. 入库验收
- 原厂包装箱、防静电袋完好性检查
- 序列号与标签一致性核验（正品标签字体、间距有特定规格）
- PCB外观检查：金手指无氧化划痕、元器件无补焊痕迹、板面无黄变
2. 上机功能测试
- 测试平台: VME64机箱 + VMIVME-7807控制器 + VxWorks 6.9
- 光纤环网测试: 两块VMIVME-5565互联，验证反射内存读写一致性（写A地址，读B地址）
- 传输速率测试: 64字节包连续写入，实测网络吞吐率 >170 MB/s
- 中断测试: 验证4级中断的单播和广播触发
- 冗余模式测试: 光纤A/B双路切换，验证故障倒换时间
3. 电气参数测试
- 金手指接触电阻测试（<10mΩ）
- +5V电源轨纹波测试（<50mVpp，带载条件下）
- 板载SDRAM全地址读写测试（覆盖64MB/128MB全空间）
4. 固件/驱动版本记录
- 板载FPGA固件版本读取（如有多个版本，标注具体编号）
- 随附驱动光盘或提供VMISFT-RFM2G驱动包下载链接
- 配置DIP开关拍照记录（节点ID、光纤模式、冗余使能）
5. 最终质检与包装
- 测试报告生成（含测试数据截图、设备序列号）
- 防静电袋密封 + 防震气泡膜 + 加强纸箱
- 粘贴QC PASSED标签（含测试工程师签名、日期）
- 可选：提供测试过程视频给客户确认
技术避坑指南
老工程师踩过的坑，新来的就别再踩了
❗ 坑1：节点ID冲突导致网络崩溃
问题: 同一光纤环网中有两个节点设置了相同的节点ID（DIP开关配置），结果整个网络数据乱飞，所有节点读到的都是错的数据。
避坑:
- 上电前用手机拍下每块卡的DIP开关位置
- 节点ID从0开始依次递增，不要重复
- 0号节点通常作为网络主时钟源（如果启用了同步模式）
真实案例: 某大学实验室搭了4个节点的仿真系统，怎么调数据都对不上。折腾三天发现有两块卡出厂默认ID都是0，插上去就冲突。教训: 新卡上机前先读标签，别信”默认能用”。
❗ 坑2：光纤类型混用（多模/单模不匹配）
问题: 多模光纤（橙色的，芯径62.5μm）和单模光纤（黄色的，芯径9μm）物理上能插进去，但光功率损耗极大，距离稍微远点就没信号。
避坑:
- VMIVME-5565默认配的是多模光模块（850nm），用多模光纤
- 如果需要长距离（>300m），确认模块是否换成了单模版本（1310nm）
- 混用时，即使有光也不代表能稳定传数据——要用光功率计测
口吻: 这种错犯一次就知道疼了。光纤看起来差不多，插上灯也亮，但跑着跑着就丢包。别问我是怎么知道的。
❗ 坑3：驱动版本与操作系统不兼容
问题: 老驱动不支持64位Linux，或者新版驱动去掉了对VxWorks 5.5的支持。
避坑:
- 采购前明确告知你的操作系统版本和内核号
- VMISFT-RFM2G驱动包版本号要核对
- Linux下注意检查PCIe转VME桥片的驱动兼容性
案例: 某客户用的是RHEL 7.9 + 自编译内核，驱动死活装不上。后来发现是内核版本太新，驱动里的ioctl调用有变化。最后降级内核才搞定。
❗ 坑4：环网断线后恢复机制未测试
问题: 光纤环网断了其中一根，冗余模式没生效，整个网络瘫痪。
避坑:
- 冗余模式需要在DIP开关上使能，并接两根光纤形成双向环
- 验收测试时必须做断线试验：拔掉一根光纤，确认网络在ms级内恢复
- 注意冗余模式下的传输速率会减半
恐吓: 我见过一个军工项目，验收时没测冗余切换。后来现场光纤被叉车碾断一根，整个仿真系统挂了半小时。甲方骂人的话我就不复述了。
❗ 坑5：VME背板带宽不足
问题: 多块5565插在同一背板上同时传输大量数据，VME总线仲裁冲突导致实际吞吐率远低于理论值。
避坑:
- 计算所有VME从设备的总带宽需求
- 5565作为master设备时，注意DMA通道优先级设置
- 如果有多块5565，考虑分机箱或用VME总线扩展器
数据: 的VME侧理论峰值是40 MB/s。如果机箱里还有高速A/D卡、D/A卡抢总线，实际留给5565的带宽可能只剩十几兆。
