描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输出通道 | 8 路独立 DAC 通道，单通道 / 多通道同步控制 |
| 分辨率 | 16 位（二进制补码 / 偏移二进制编码） |
| 输出范围 | ±10V 双极性（固定），分辨率 305µV/LSB |
| 驱动能力 | 缓冲电压输出，±10V @ 5mA（短路保护） |
| 建立时间 | ≤10µs（稳定至 ±0.003% FSR / ½ LSB） |
| 数据锁存 | 双缓冲寄存器，支持全通道同步更新 |
| 更新触发 | 软件触发、外部硬件触发、跳线选择同步模式 |
| 总线接口 | VMEbus（32 位），12 位 DIP 开关配置基地址（A05-A15） |
| 连接器 | 前方面板 DIN 型输出接口、VME P1/P2 背板接口 |
| 供电 | +5V DC（背板），功耗 ≤ 5W |
| 环境 | 工作：-40°C ~ +85°C；存储：-40°C ~ +125°C |
| 诊断 | 前面板Fail LED、控制状态寄存器（CSR）状态回读 |
| 质保 | 12 个月 |
产品深度介绍

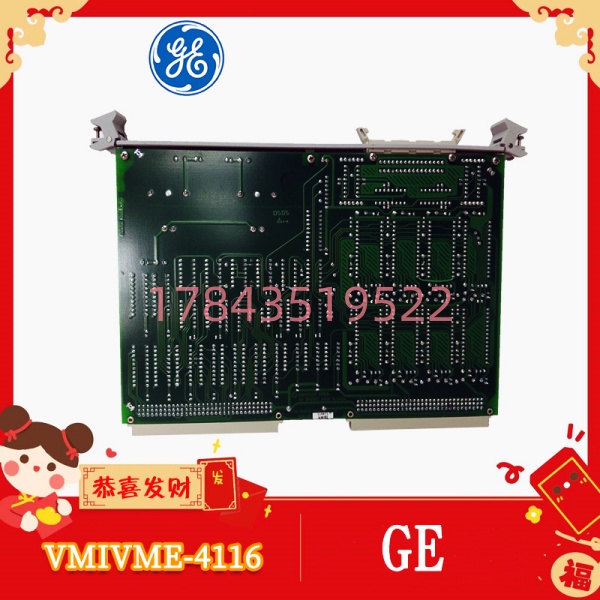

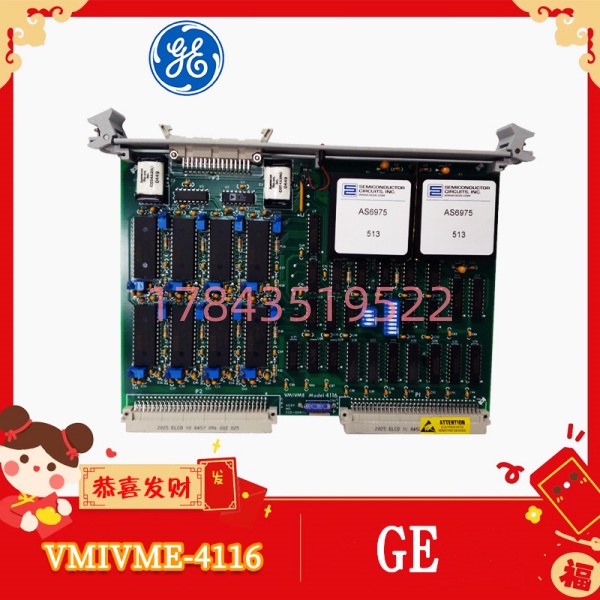

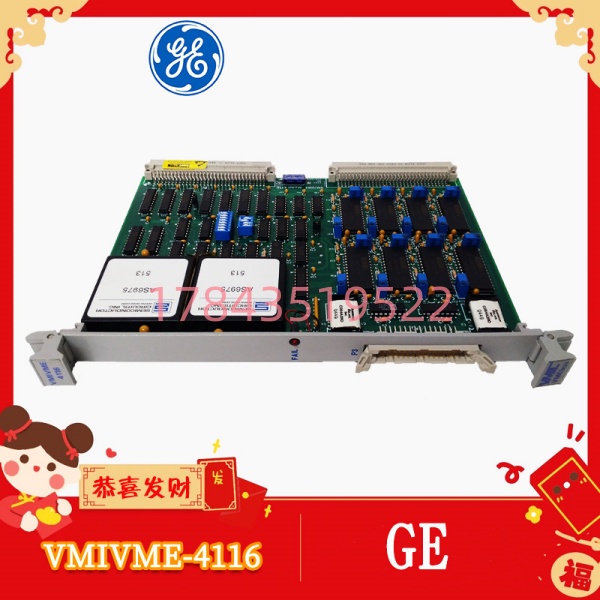

GE-VMIVME-4116 是 VME 总线领域经典的高精度、多通道模拟量输出模块，专为需要精准控制模拟执行器的实时系统设计。作为 Megamodule 家族的核心 DAC 产品，它以16 位分辨率、8 路独立通道、双缓冲同步机制成为工业控制、军工测试等高端应用的首选输出方案。
核心能力解析
- 16 位超高精度输出每通道独立 16 位 DAC，输出分辨率达305 微伏，可精准还原数字控制信号，完美匹配精密调节阀、伺服电机、校准仪器等对信号精度要求严苛的设备。
- 双缓冲同步更新（关键特性）
- 每个通道内置两级数据锁存，先写入缓冲寄存器，再统一触发更新
- 支持8 通道同时输出，无相位差、无时序误差，确保多执行器动作同步
- 三种触发模式：软件指令、外部脉冲、跳线硬同步，适配各类系统时序
- 高速稳定响应10µs 超快建立时间，信号从指令到稳定输出仅需 10 微秒，满足高速闭环控制（如伺服、振动台）的实时性要求，输出缓冲器带短路保护，适配工业现场复杂负载。
- 军工级可靠设计-40°C~+85°C 宽温、无风扇、高抗振，前面板状态 LED 实时监控模块健康度，DIN 连接器抗振动、耐腐蚀，符合军工 / 航空 EMI/EMC 标准。
应用场景与现场价值
典型应用场景
- 工业过程控制（电力 / 石化 / 冶金）
- 输出 4~20mA/±10V 信号控制调节阀、变频器、执行器
- DCS 系统闭环控制：温度、压力、流量回路的精准模拟指令输出
- 电厂汽轮机、锅炉系统：伺服阀控制、转速调节
- 测试测量与校准
- 自动化测试台：生成标准模拟信号校准传感器、仪表
- 信号模拟器：为控制系统提供动态模拟输入信号
- 实验室数据采集系统：高精度波形输出、动态信号模拟
- 军工 / 航空电子
- 飞行控制模拟、雷达信号模拟、导航系统测试
- 机载 / 舰载设备：宽温环境下的稳定模拟指令输出
- 武器火控系统：高精度伺服控制信号生成
现场案例某汽车零部件测试实验室，采用 VMIVME-4116 控制 8 通道液压伺服作动器。双缓冲同步功能确保 8 个作动器毫秒级同步动作，16 位精度实现微米级位移控制，完成零部件疲劳与强度测试，测试精度与重复性达行业领先水平。
核心卖点与差异化优势
- 8 通道独立高精度：单卡 8 路 16 位 DAC，节省 VME 插槽，系统集成度高
- 真同步输出：双缓冲 + 多触发模式，解决多通道时序偏差难题
- 工业级稳定：10µs 快速建立、宽温、高可靠，适配 24/7 连续运行场景
- VME 生态标杆：标准 VME 接口，兼容所有 VME64x/VMEbus 系统，即插即用
- 稀缺停产备件：GE 经典 DAC 模块，2019 年限产，市场存量少，备件价值高
兼容性与替换指南
✅ 完全兼容（直接替换）
- 同型号：VMIVME-4116、VME-4116（Abaco）
- 硬件、寄存器、地址、软件100% 兼容，直接插拔替换
⚠️ 同系列功能替代
- VMIVME-4120（16 通道 16 位 DAC）、VMIVME-4150
- 同 Megamodule 架构，软件 / 地址兼容，通道数 / 功能不同
❌ 不兼容（不可直接替换）
- 非 VME 总线模块（PCIe/cPCI/Profinet 等）
- 其他品牌 VME DAC：寄存器定义不同，需重编驱动
采购与备件建议
- VME 系统必备输出模块：所有需要模拟量控制的 VME 平台（电力、军工、测试）核心备件
- 停产备货策略：2019 年已限产，关键系统建议 1:1 冗余备货，避免无件停机
- 新旧选型
- 全新原装：军工、核电、高端测试首选，全性能保障
- 拆机九成新：性价比高（省 50%+），适合工业控制应急备件
