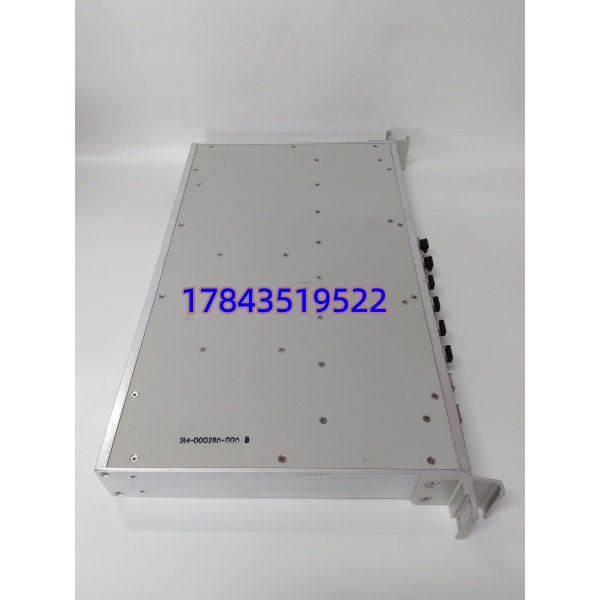

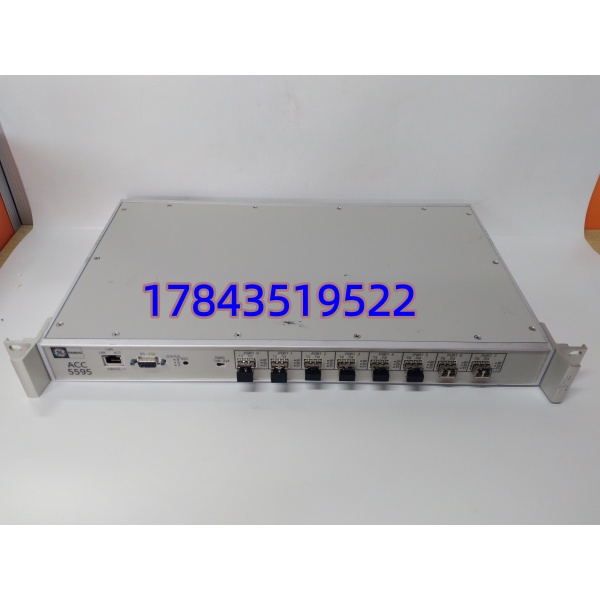

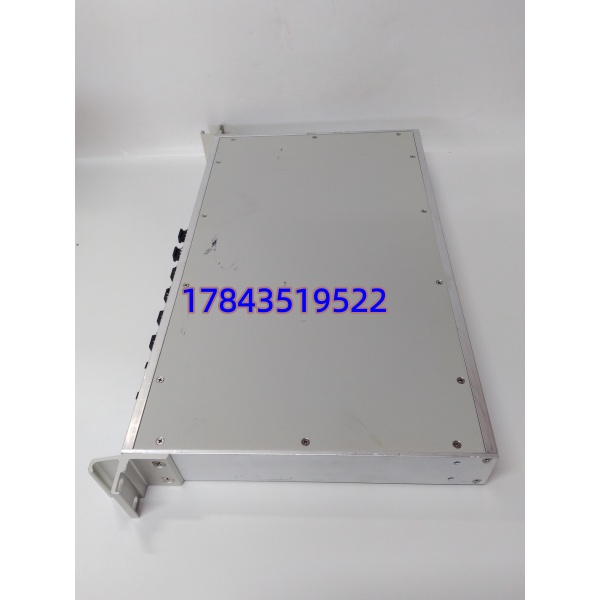

GE VMIACC-5595-208 | 8 口反射内存集线器

描述

产品详情

・型号：VMIACC-5595-208

・品牌：GE Fanuc / VMIC

・系列：ACC-5595 反射内存集线器系列

规格参数

• 光口配置：8 路可插拔 SFP 插槽，208 型号标配多模 SFP 模块
• 传输速率：2.125Gbaud，有效吞吐 170MB/s
• 传输距离：多模光纤最大 300m；更换单模 SFP 最长 10km
• 组网规模：多台级联，全网最大支持 256 个反射内存节点
• 端口机制：每端口独立信号再生、硬件自动旁路故障节点
• 管理接口：RS232 串口本地调试、10M 以太网远程监控
• 安装规格：标准 19 英寸 1U 机架式，支持桌面平放
• 供电方式：内置 AC 电源模块（100~240V 宽幅交流）
• 整机功耗：约 32W
• 工作温度：-40℃ ~ +85℃，宽温工业等级
• 存储温度：-45℃ ~ +90℃
• 拓扑支持：星型、环型、混合级联组网
• 配套板卡：VMIPCI-5565、VMIVME-5565、PMC5565 全系列反射内存卡
• 硬件架构：纯 FPGA 硬件转发，无操作系统转发延迟

产品介绍

VMIACC-5595-208 是专为反射内存实时网络设计的专用光纤集线器，区别于普通以太网交换机，依靠硬件逻辑实现多节点内存数据同步，无需软件协议解析，节点间数据延迟稳定在纳秒级别。 普通千兆交换机存在毫秒级转发抖动，仿真、机组协同控制场景会出现数据不同步；这款设备硬件完成全域内存数据复制，任一节点写入数据，全网所有节点同步刷新。自带端口旁路机制，单台节点断电、光纤断线不会拖垮整网，其余节点维持实时通讯。8 口可拆分两组 4 口独立网段，适合分区仿真、多机组分布式测控改造，不用新增多台集线器占用机柜空间。

应用场景与行业案例

痛点切入

我在电厂仿真平台、飞行器半实物仿真现场见过使用环形无集线器组网，单根光纤断裂直接整网瘫痪，整套仿真系统停机排查至少半天。普通以太网交换机延迟波动大，多机组协同控制时指令不同步，仿真结果失真，无法满足试验验收标准。

典型场景

1. 火电 / 燃气轮机全数字仿真实验室：多台工控机实时同步机组参数，搭建闭环仿真平台。
2. 航空航天半实物仿真台架：飞行器控制器、载荷设备低延迟数据交互，保证仿真时序一致。
3. 船舶动力定位测试系统：多节点分布式协同控制，模拟海况下推进系统联动响应。
4. 轨道交通信号仿真平台：多机柜分区组网，拆分 4 口独立网段分别模拟车载、轨旁设备。
5. 国防雷达分布式数据采集系统：远距离光纤传输，电磁隔离规避现场强电磁干扰。

真实案例

某电力研究院燃气轮机仿真平台原配 VMIACC-5595-208 一路光口芯片老化，每日随机出现节点离线，仿真曲线频繁断层，试验数据无法归档。采购拆机同型号备件，停机半小时完成机架替换，原有多模光纤 SFP 模块直接复用，串口导入原有网络配置。上线后连续 2 个月无端口离线报错，8 台仿真工控机时序同步误差稳定，试验无需重复重启系统。
