描述
产品详情

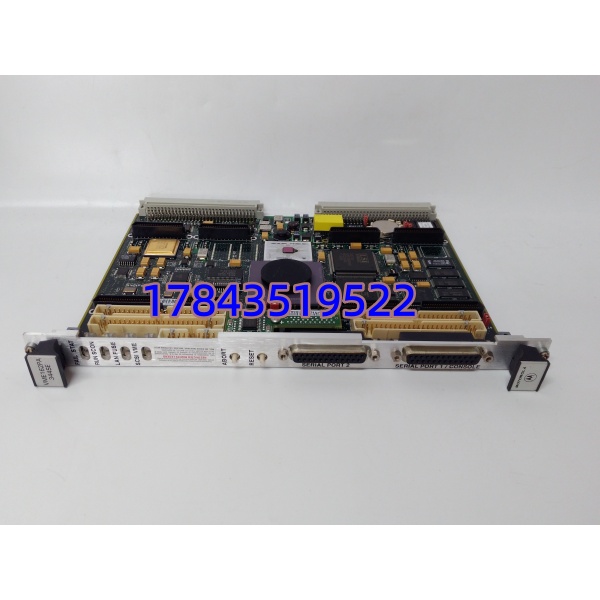

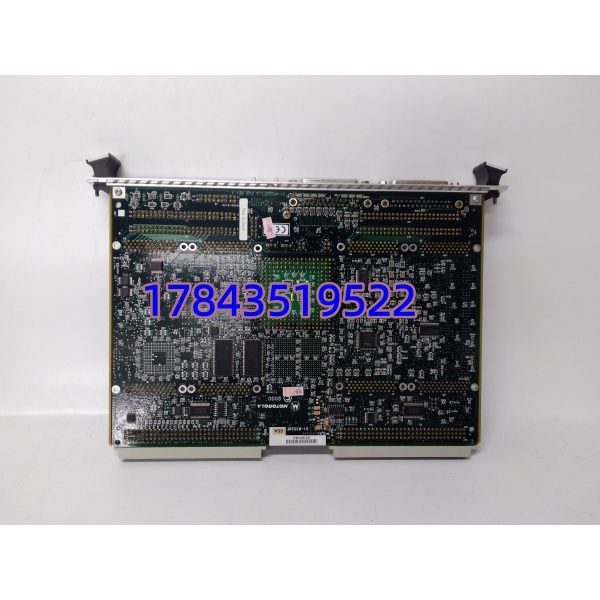

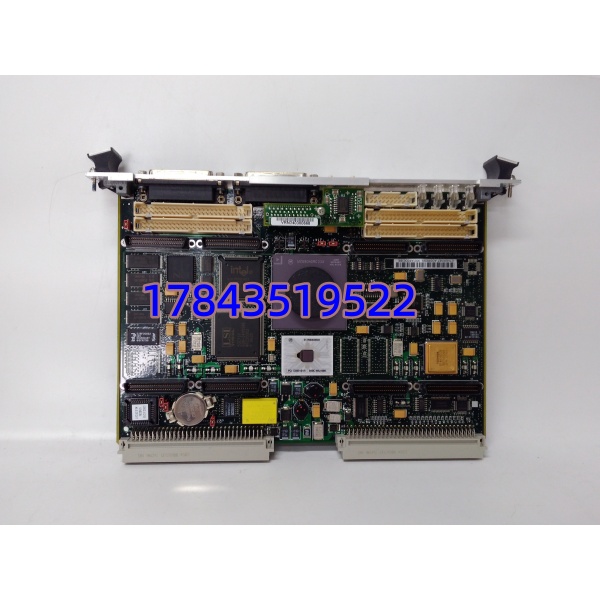

・型号：VME162PA344SE
・品牌：GE
・系列：Mark V Speedtronic VME 燃机控制系统
规格参数
| 参数项 | 原厂手册标注参数 |
|---|---|
| 处理器架构 | 32 位 VME 专用工业 CPU |
| 内存配置 | 16MB SDRAM 运行内存 |
| 程序存储 | 8MB 板载 Flash 存储逻辑程序 |
| 总线标准 | VME64 背板总线、IONet 冗余通讯总线 |
| 供电方式 | 机柜背板 DC24V 取电，整机功耗 12W |
| 面板接口 | RS232 调试串口、状态指示灯、硬件复位按键 |
| 冗余架构 | 适配 Mark V 三重冗余 TMR 系统 |
| 外形规格 | 标准 6U VME 插卡，适配 Mark V 控制柜插槽 |
| 工作温度区间 | -40℃ ~ +70℃，机柜无凝露 |
| 存储耐受温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，仅控制柜内部使用 |
| 配套适配机组 | 各类 GE 燃气轮机、蒸汽轮机 Mark V 控制系统 |
| 同系列区分 | VME162PA 不同后缀对应固件与存储容量差异，不可通用 |
产品介绍
VME162PA344SE 是 GE Mark V 燃机控制站核心 VME 主控卡，整套机组的转速调节、燃料阀控制、轴承保护联锁、辅机变频运算全部由这块板卡承载，现场 IO 卡采集的温度、压力、振动信号统一汇总至该 CPU 完成运算输出。板卡自带独立故障记录存储，跳机后可调取时序日志定位故障点。
普通通用 VME CPU 不兼容 Mark V 私有 IONet 总线，无法实现三重冗余表决；同系列低存储版本 VME162PA 老款闪存容量不足，大型机组完整逻辑无法写入。344SE 扩容 Flash 与内存，高测点密度工况下逻辑扫描无延迟，适配联合循环、重型燃机多联锁控制场景。
应用场景与行业案例
痛点切入
我在电厂大修现场碰到过 VME162PA 主控闪存老化，机组逻辑加载异常，燃机无法正常启动，只能停机等待备件。第三方标准 VME 处理器缺少 TMR 冗余驱动程序，不能接入 Mark V 安全保护回路。该型号原厂早已停产全新整机，海外备件交付周期普遍 45 天以上。
典型场景
- 联合循环电站燃气轮机：统筹燃料、空气、冷却系统闭环调节，实现机组启停、并网、负荷全程自动控制。
- 钢厂自备蒸汽轮机：监控汽机轴振、轴向位移、排汽温度，触发超速、低油压保护联锁。
- 炼化工艺燃机：稳定燃烧配比，联动烟气脱硝、余热回收系统，保障装置连续供气。
- 分布式能源小型燃机站：单卡独立控制整套机组，无冗余架构小型机柜标配主控。
真实案例
某华北 300MW 联合循环电厂 #1 燃机 Mark V 系统，运行 11 年后 VME162PA344SE 出现启动加载失败，燃机多次点火失败无法带负荷。原厂全新备件交期过长，采购成色完好拆机同款 CPU 板，断电更换后上传备份机组控制程序，TMR 三卡同步无报错，机组一次点火成功，满负荷运行转速波动控制在 ±2RPM 以内。现场运维反馈，燃机主控 CPU 建议机组常备 1 块备用，避免机组启停故障造成发电损失。
