描述
产品深度介绍

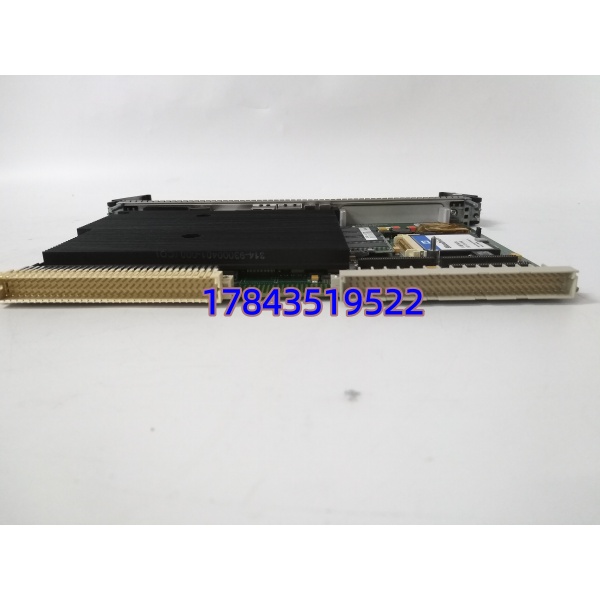

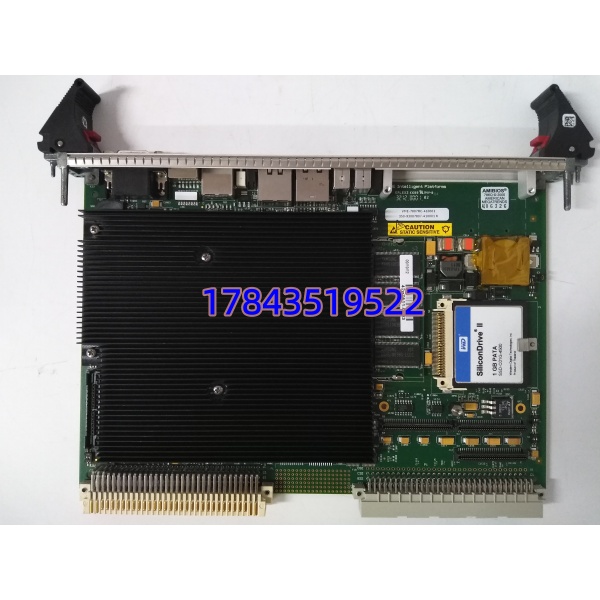

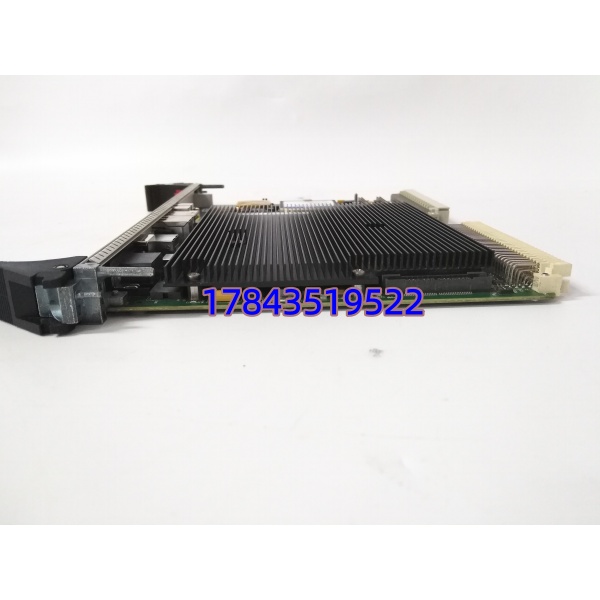

GE VME-7807RC 长物料号版本是专为 GE Speedtronic Mark VIe 燃气轮机控制系统配套的 6U VME64 标准单板主控计算机，采用 Intel Pentium M 低功耗处理器搭配 855GME 芯片组，全板被动散热设计，无风扇结构适配电厂、冶金、船舶等多粉尘、高振动工业现场。板载独立 PMC 扩展插槽，可加装存储、反射内存、现场总线通讯卡；前置面板集成串口、VGA 显示、双路千兆以太网、CF 卡存储接口，背板引出 SATA 硬盘与 DVI 双显通道。整机搭载硬件看门狗、上电自检、纳秒级同步时序电路，满足 TMR 三重冗余控制系统的表决同步需求，老旧燃机机组无需改造机柜背板即可直接替换旧主控板，大幅缩短停机检修时长。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料型号 | VME-7807RC-410001350-93007807-410001 K |
| 总线标准 | VME64，32/64 位自适应，VITA31.1 P0 后 IO 通道 |
| 核心处理器 | Intel Pentium M，板载 2MB 二级缓存 |
| 内存配置 | 标配 1GB DDR SDRAM，最大扩容 1.5GB |
| 存储介质 | 前置 CF 卡插槽，背板 SATA2.0 硬盘接口 |
| 网络接口 | 1 路百兆网口 + 2 路千兆 RJ45 以太网 |
| 扩展通道 | 单标准 PMC 扩展插槽 |
| 显示输出 | 前置 SVGA、背板 DVI-D 双显输出 |
| 散热方式 | 全金属被动散热器，无风扇 |
| 工作供电 | VME 背板 + 5V/+12V 直流，整机功耗≤12W |
| 工作温度 | 0 ℃ ~ +60 ℃（RC 版 RoHS 宽温规格） |
| 抗震标准 | IEC60068-2-6 振动、IEC60068-2-27 冲击认证 |
| 机械尺寸 | 标准 6U 单宽 VME Eurocard 规格 |
| 状态指示灯 | PWR 电源、RUN 运行、ERR 故障、LAN 网络灯 |
| 重量 | 约 0.32 kg |
常见问题解答
Q1：GE VME-7807RC 支持 VME 槽位热插拔吗？A：完全不支持带电插拔。整机 VME 背板持续供电，带电抽出主板会造成瞬时大电流击穿 VME 总线芯片、PMC 扩展接口，严重时整架 I/O 板卡同步烧毁。所有拆装操作必须整机完全断电、充分放电；连续运行电厂机组建议配备备用 VME 机箱轮换停机检修。
Q2：这款长物料号主板能和普通 VMIVME-7807 通用替换吗？A：基础硬件架构一致，但长物料后缀 K 版本为 Mark VIe 燃机 TMR 系统定制固件，普通标准版无冗余同步时序逻辑，直接替换会出现三重表决故障、机组误跳机。采购必须核对完整长物料编号，同步匹配机组原厂固件包，不可混用普通通用版 7807RC。
Q3：PMC 扩展插槽使用最容易出现哪些故障？A：一是新旧 PMC 子卡总线地址重复，上电直接报 ERR 故障；二是散热器风道被 PMC 线材遮挡，长期满载运行过热死机；三是拆装无防静电操作，PMC 接口收发芯片静电击穿，外观无损坏但无法识别子卡。之前电厂改造项目未复刻跳线地址，停机排查耗时 4 小时。
Q4：VME-7807RC 原厂停产，库存全新件运行稳定性可靠吗？A：原厂早已停止生产，市面流通全部全新闲置工业库存，无原厂期货订单渠道。入库执行全套严苛质检：500V 绝缘电阻测试、72 小时满载拷机、Mark VIe 组态全功能仿真验证，附带完整纸质检测报告，发货起提供 12 个月硬件质保。翻新维修板电路板存在多处补焊、电容发黄老化，收货可索要正反面高清实拍图核验原装成色。
Q5：主板固件版本不匹配会引发什么机组故障？A：低版本固件无法兼容新版 Mark VIe 组态包，会出现 I/O 采样延迟、TMR 同步偏移、冗余切换失效，极端情况触发燃机保护停机。两种解决方式：一是现场刷写原厂匹配固件；二是下单时提供机组型号、现有主板固件版本，我们预装对应固件库存板卡，省去现场调试工时。
Q6：质保覆盖哪些硬件故障，人为损坏如何界定？A：12 个月质保覆盖出厂元器件缺陷、总线芯片损坏、供电回路断路、散热器脱焊。以下情况不在质保范围：无防静电操作静电击穿、进水油污腐蚀、线缆短路烧毁接口、私自拆解改装板卡、长期超出 0~60℃温区运行、风道堵塞过热烧毁。硬件故障可提供运行视频、指示灯照片远程诊断，原厂硬件缺陷免费更换库存备件。
