描述
产品深度介绍

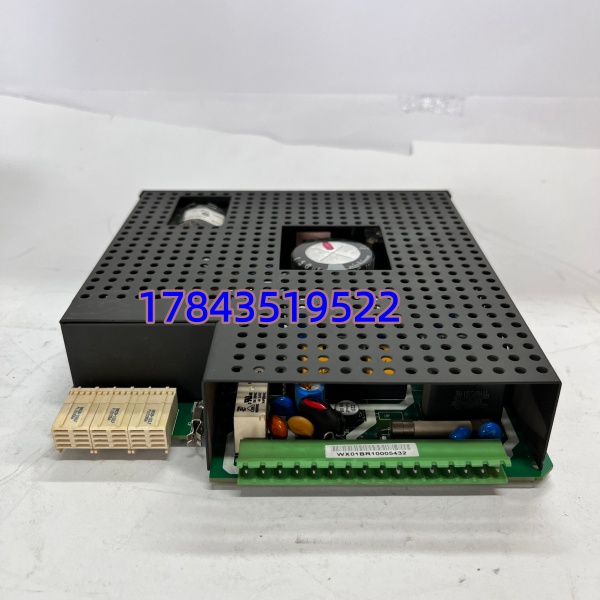

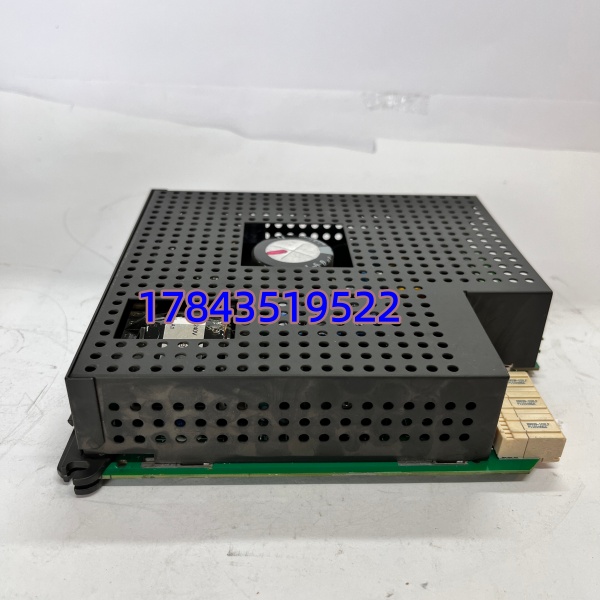

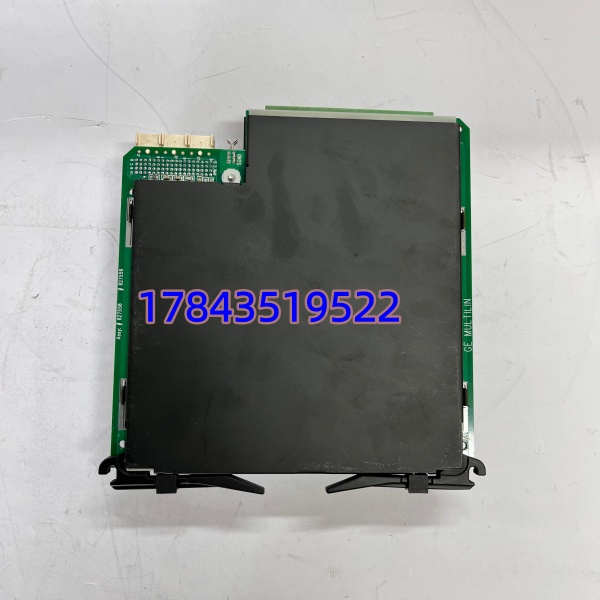

GE URRHH 是 GE Vernova（原 GE Multilin）专为UR 系列智能继电保护装置设计的高可靠冗余电源模块，广泛应用于电力传输、变电站自动化、工业关键负载保护等 SIL3 等级安全场景。采用双路隔离电源架构，支持 24–48V DC（低量程）或 125–250V AC/DC（高量程）宽电压输入，适配全球电力标准。内置1+1 热备冗余，单路故障时无缝切换，零断电保障保护继电器持续运行。支持热插拔，无需停机即可更换维护；具备完善的智能自检与状态告警功能，实时监测输出电压、熔断器状态及冗余健康度，确保供电稳定性。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | URRHH |
| 品牌 / 制造商 | GE Vernova（原 GE Multilin） |
| 适配系统 | UR 系列（UR8CH、UR6AH、UR7、UR9EH 等）继电保护装置 |
| 输入电压 | 低量程：24–48V DC；高量程：125–250V AC/DC |
| 输出功率 | 35W（DC）/35VA（AC） |
| 冗余架构 | 1+1 热备，双路隔离，无缝切换 |
| 安全等级 | SIL3（IEC 61508） |
| 热插拔 | 支持，在线更换不中断供电 |
| 保护机制 | 内置 4A/250V 熔断器，过压 / 过流 / 短路保护 |
| 状态指示 | LED 指示灯（电源正常、故障、冗余状态） |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 / 重量 | 145×100×30 mm；约 0.5 kg |
| 认证 | CE、UL、CSA |
质量检测流程
- 入库验收：核对原厂序列号、装箱单；外观无腐蚀、划痕；合格证齐全
- 上机功能测试：UR 机架组态，双路输入 / 冗余切换测试；24 小时老化，温升正常
- 电气测试：绝缘电阻 > 10MΩ（500V 摇表）；接地连续、耐压无击穿
- 固件验证：读取固件版本，配置文件备份
- 包装：防静电袋密封 + 气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
1. 输入量程选错
- 问题：高量程（125–250V）误接 24V DC，模块不工作；反之烧毁
- 避坑：接线前确认现场电压，模块侧面拨码选择 LO/HI 量程
- 案例：某变电站误设量程，上电后模块烧毁，延误检修
2. 双路电源同相
- 问题：两路输入同源，冗余失效，故障时仍会断电
- 避坑：主 / 备电源需来自不同母线，确保电气隔离
3. 热插拔操作不当
- 问题：带电插拔导致背板短路，触发保护装置误动
- 避坑：先断开负载侧，再插拔模块；严格按指示灯状态操作
4. 环境温度超标
- 问题：机柜温度 > 70°C，模块过热保护，输出中断
- 避坑：确保机柜通风良好，避免遮挡散热孔
