描述
产品深度介绍

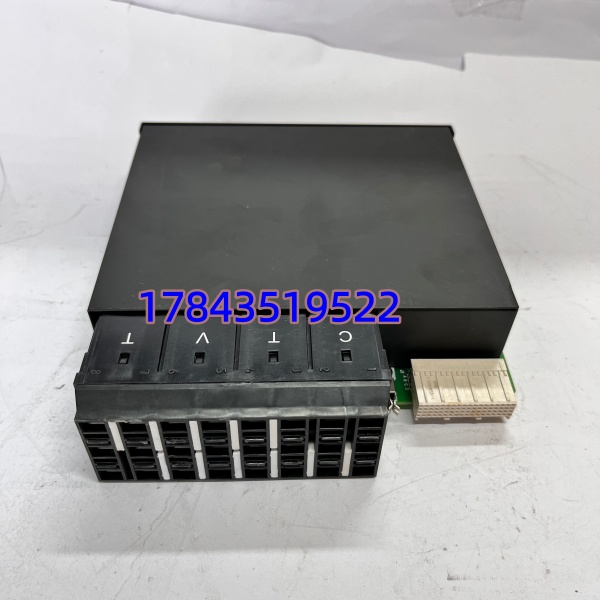

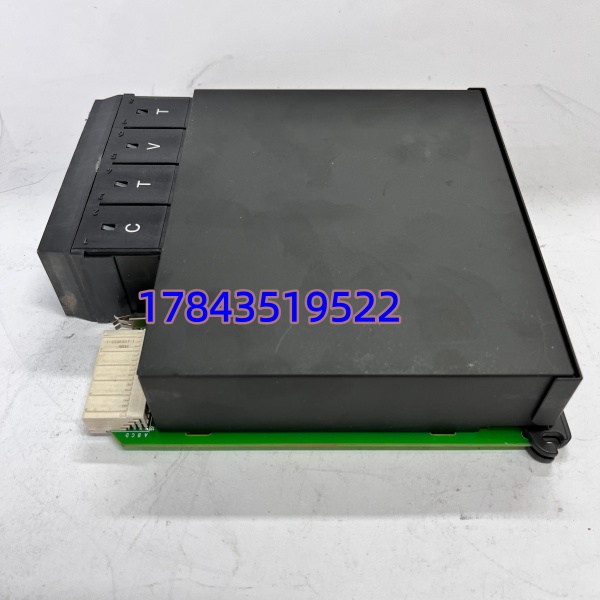

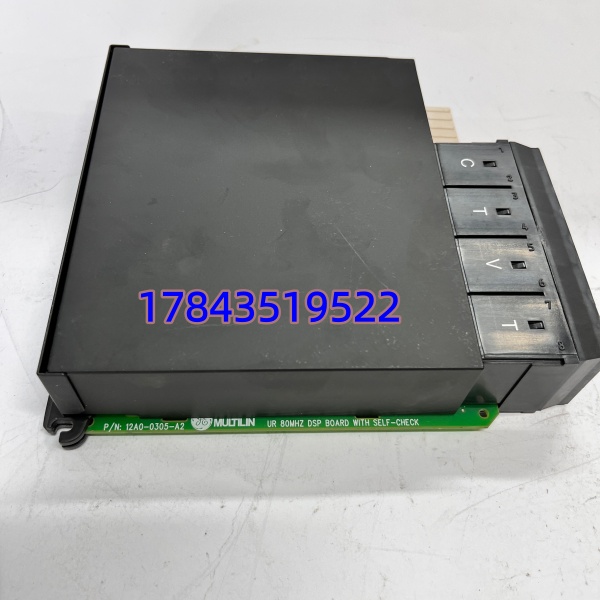

GE UR8LH 是 GE Multilin UR 系列保护继电器的专用高精度 CT/VT 接口模块，专为变电站自动化与电力系统保护设计。模块提供 4 路电流互感器（CT）与 4 路电压互感器（VT）输入，可将电网一次侧大电流、高电压信号线性隔离、降压后送入主控继电器，实现精准测量、故障录波与保护跳闸逻辑。
内置增强诊断功能，可实时监测信号完整性、断线 / 短路异常，自动上报告警并闭锁误动作。采用水平 19 英寸标准机架安装，适配 UR 系列多 CPU 冗余架构，广泛应用于输电线路、变压器、母线等关键设备的保护与监控场景
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | UR8LH（UR-8LH） |
| 系统兼容 | GE Multilin Universal Relay（UR）系列 |
| 输入通道 | 4×CT（1A/5A 可选）+4×VT（100–120VAC） |
| 精度等级 | 0.2S 级（高精度计量级） |
| 频率范围 | 40–60Hz（适配工频电网） |
| 隔离电压 | 2500Vrms（通道对背板） |
| 工作电源 | 100–240VAC，50/60Hz |
| 工作温度 | -40°C ~ +70°C |
| 安装方式 | 水平 19 英寸标准机架（H 型） |
| 尺寸（长 × 宽 × 高） | 约 200×150×100 mm |
| 重量 | 约 1.5 kg |
| 诊断功能 | 信号断线 / 短路检测、通道异常告警 |
技术避坑指南
- CT 二次侧开路
- 问题：拆卸 / 接线时 CT 二次开路，产生高压伤人
- 避坑：先短接 CT 二次端子，再拆线；接线完成后拆除短接线
- 警示：CT 开路电压可达数千伏，务必严格执行短接流程
- 变比设置不匹配
- 问题：CT 变比（1A/5A）与一次侧互感器不一致，测量误差超差
- 避坑：核对铭牌变比，通过软件或 DIP 开关正确设置
- 案例：某站误设 5A 变比（实际 1A），电流测量偏小 5 倍，导致保护拒动
- 固件版本不兼容
- 问题：固件过旧导致与 UR 主控通讯异常、诊断功能失效
- 避坑：采购时明确固件版本（推荐 V6.07），替换前核对兼容性
- 现象：模块能上电但无法识别，或测量数据漂移
- VT 极性接反
- 问题：VT 二次极性接反，电压相序错误，保护误动
- 避坑：严格对照相序图接线，完工后核相
- 提醒：三相系统中一相极性错误即可引发保护误跳闸
常见问题解答（FAQ）
Q1：UR8LH 支持热插拔吗？A：支持机架热插拔，但 CT/VT 二次侧严禁带电插拔，必须先断电或短接 CT 端子，防止高压危险。
Q2：这个型号是否停产？A：UR8LH 目前在产，为 UR 系列主流 CT/VT 模块，市场有全新原装与库存现货，采购需确认固件版本与变比配置。
Q3：可以直接替换旧款 CT/VT 模块吗？A：同系列可直接替换，但需核对：
- 通道数量（4CT/4VT）
- CT 变比（1A/5A）
- 固件版本兼容
- 安装尺寸（水平 19 英寸）
Q4：质保期多久？A：提供12 个月质保（自发货日起），覆盖非人为硬件故障。接线错误、过压、静电损坏不在质保范围内。
Q5：主要应用场景有哪些？A：适用于变电站、发电厂、工业电网的输电线路、变压器、母线、电容器组的保护、测量与故障录波，是 UR 系列保护继电器的核心信号采集模块。
