描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 完整物料编号 | UR8LH |
| 适配保护装置 | GE Multilin UR 全系列：C60 馈线保护、G60 发电机保护、L90 线路差动、T60 变压器保护 |
| CT 输入规格 | 4 通道，1A/5A 可软件切换，超低负载损耗避免 CT 饱和 |
| VT 输入规格 | 4 通道，适配 100V/110V 二次 PT 电压，支持线电压 / 相电压采集 |
| 采样精度 | 电流、电压全量程 ±0.2%，满足关口计量精度标准 |
| 电气隔离 | 现场 CT/VT 侧与背板逻辑侧 2500VDC 强化隔离，抵御变电站强电磁浪涌 |
| 硬件诊断 | 实时监测断线、短路、信号漂移，故障直接上传控制器闭锁误跳闸逻辑 |
| 整机供电 | UR 机架背板 24V DC，额定功耗 3.1W |
| 工作温度 | -40℃ ~ +70℃，存储 – 40℃ ~ +85℃，无凝露 |
| 防腐等级 | ISA G3，适配电厂、变电站粉尘、轻微腐蚀柜体环境 |
| 安装形式 | UR 标准机箱单槽位直插式卡扣安装 |
| 状态指示 | 电源、通讯、通道故障独立 LED 指示灯 |
| MTBF | 202000 小时 |
| 配套组态软件 | EnerVista V7.0 及以上版本 |
| 合规认证 | CE、UL、ATEX Zone2 防爆、DNV 船级社、IEC61850 通讯合规认证 |
产品深度介绍

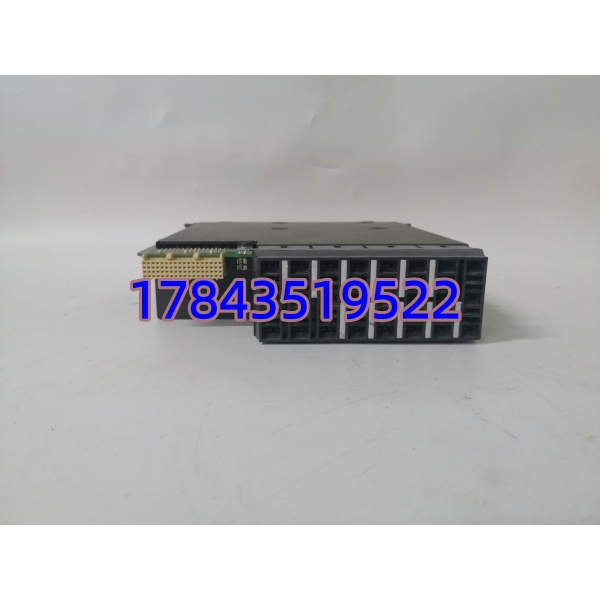

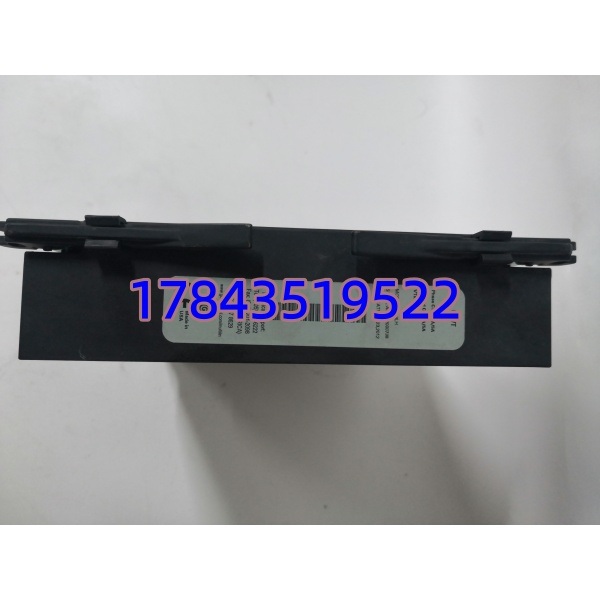

GE UR8LH 是 UR 系列微机保护专用 CT/VT 采样模块，整套发变组、馈线、线路保护的模拟量采集核心硬件。板卡搭载独立高精度 AD 采样芯片，四路电流、四路电压同步高速采样，硬件级同步时序保证差动保护相位匹配；2500V 隔离屏障彻底隔绝高压互感器侧浪涌，不会因变电站合闸、短路冲击造成采样漂移。内置硬件通道诊断电路，互感器断线、回路短路瞬间识别，自动屏蔽故障通道、闭锁误跳闸，避免机组非计划停机。整机 PCB 全板三防涂层，耐受变电站高温、粉尘工况；存量 UR 保护装置采样通道失效后可直接插拔替换，导入原有保护定值、CT/VT 变比参数即可恢复机组并网保护。
应用场景与行业案例
工程痛点描述
火电、水电、变电站整套机组、馈线保护全部依靠 UR8LH 采集 CT/PT 模拟量，采样模块通道漂移、断线诊断失效后，保护逻辑精度下降，机组只能降负荷运行，长期带病运行存在短路、差动误跳机重大设备安全隐患。原厂海外调货周期超 3 个月，现货备件可快速完成更换抢修，消除运行风险。
典型应用场景
- 火力联合循环电厂 – G60 发电机成套保护装置发电机定子电流、机端电压、转子励磁电压同步采样，差动、失磁、过压保护运算数据源。
- 城市变电站馈线系统 – C60 线路馈线保护进出线三相电流、母线电压采集，过流、零序、低压减载保护逻辑采样。
- 大型水力发电机组 – L90 线路差动保护长短输电线两侧 CT 同步采样，实现全线差动故障精准识别，规避区内区外故障误判。
- 化工自备电站变压器保护 – T60 主变成套保护高低压侧 CT、PT 信号采集，变比率差动、零序过流、绕组过热保护采样。
真实抢修案例
去年秋季，西南某 2×300MW 联合循环电厂 2 号机组 G60 保护装置 UR8LH 采样通道间歇性漂移，发电机差动保护频繁告警，机组只能维持 70% 负荷并网。咨询原厂确认该型号生命周期尾声，海外备件调配 15 周，我方库存完成 24 小时满载耐压、高低温循环测试当日发出，4 天送达电厂。停机 4 小时完成采样模块插拔更换，完整导入 CT 变比、整套保护定值后，机组恢复满负荷稳定并网，差动告警彻底消除。
核心卖点与差异化
- 计量级 ±0.2% 采样精度，对比普通采集卡，兼顾保护与关口计量两套需求，无需额外加装计量互感器板卡
- 四路 CT + 四路电压集成单模块，单台保护装置仅需一块 UR8LH，简化机箱硬件配置、减少故障点位
- 硬件实时通道自诊断，断线、短路直接闭锁跳闸逻辑，杜绝互感器故障引发机组非计划停机，满足电厂 SIL2 安全规范
- 2500V 高强化隔离，变电站开关合闸、短路冲击浪涌不会造成采样失真，强电磁环境长期稳定运行
- 出厂执行 24 小时满载耐压 + 高低温循环老化测试，每块附带完整纸质检测报告，可提供上机采样测试实拍视频核验
- 全新原装整机编码完整，配套 IEC61850、防爆合规全套认证，电厂 EPC 项目验收可直接使用
- 发货提供 12 个月硬件质保，远程协助 EnerVista 定值下装、CT/VT 变比参数整定调试
