描述
产品深度介绍

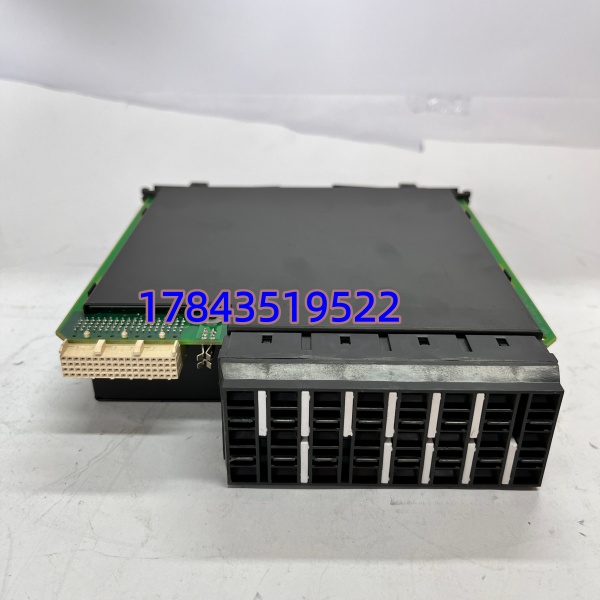

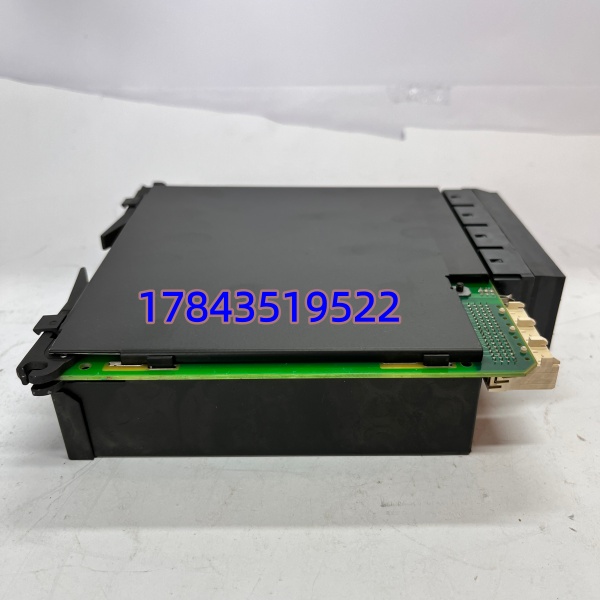

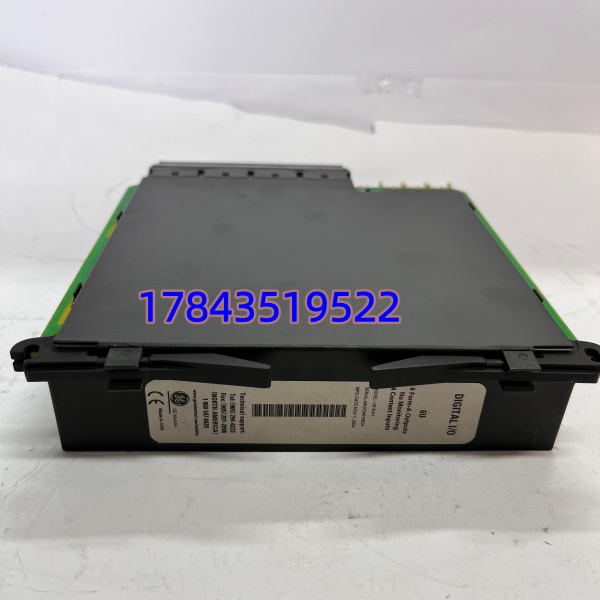

GE UR6UH 是 GE Multilin 专为 UR 系列电力保护继电器 设计的高密度数字 I/O 扩展模块，用于发电、输配电及工业电力系统，实现辅助设备状态采集与控制输出。模块提供 6 路 Form‑A（常开）继电器输出与 4 路数字输入，输入 / 输出电平可通过跳线配置为 5V/12V/24V，适配不同电压等级的现场信号。
作为 UR 继电器的扩展卡件，UR6UH 支持通过EnerVista UR 软件或继电器本地键盘配置逻辑，可实现告警触点输出、设备启停控制、状态信号采集等功能。宽温加固设计（‑20°C 至 + 70°C），抗电磁干扰，符合电力行业严苛环境要求，广泛应用于变压器、线路、发电机保护系统的辅助回路控制
关键技术规格
| 参数 | 数值 |
|---|---|
| 型号 | UR6UH |
| 品牌 | GE Multilin（通用电气） |
| 适配主机 | UR 系列保护继电器（UR3UH/UR4UH/UR5UH 等） |
| 输入通道 | 4 路数字输入（干接点 / 湿接点可选） |
| 输出通道 | 6 路 Form‑A 常开继电器输出 |
| 输入电平 | 跳线可选：5V DC / 12V DC / 24V DC |
| 输出触点容量 | 5A @ 250V AC（阻性负载） |
| 响应时间 | 输入 < 1ms；输出≤12ms |
| 配置方式 | EnerVista UR 软件 / 本地键盘 LCD |
| 工作温度 | ‑20°C ~ +70°C |
| 存储温度 | ‑40°C ~ +85°C |
| 尺寸（宽 × 高 × 深） | 184mm × 172mm × 40mm（6U） |
| 重量 | 约 1.0kg |
| 认证 | CE、UL、CSA（电力行业标准） |
质量检测流程
- 入库验收：核验 GE 原厂序列号、防伪标签；外观无划痕、腐蚀；核对出厂合格证、装箱单。
- 上电自检：接入 UR 测试主机，供电正常，指示灯状态合规，无报错。
- 输入测试：模拟 5V/12V/24V 输入信号，4 路输入响应正常，无漏检、误检。
- 输出测试：触发 6 路继电器输出，触点吸合 / 断开清脆，导通电阻 < 0.1Ω。
- 配置校验：通过 EnerVista 软件读写配置，逻辑下载正常，无通信错误。
- 环境测试：‑20°C 至 + 60°C 循环运行 24 小时，模块稳定，无死机、误动作。
- 包装出库：防静电袋密封，气泡膜加固，贴质检合格标签，附带测试报告。
技术避坑指南
- 跳线电平配置错误
- 问题：输入 / 输出跳线电压与现场信号不匹配，导致信号无法识别或模块烧毁
- 避坑：接线前必须确认现场电压，严格按 5V/12V/24V 设置跳线；通电前用万用表测量端子电压，避免错配。
- 案例：曾有现场误将 24V 信号接入 5V 跳线模块，导致输入芯片烧毁，模块报废。
- 输出触点过载
- 问题：输出直接驱动大功率负载（如接触器线圈），触点电流超 5A，导致粘连、烧毁
- 避坑：严禁直接驱动感性负载；大功率负载需加中间继电器隔离；严格控制触点电流≤5A@250V AC。
- 接线短路
- 问题：接线时线头裸露过长，相邻端子短路，烧毁模块或主机
- 避坑：剥线长度≤5mm，接线后无铜丝外露；端子拧紧后轻拉线缆，确认无松动；避免强电与弱电混接。
- 静电损坏（高发）
- 问题：干燥季节操作未防静电，模块输入 / 输出芯片被静电击穿
- 避坑：全程佩戴防静电手环；模块取出后立即安装，避免长时间暴露；操作前触摸接地金属释放静电。
