产品详情
・型号：UR6PH
・品牌：GE Multilin
・系列：UR 系列电力综合保护装置扩展模块
规格参数
| 参数项 | 技术指标 |
|---|---|
| 通道配置 | 4 路隔离数字输入，6 路 Form-A 常开继电器输出 |
| 输出触点容量 | 250VAC/5A，30VDC/5A |
| 计量功能 | 6 路输出通道内置电流采集，可选电压计量 |
| 通讯端口 | 3 路独立工业以太网，RS485 调试口 |
| 支持协议 | Modbus TCP、GOOSE、Modbus RTU |
| 背板供电 | 由 UR 系列主保护装置背板供电 |
| 整机功耗 | ≤1.2W |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95% 无冷凝 |
| 隔离等级 | 输入回路 2000V 脉冲隔离 |
| 事件记录 | SOE 毫秒级变位事件存储 |
| 安装形式 | UR 装置内部插拔式单槽位 |
| 认证标准 | CE、UL、CSA 电力安规认证 |
| 防护等级 | IP20，保护柜内使用 |
| 整机重量 | 约 0.38kg |
产品介绍

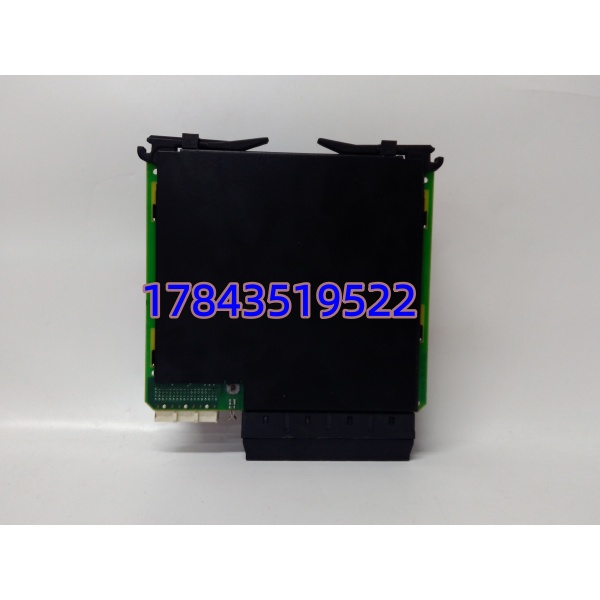

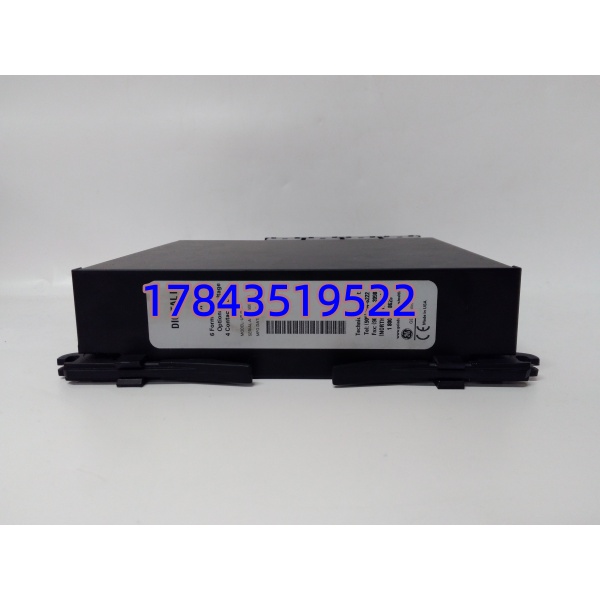

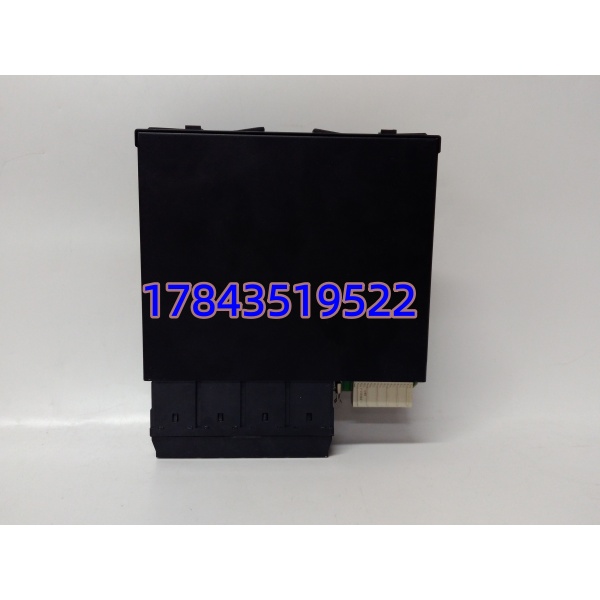

UR6PH 是 GE UR 系列微机保护专用扩展 IO 子模块，直接插入主保护装置内部插槽，用来拓展保护主机的开关量采集与控制触点。 6 路继电器输出可驱动断路器分合闸线圈、声光报警、联锁回路；每一路输出自带电流采样，能实时监测分合闸回路是否断线、线圈短路，省去额外外置电流变送器。相比外接独立 IO 端子，内置一体化设计减少柜内布线，GOOSE 协议可快速上传变位信号至变电站综自后台。原厂已停止全新量产，电网变电站、自备电厂存量保护装置运维只能依靠拆机、库存备件，同型号 UR6PH 可直接互换，保护定值无需重新整定。
应用场景与行业案例
痛点切入
我在变电站现场碰到很多老式保护无扩展 IO，断路器辅助触点、隔离开关位置信号只能硬接至远动装置，线路断线后无任何监测；普通继电器回路无法采集线圈电流，分合闸回路断线故障只能人工逐段排查，单次检修耗时半天。 大功率开关柜分合闸线圈冲击电流大，无回路监测容易出现线圈烧毁、拒分拒合，引发越级跳闸事故。
典型场景
- 变电站 10kV 线路保护柜：采集断路器、隔离开关位置信号，输出分闸、故障报警触点，实时监测分合闸回路电流。
- 电厂厂用电进线保护装置：联动备用电源自投回路，异常工况触发备投动作并记录 SOE 时序。
- 化工自备电站主变保护：驱动冷却风机启停、瓦斯继电器报警
