描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输入通道 | 16 路干接点输入（无源触点） |
| 输出通道 | 16 路继电器输出（触点容量：2A@250V AC） |
| 输入电压范围 | 24V DC ~ 250V DC |
| 工作电源 | 24V DC（背板供电） |
| 功耗 | ≤5W |
| 工作温度 | -40°C ~ +85°C |
| 通信接口 | 支持 Modbus RTU、RS485 |
| 尺寸 | 约 100×100×25 mm |
| 重量 | 约 1 kg |
| 软件支持 | EnerVista UR 配置软件 |
| 特性 | 支持热插拔、光电隔离、浪涌保护 |
产品深度介绍

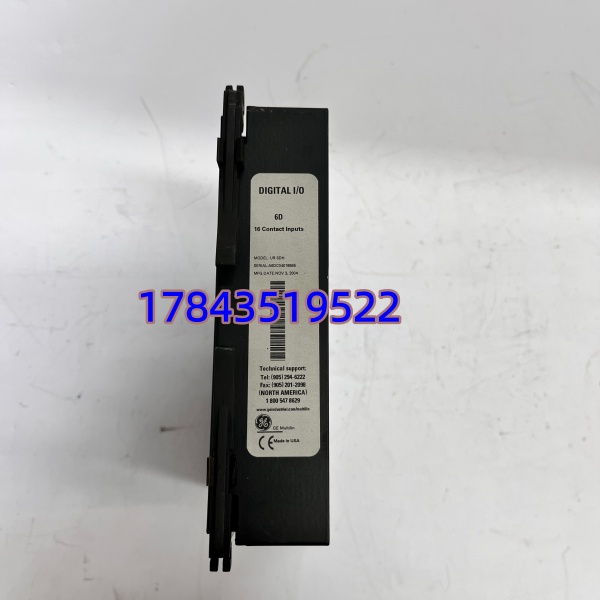

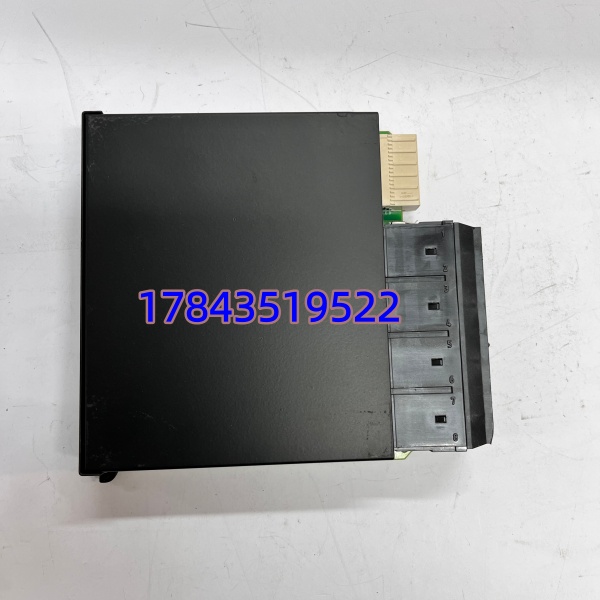

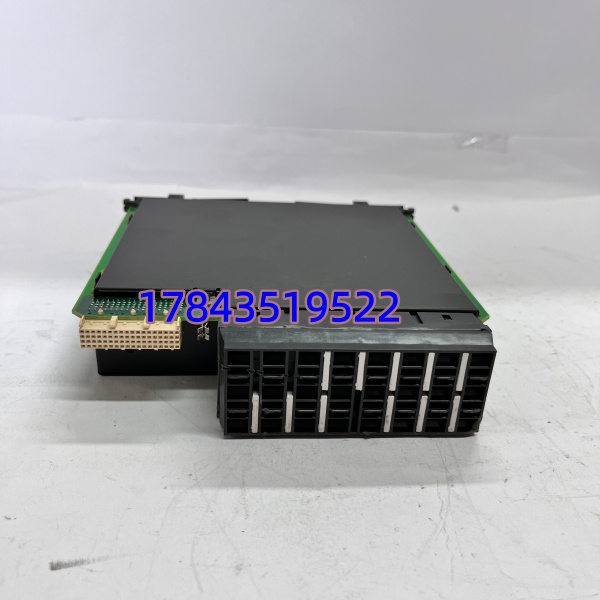

GE UR6DH 是 Multilin UR 系列保护继电器系统的专用数字 I/O 模块，广泛应用于电力变电站、工业配电、能源管理等场景，负责现场开关量信号采集与控制指令输出。模块提供 16 路独立干接点输入，适配断路器、隔离开关、继电器辅助触点等无源信号；16 路继电器输出可直接驱动小型负载或作为信号触点扩展。
采用高可靠性光电隔离技术，输入输出完全电气隔离，抗干扰能力强，可在强电磁环境稳定运行；支持热插拔，无需停机即可更换维护，显著降低系统停运风险。配套 EnerVista UR 软件，可在线配置通道属性、监控实时状态、记录事件日志，调试与运维便捷。
质量透明化检测流程
- 入库验收：核对原厂装箱单与序列号，查验 Multilin 防伪标识；外观无腐蚀、划痕、维修痕迹；附件齐全（说明书、合格证）。
- 上机测试：UR 系列原厂继电器机架通电自检；输入通道干接点模拟测试；输出通道继电器动作测试；24 小时满载运行监测温升；出具测试报告并可提供视频。
- 电气测试：500V 摇表绝缘 > 10MΩ；触点导通性测试；浪涌保护功能测试；Fluke 115 实测功耗合规。
- 配置验证：通过 EnerVista 软件读取模块信息，核对固件版本，默认参数适配 UR 系列。
- 终检包装：质检员签字、贴 QC 合格标签；防静电袋密封 + 气泡膜 + 硬纸箱防护。
技术避坑指南
1. 干接点与有源信号混淆
- 问题：误将有源 24V 信号接入干接点输入，导致模块烧毁。
- 避坑：UR6DH 输入为纯干接点（无源），仅接受触点闭合 / 断开信号；有源信号需加继电器隔离。
- 案例：现场曾误接 24V 有源信号，导致输入通道击穿，模块报废。
2. 输出触点过载
- 问题：输出直接驱动大功率负载，触点烧蚀粘连。
- 避坑：单路输出最大 2A@250V AC，超出需加中间继电器扩容；感性负载需并联续流二极管。
3. 热插拔操作不当
- 问题：插拔时用力过猛，导致背板针脚弯曲或模块损坏。
- 避坑：热插拔时先解除卡扣，平稳水平拔出 / 推入；禁止野蛮操作。
4. 通讯参数冲突
- 问题：RS485 地址与其他模块重复，导致通讯混乱。
- 避坑：更换前记录原模块地址，新模块沿用；同网段地址唯一。
5. 静电损坏
- 问题：干燥环境操作静电击穿元件，模块故障。
- 避坑：全程防静电手环与防静电垫；模块存放于防静电包装。
