GE SR745 全新原装 | 输配电系统主保护 + 后备保护

描述

产品深度介绍

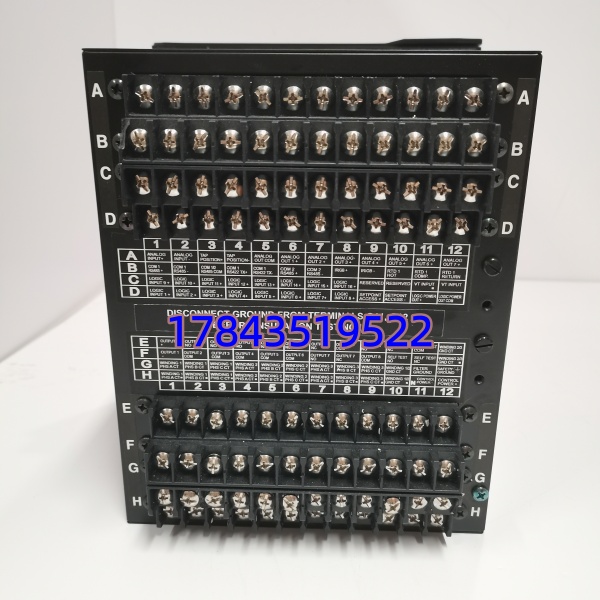

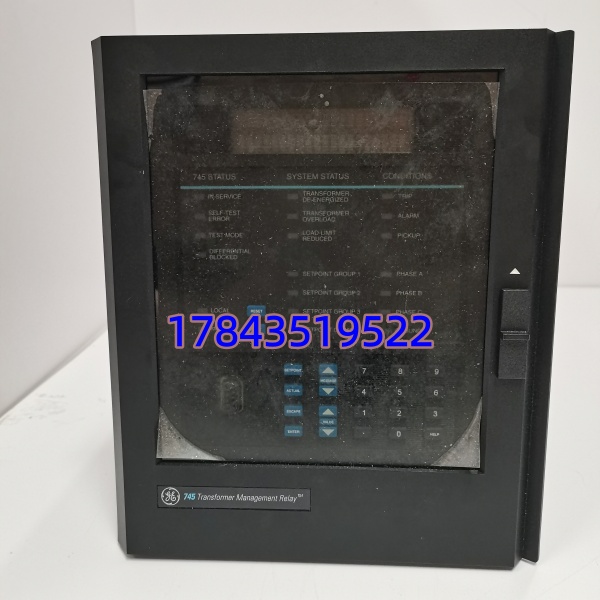

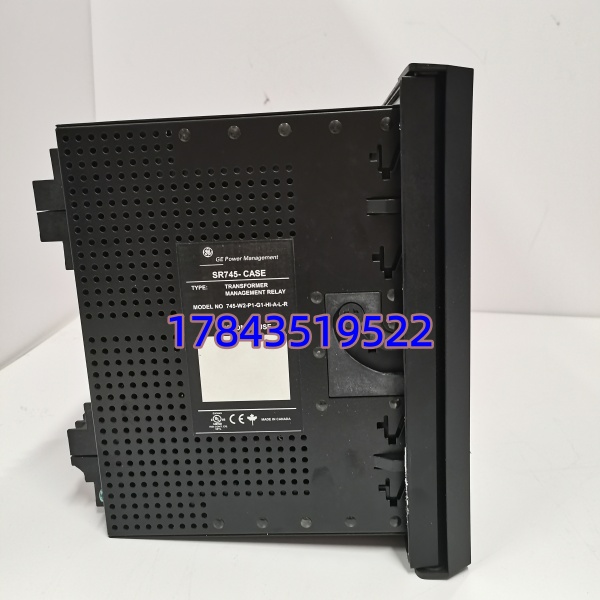

GE SR745-W2-P1-G1-HI-A-L-R 是 GE Multilin 745 系列高端变压器综合保护继电器，面向中大型电力变压器，提供差动主保护、多段过流后备、过励磁、绕组 / 油温监测、有载调压控制等一体化功能。

采用 FlexLogic™ 可编程逻辑，适配两绕组、三绕组及半断路器接线变压器；内置故障录波、事件记录、寿命损耗监测，支持 Modbus/TCP、DNP3.0 等多协议通信，适配电力、油气、化工等关键场景。抽出式机箱设计，维护更换快，减少停机时间

关键技术规格

质量检测流程

1. 入库验收
   • 原厂装箱单、序列号可在 GE 系统查询
   • 外观无划痕、变形、面板按键 / 显示完好
   • 附件：说明书、出厂合格证、质保卡齐全
2. 上机功能测试
   • 测试环境：标准 19″ 屏柜 + 模拟 CT/VT 源
   • 通电自检：指示灯正常、无报错
   • 保护测试：差动、过流、过励磁动作值误差≤±3%
   • 通信测试：以太网 / 串口连通、数据收发正常
   • 录波测试：故障触发录波、波形完整可回放
   • 24 小时老化：温升正常、无死机 / 重启，出具报告
3. 电气参数测试
   • 绝缘电阻：输入 / 输出对地≥100MΩ（500V 摇表）
   • 电源适应性：70–265V AC/90–300V DC 正常工作
   • 触点容量：出口触点 15A/250V DC（500ms）
4. 固件与定值
   • 固件版本读取记录（常见 V7.x/V8.x）
   • 出厂默认定值备份，便于现场整定参考
5. 最终质检包装
   • 质检员签字，密封防静电袋
   • 气泡膜 + 纸箱，贴 QC 合格标签 + 序列号

技术避坑指南

1. 差动 CT 极性接反
   • 问题：区内故障差动不动、区外误动，跳闸异常
   • 避坑：严格核对 CT 极性（P1→母线、P2→绕组）；接线后做六角图校验
   • 案例：现场极性接反，区外短路误跳主变，导致全厂停电
2. 定值与变压器参数不匹配
   • 问题：差动不平衡电流大、过流误动 / 拒动
   • 避坑：按变压器容量、电压比、短路阻抗算定值；差动平衡系数需匹配 CT 变比
   • 提醒：不要直接沿用旧装置定值，必须重新核算
3. 通信协议与上位机不兼容
   • 问题：通信连不上、数据乱码、遥控失败
   • 避坑：确认协议版本（Modbus TCP/RTU、DNP3.0）；地址、波特率、数据位 / 校验位一致
   • 经验：SR745 默认 Modbus TCP 端口 502，RTU 常用 9600bps、8N1
4. 固件版本过旧 / 不兼容
   • 问题：新固件与旧屏柜通信模块不匹配、功能缺失
   • 避坑：更换前记录原固件版本；采购同版本或兼容版本（V7.x 以上）
   • 注意：跨大版本升级可能需重整定定值、重传动
5. 二次回路接地不当
   • 问题：地电位差引入干扰，保护误动、数据漂移
   • 避坑：CT/VT 二次一点接地（保护屏处）；通信屏蔽层单端接地
   • 警示：多点接地形成环流，曾导致差动保护频繁误动

常见问题解答

Q1：SR745 主要保护哪些故障？A：覆盖差动保护（匝间 / 相间 / 接地短路）、过流 / 速断（后备）、过励磁（防止铁芯饱和）、过载 / 超温（绕组 / 油温）、有载调压控制，满足主变全场景保护。

Q2：支持直接替换旧款 745 吗？A：物理兼容（同尺寸、同背板）；但固件与定值需匹配。旧款 V6.x 以下建议升级固件或同版本替换，避免通信 / 功能异常。

Q3：需要单独配置测控装置吗？A：不需要。SR745 自带模拟量采集、开关量输入 / 输出、通信，可直接上传数据至 SCADA/RTU，单装置完成保护 + 测控。

Q4：质保多久？售后怎么处理？A：12 个月质保（发货日起），非人为硬件故障免费维修 / 更换。人为磕碰、进水、接线错误、超压损坏不在质保。异常时提供故障照片 / 视频，远程协助排查，必要时指导更换与整定。

Q5：和 745-D 有什么区别？A：SR745 是标准综合保护型；745-D 是差动专用型（简化后备保护）。 功能更全，适合主变完整保护；745-D 用于仅需差动的场景。
