描述

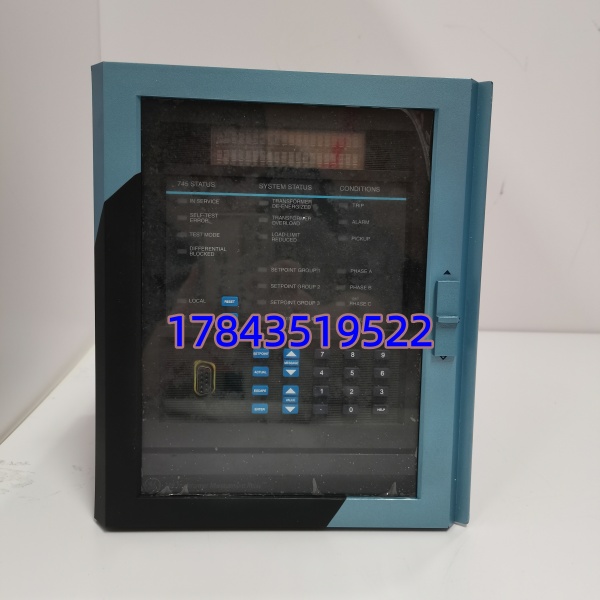

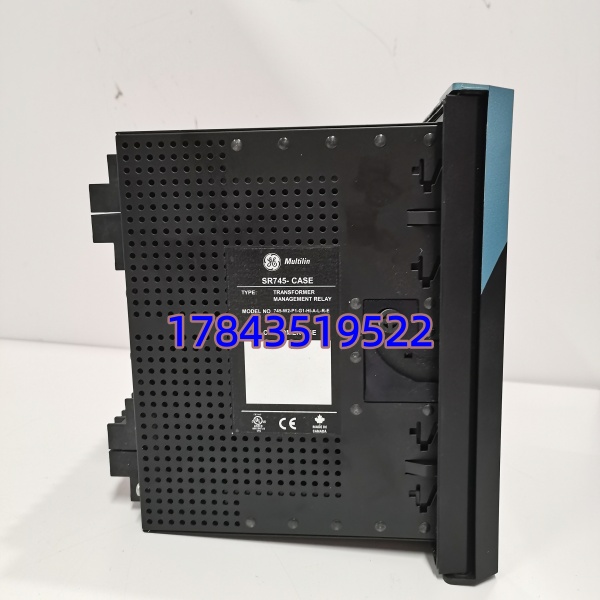

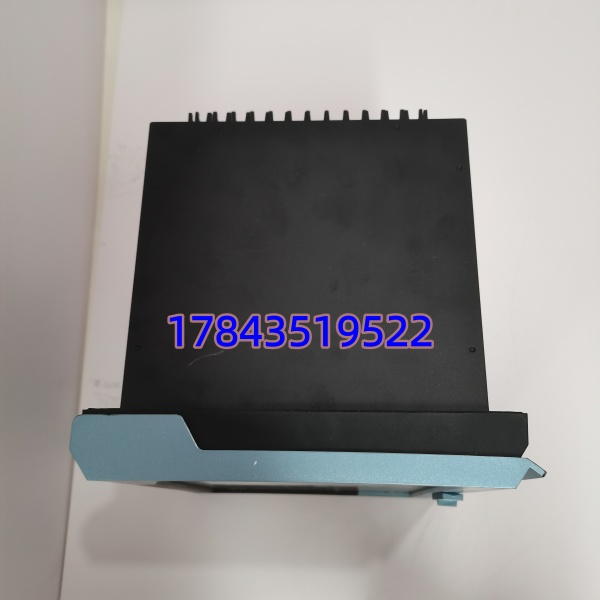

- 型号: SR745-W2-P1-G1-HI-A-L-R-E
- 品牌: GE（通用电气，Multilin）
- 系列: 745 变压器保护与管理系统
- 核心功能: 变压器差动 / 过流 / 过压 / 温度综合保护与监测
- 产品类型: 数字式保护继电器（Protection Relay）
- 关键规格: FlexLogic 可编程 | IEC 61850/Modbus/DNP3 通讯 | 事件录波
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | SR745-W2-P1-G1-HI-A-L-R-E |
| 保护功能 | 差动、过流（瞬时 / 定时 / 反时限）、过压 / 欠压、频率、RTD 温度、瓦斯 / 压力、励磁涌流抑制 |
| 控制电源 | 70–265V AC / 90–300V DC，50/60Hz |
| 通讯接口 | 以太网（IEC 61850）、RS-485（Modbus/DNP3） |
| 模拟量输入 | 电流：5A/1A；电压：100–120V；RTD：Pt100/Ni120 |
| 数字量 I/O | 可编程输入 / 输出，跳闸触点 20A（持续）/30A（0.2s） |
| 显示与操作 | 40 字符 LCD，按键编程，LED 状态指示 |
| 环境温度 | -40°C ~ +60°C |
| 尺寸 / 重量 | 约 178×178×222mm，4.8kg |
| 安装方式 | 19 英寸标准面板嵌入式安装 |
常见问题解答
Q1：这个继电器主要保护什么？A：它是电力变压器的 “全能保镖”，覆盖差动（绕组匝间 / 层间短路）、过流（外部短路）、过压 / 欠压、频率异常、绕组 / 油温过热、瓦斯 / 压力突变等核心故障，还能抑制励磁涌流防误动，保障变压器安全、减少非计划停运。
Q2：支持热插拔吗？A：不支持。更换必须断开控制电源并隔离 CT/PT 二次，防止高压与损坏设备；建议计划停电窗口期操作，避免影响供电。
Q3：能直接替换旧款 745 型号吗？A：硬件尺寸与端子兼容，但需核对 3 点：① 型号后缀（通讯 / 输出配置）一致；② 固件版本兼容（EnerVista 可升级 / 降级）；③ 保护定值与逻辑需重新下装并校验。
Q4：质保多久？是原装正品吗？A：提供12 个月质保，全新原装正品，可提供原厂序列号官网核验、出厂检测报告与配置备份，非翻新 / 维修件。
Q5：误动 / 拒动常见原因？A：3 个高频原因：① CT 极性接反或饱和导致差动误动；② 定值整定不当（过流定值过低 / 时限不匹配）；③ 外部接线松动、干扰或通讯中断导致逻辑异常。
质量检测流程
- 入库验收：核验原厂装箱单、序列号、出厂标签；外观无划痕、端子完好；核对合格证与说明书齐全。
- 上机功能测试：搭建测试平台；通电自检，LCD/LED 正常；校验差动、过流、温度等保护动作逻辑；测试 IEC 61850/Modbus 通讯；连续 24 小时运行，记录稳定性，出具测试报告。
- 电气参数测试：万用表测控制电源与回路电压；500V 摇表测绝缘＞10MΩ；CT/PT 二次回路导通与耐压测试；跳闸触点容量校验。
- 固件与配置核验：读取固件版本并记录；备份出厂配置与保护定值；核对通讯参数与 I/O 映射。
- 最终质检封装：质检员签字确认；防静电袋密封，气泡膜 + 纸箱防护；贴 QC 合格标签（含日期）。
