GE SR469-P5-HI-A20 | 469 系列电机管理继电器 中压电机保护

• 描述

描述

关键技术规格

参数项	技术指标
控制电源	70~265 VAC（48~62 Hz）或 90~300 VDC
相电流输入	5 A（标准 CT 二次侧）
保护功能	过载、堵转、缺相、不平衡、接地故障、过压 / 欠压、过热
温度监测	多路 RTD 输入（支持 Pt100/Pt1000），可定位电机最热点
模拟输出	4 路 4-20 mA，负载阻抗 > 500 kΩ
通讯接口	RS232/RS485，支持 Modbus RTU 半双工
输出继电器	6 路 Form-C 触点，4 路非安全失效型
环境温度	-40 ℃ ~ +60 ℃（连续运行）
防护等级	IP20（室内工业环境）
安装方式	面板安装 / 19 英寸机架安装，可插拔结构
重量	约 2.2 kg

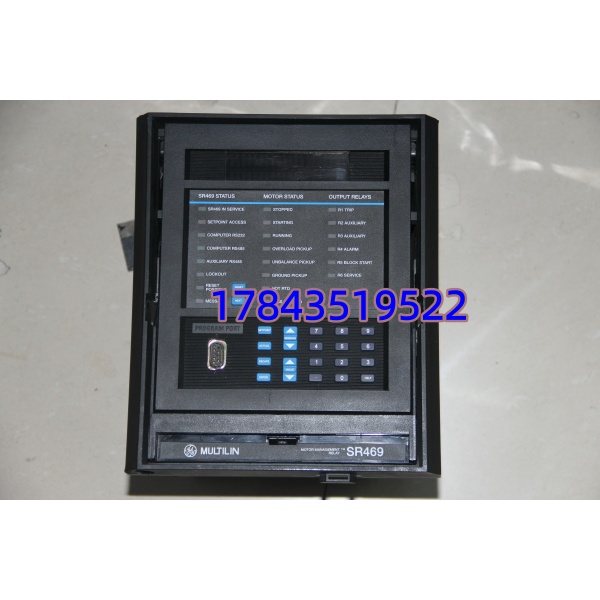

SR469-P5-HI-A20

产品深度介绍

GE SR469-P5-HI-A20 是 GE Multilin 推出的高性能中压电机管理继电器，专为工业现场中大型异步电机设计，提供从过载、堵转到接地故障、过热的全方位保护。

该继电器采用微处理器架构，内置高精度电机热模型，结合多路 RTD 温度输入，可实时监测电机绕组与轴承温度，精准预警过热风险。支持宽电压供电，适配全球工业电网；集成 Modbus 通讯，可接入 DCS/SCADA 系统实现远程监控与故障追溯。可插拔结构设计，支持不停机快速更换，降低维护时间成本。

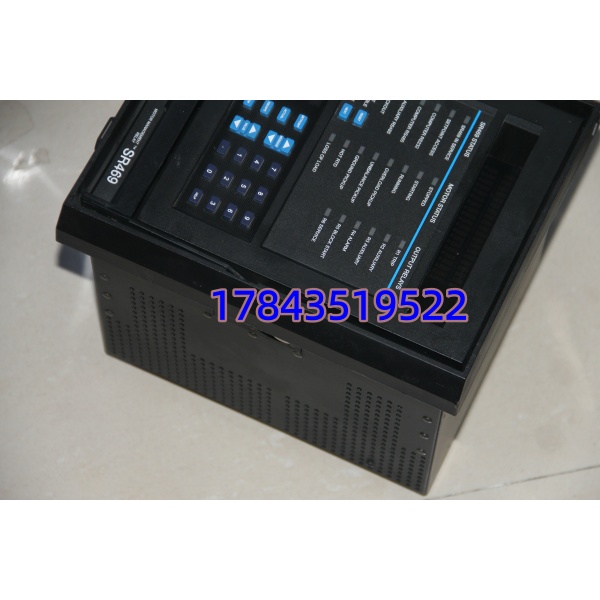

SR469-P5-HI-A20

应用场景与行业案例

工程痛点描述

工业现场中压电机长期运行后，易因过载、缺相、绝缘老化等问题烧毁，导致生产线非计划停机。传统保护继电器功能单一，无法实现精准测温与远程监控，故障后难以定位根因。

典型应用场景

1. 石油化工 – 大型机泵控制催化裂化、常减压装置的进料泵、循环压缩机电机保护，适配防爆与腐蚀性环境。
2. 电力行业 – 发电厂辅机引风机、送风机、磨煤机、给水泵的中压电机保护，保障发电机组稳定运行。
3. 冶金行业 – 轧线与高炉设备轧机主电机、高炉鼓风机、除尘风机的保护，抵御强电磁干扰与粉尘环境。
4. 水处理 – 大型泵站污水厂、自来水厂的高压水泵电机保护，支持远程数据上传与能耗监测。

真实案例

案例：某石化公司循环压缩机保护升级去年，华南某石化公司的一套循环压缩机频繁出现电机过热报警，原保护装置仅能监测电流，无法测温，多次误停机影响生产。

现场采用 SR469-P5-HI-A20 替换旧继电器，接入电机绕组与轴承共 6 路 RTD 信号，精准监测温度变化；通过 Modbus 接入 DCS 系统，实现远程参数调整与故障录波。

改造后，系统成功预警 2 次潜在过热故障，避免非计划停机；运行半年无误报，维护效率提升 60%。

质量检测流程（SOP 质量透明化）

1. 入库验收检测核对原厂序列号与标签，检查外壳无破损、无烧痕、无维修焊接痕迹，确认防静电包装完整，核验出厂合格证。
2. 上机功能测试搭载 GE 原厂测试机架，接入 120VAC/240VAC/220VDC 电源，测试继电器动作、RTD 测温精度、4-20mA 输出线性度，连续老化运行 24 小时，记录温升与稳定性。
3. 电气参数测试用 Fluke 1587 摇表测试绝缘电阻（>10MΩ），校验触点导通性与分断能力，验证过流、短路保护动作值精度。
4. 固件 / 配置验证读取并记录固件版本（常见 V5.2 及以上），备份默认配置参数，核对 DIP 开关与跳线设置。
5. 最终质检与包装质检员签字确认，防静电袋密封 + 气泡膜 + 纸箱包装，贴附 QC 合格标签与测试报告，可提供测试视频供客户核验。

技术避坑指南

1. RTD 型号与接线不匹配问题：接入非 Pt100/Pt1000 的 RTD，或正负极接反，导致温度显示异常。避坑：采购前确认现场 RTD 型号，接线前拍照记录旧装置接线，严格按手册定义接线。案例：曾遇工程师误将 Cu50 RTD 接入，温度偏差达 50℃，重新匹配后恢复正常。
2. 通讯参数配置错误问题：Modbus 地址、波特率、数据位 / 校验位设置错误，导致与 DCS 通讯失败。避坑：替换前记录旧设备通讯参数，新装置上机前逐一核对，优先使用默认参数测试。
3. CT 二次侧负载不匹配问题：现场 CT 二次侧负载阻抗超出继电器允许范围，导致电流测量不准、保护误动。避坑：核算 CT 负载阻抗，确保在继电器要求范围内（≤500kΩ），必要时加装负载电阻。
4. 电源电压范围误设问题：将 220VDC 电源接入仅支持 AC 的端子，或跳线设置错误，导致继电器烧毁。避坑：接线前确认电源类型（AC/DC）与电压范围，核对跳线位置，严禁带电更改跳线。
5. 静电防护不到位问题：干燥季节拆装未做防静电措施，导致内部芯片静电击穿。避坑：全程佩戴防静电手环，在防静电垫上操作，模块放置于防静电袋中。
