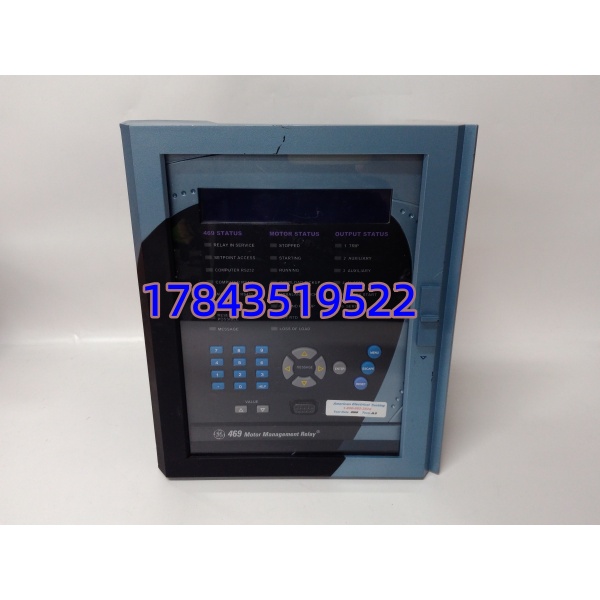

GE SR469-P5-HI-A20-E | 中压电机配套

描述

产品详情

・型号：SR469-P5-HI-A20-E

・品牌：GE Multilin

・系列：469 Motor Management Relay 电机综合保护装置

规格参数

• CT 二次额定电流：5A
• 控制供电：70~265VAC（48~62Hz）、90~300VDC
• 显示面板：40 字符增强型 LCD，本地按键操作
• 测温通道：多路 RTD 铂电阻输入，监测定子绕组温度
• 保护算法：自适应热过载曲线、断条转子检测、单 CT 差动保护
• 通讯接口：前面板 RS232 调试口、背板 RS485 Modbus RTU
• 输出回路：多路跳闸继电器、报警继电器，单路触点容量 2A
• 模拟输出：4~20mA 变送，上传电流、温度、功率至 PLC
• 数据存储：故障录波、事件记录、运行日志本地存储

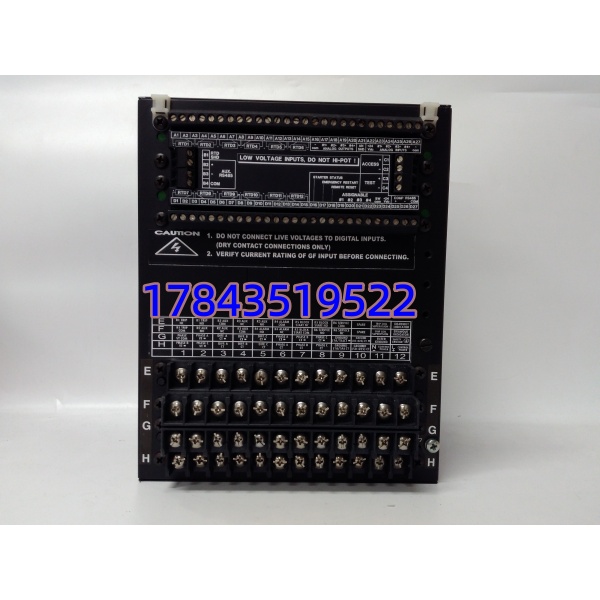

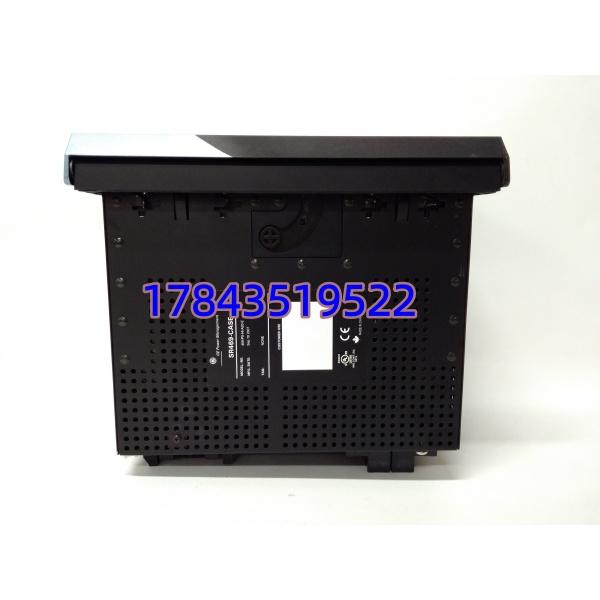

• 安装结构：标准抽出式插拔本体，配套固定底座
• 工作环境温度：-20℃ ~ +60℃
• 存储温度：-40℃ ~ +85℃
• 防护等级：柜体安装 IP20，操作面板 IP54
• 整机重量：约 1.5kg
• 固件特性：现场串口升级，内置电机参数自动组态工具

产品介绍

SR469-P5-HI-A20-E 是 GE 针对中大型工业电机设计的一体化综合保护装置，替代传统多组分立继电器，把过载、短路、缺相、欠压、转子断条、绕组超温等保护功能集成在单台设备内，同时完成电量采集与电机启停逻辑控制GE Vernova。 普通简易电机保护器仅具备基础过流跳闸，缺少热模型计算、故障录波与温度监测，电机绕组老化、转子隐性损伤无法提前预警。这款设备内置多段可自定义热过载曲线，搭配 RTD 测温实时评估绕组温升，故障时自动存储波形与事件时序，检修人员可快速定位故障根源。抽出式结构不用拆除柜内二次线缆，更换备件耗时大幅缩短，适配电厂、化工成套电机开关柜改造项目。

应用场景与行业案例

痛点切入

我在电厂循环水泵、化工压缩机开关柜检修时见过分体式保护方案，多台继电器接线繁杂，单只元件损坏就要整组更换，故障排查要核对十几组二次线。低端保护器无录波功能，电机跳闸后无法判断是工艺过载还是设备内部短路，只能停机拆解电机检测，单次检修耗时半天以上。

典型场景

1. 火力发电厂循环水泵、引风机中压电机柜：绕组 RTD 测温 + 全套电气故障保护，上传数据至电厂 DCS。
2. 炼化装置大型压缩机、原料输送泵：转子断条检测，提前预警电机内部机械损伤。
3. 污水处理厂高压曝气风机：自适应热过载保护，应对污泥负荷波动带来的电流起伏。
4. 煤矿选煤厂皮带主驱动电机：单 CT 差动短路保护，避免绕组短路烧毁定子。
5. 油气长输管线增压站电机：Modbus 总线对接场站 PLC，远程查看运行电流、温度、跳闸记录。

真实案例

某热电厂 3 号循环水泵配套老款 SR469 装置面板老化黑屏，电机过载跳闸后无法调取故障波形，无法区分是滤网堵塞还是电机内部故障。采购拆机 SR469-P5-HI-A20-E 备件，利用抽出式结构直接插拔更换底座，原有二次接线无需改动，半小时完成投运。后续一次滤网堵塞导致电机过载，装置自动记录完整电流波形，运维人员无需拆解电机，仅清理滤网即可恢复运行，大幅缩短停机时长。
