描述
关键技术规格
| 参数项 | 规格值 |
|---|---|

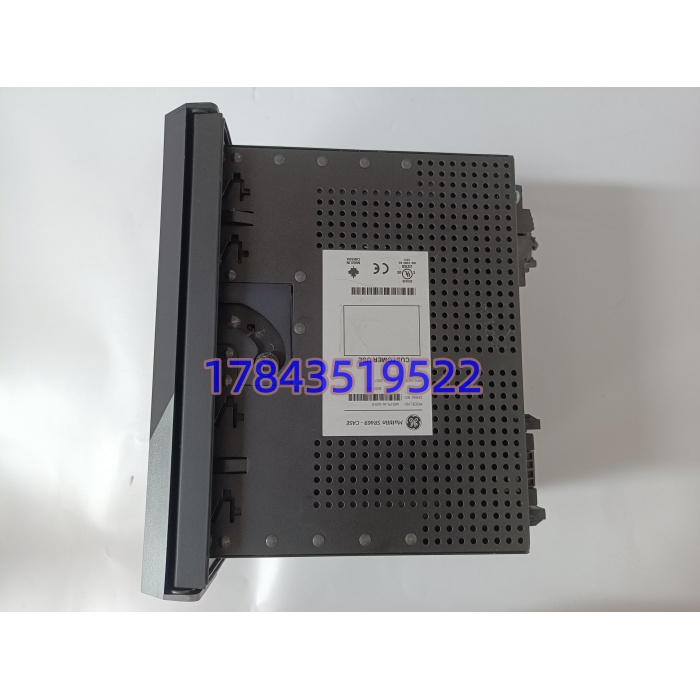

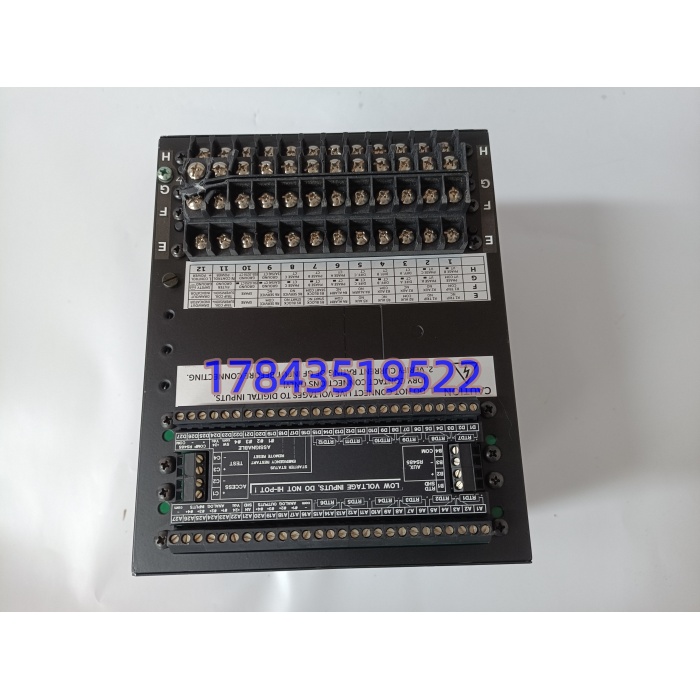

| 型号 | SR469-P5-HI-A20-E |
| 制造商 | GE Multilin（GE Vernova） |
| 保护对象 | 中压 / 高压感应电机、同步电机 |
| CT 二次额定 | 5A（相电流、零序电流） |
| 控制电源 | 70-265VAC，90-300VDC，48-62Hz |
| 保护功能 | 热过载、过流、接地故障、欠压 / 过压、欠频、失速、断转子条检测 |
| 热模型 | 多 RTD 输入（定子 / 轴承温度），电压相关过载曲线 |
| 通讯接口 | 标配 RS232/RS485；支持 Modbus RTU/TCP、DNP 3.0 |
| 模拟输出 | 8 路 4-20mA（可配置） |

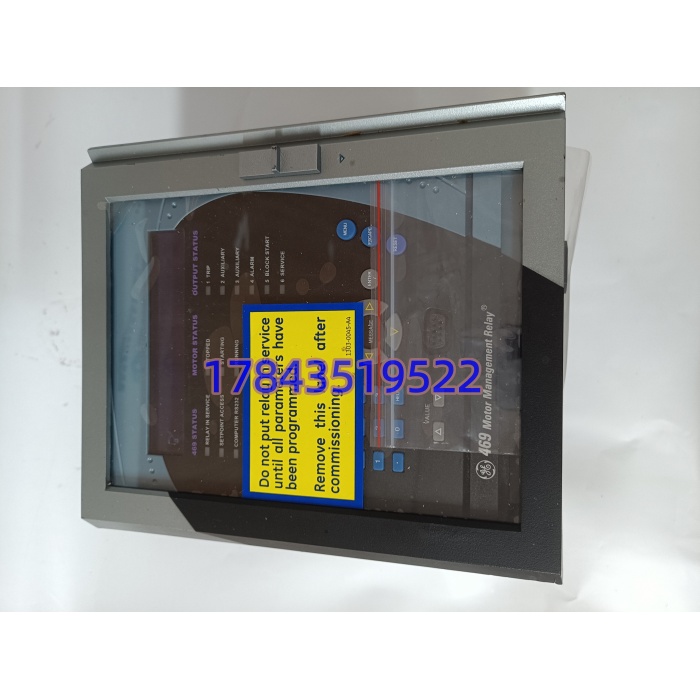

| 显示 | 40 字符 LCD，带按键与状态指示灯 |
| 尺寸（宽 × 高 × 深） | 218×228×250 mm |
| 重量 | 约 7.32 kg |
| 工作温度 | -20°C ~ +60°C |
| 认证 | IEEE C37.118、IEC 60255、UL 508A |
| 质保 | 12 个月 |
产品深度介绍
GE SR469-P5-HI-A20-E 是 GE Multilin 469 系列的高端智能电机管理继电器，专为中高压电机设计，集成保护、控制、测量与通讯功能于一体。采用微处理器架构，内置先进热模型算法，支持多 RTD 温度监测，可精准预判电机过热风险，避免非计划停机。
具备完善的故障保护能力，覆盖过流、接地、欠压、失速等电气故障，还能检测转子断条等机械隐患。支持 Modbus 等通讯协议，可无缝接入 DCS/SCADA 系统，实现远程监控与数据记录，是电力、油气、冶金等行业关键电机的核心保护设备。
应用场景与行业案例
工程痛点
中高压电机长期面临过载烧毁、接地故障、轴承过热、频繁启停损伤等风险，传统继电器功能单一、精度低，无法实现状态预判，故障后排查困难，易导致重大生产事故与经济损失。
典型应用场景
- 电力行业：发电厂引风机、送风机、给水泵电机保护，保障机组稳定运行。
- 油气化工：压缩机、泵类中高压电机，抵御复杂工况下的电气与机械故障。
- 冶金行业：轧机、高炉风机电机，耐受重载冲击与高温环境。
- 水处理：大型水泵电机，实现过载、漏水（接地）保护与能耗监测。
真实案例
某大型钢厂高压风机电机频繁因过热跳闸，传统继电器仅能简单过载保护，无法预判温度，每月停机 2-3 次，损失超百万元。
更换 SR469-P5-HI-A20-E 后，接入定子与轴承 RTD，实时监测温度并动态调整保护阈值；同时启用断转子条检测，提前预警机械隐患。运行半年无跳闸，电机维护周期延长 3 倍，年节约成本超 800 万元。
质量检测流程
- 入库验收检测
- 来源追溯：核对 GE 原厂序列号、装箱单，官网核验真伪。
- 外观检查：面板无划痕、LCD 无坏点、接口无氧化，无拆焊 / 维修痕迹。
- 附件核对：出厂合格证、说明书、接线图齐全。
- 上机功能测试
- 测试环境：GE Multilin 测试平台 + 模拟电机负载 + 配置软件。
- 通电自检：交直流供电正常，LCD 显示正常，指示灯无报错。
- 保护测试：模拟过载、接地、欠压等故障，继电器准确跳闸并记录事件。
- 通讯测试：RS485/Modbus 通讯稳定，数据交互无误码。
- 老化测试：连续运行 72 小时，温度正常，无死机 / 误动作。
- 电气参数测试
- 绝缘电阻：500V 摇表测试，输入 / 输出对地＞10MΩ。
- 精度测试：电流 / 电压测量误差＜±0.5%，符合标准。
- 固件与配置验证
- 读取固件版本（如 V5.0.2），记录参数配置，备份配置文件。
- 最终质检包装
- 质检员签字，贴 QC 合格标签；防静电袋密封，气泡膜 + 纸箱包装，附测试报告。
