描述
型号编码含义
- SR469：469 系列标准电机管理继电器
- P5：5A 二次侧电流输入（常用，另有 P1=1A）
- HI：High-Impedance 高阻抗输入 / 增强型保护
- A20：4 路 4–20mA 模拟量输出
- E：Enhanced Display 增强型大屏幕 LCD
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 控制电源 | 70–265 VAC / 90–300 VDC，48–62 Hz |
| 相电流输入 | 5A（CT 二次侧） |
| 保护功能 | 过载、短路、堵转、欠载、相不平衡、接地故障、过 / 欠压、失步、RTD 过热 |
| 测量精度 | 电流 / 电压 ±0.2%，功率 ±0.5% |
| 模拟输出 | 4 × 4–20mA（可编程映射电流 / 电压 / 功率 / 温度） |
| 温度监测 | 3 路 RTD（Pt100/Ni100/Ni120/Cu10） |
| 通讯 | RS-232（前面板）、RS-485（Modbus RTU） |
| 显示 | 增强型大 LCD（40 字符）+ LED 状态指示灯 |
| 工作温度 | -40°C ~ +60°C（工业宽温） |
| 防护等级 | 前面板 IP54，柜体 IP20 |
| 安装 | 面板安装 / 19 英寸机架（可选配件） |
| 软件 | GE EnerVista 469（组态、诊断、录波） |

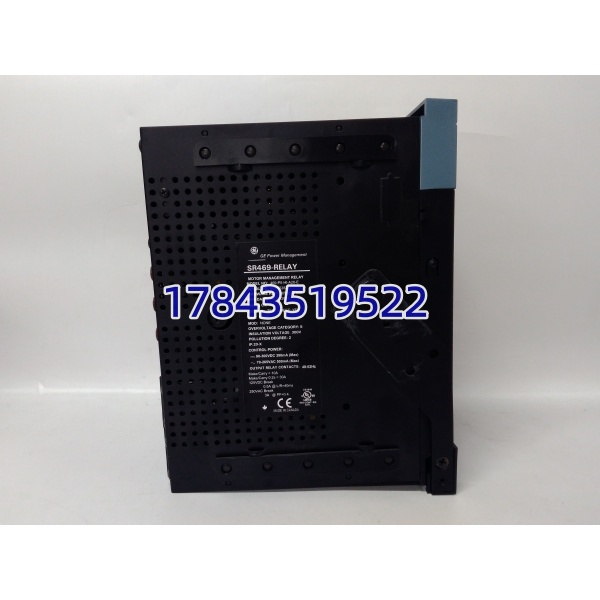

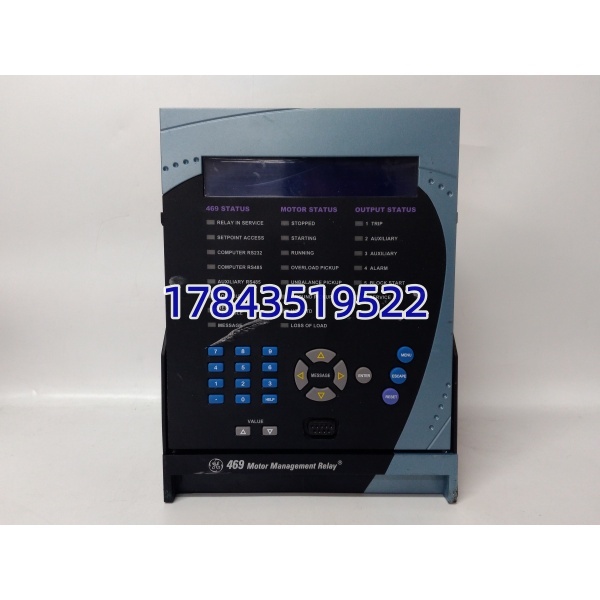

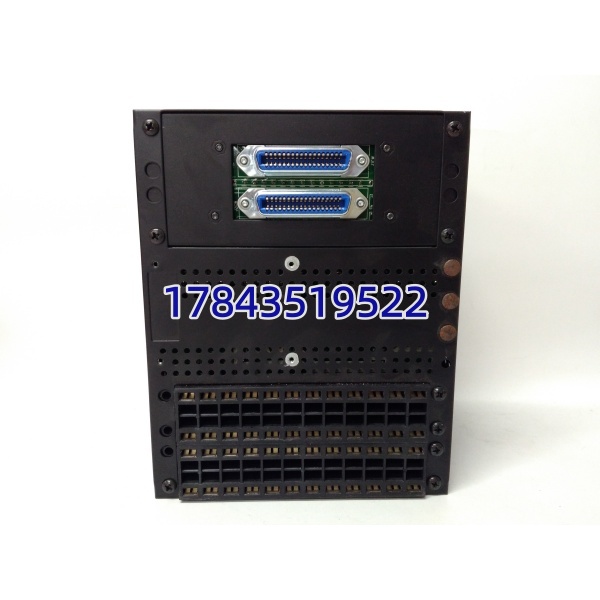

GE SR469-P5-HI-A20-E
产品深度介绍
1. 全面保护（电机 “安全卫士”）
- 电气保护：过载（反时限 / 定时限）、短路（瞬时 / 短延时）、堵转、欠载、相不平衡 / 缺相、接地故障（50N/51N）、过压 / 欠压、失步保护（同步电机）
- 热保护：3 路 RTD 直接接入，监测定子 / 轴承温度，防止过热烧毁
- 启动控制：可编程启动次数限制、启动时间监视，避免频繁启动损伤电机
2. 精准监测（健康度 “仪表盘”）
- 实时测量：三相电流 / 电压、功率、功率因数、频率、运行小时、启动次数
- 故障录波：记录跳闸前 / 后波形，便于事后分析
- 趋势记录：关键参数历史曲线，支持预测性维护
3. 灵活通讯（系统 “桥梁”）
- RS-485 Modbus RTU：接入 DCS/SCADA，远程监控与参数修改
- RS-232：本地连接电脑，用 EnerVista 软件组态、诊断、固件升级
4. 增强型人机界面（操作友好）
- 大尺寸 LCD：中文 / 英文显示，清晰查看参数、告警、故障信息
- 按键 + LED：就地启停、复位、参数浏览；LED 直观显示运行 / 告警 / 跳闸状态
GE SR469-P5-HI-A20-E
典型应用场景
- 电厂（火电 / 燃气）：引风机、送风机、磨煤机、给水泵、循环水泵等中压电机保护
- 石油化工：压缩机、泵、风机、搅拌器等关键动设备，连续流程防停机
- 冶金行业：轧机、高炉风机、除尘风机、提升机，重载 / 恶劣环境
- 矿山 / 水泥：破碎机、球磨机、皮带输送机，长时重载 + 粉尘环境
质量检测 SOP
- 外观核验：型号 / 序列号 / GE 原厂标签齐全；外壳无破损、LCD 无划痕、接线端子完好
- 电源测试：交 / 直流宽压供电，上电自检正常，LCD 显示清晰
- 保护功能校验：模拟过载 / 短路 / 缺相 / RTD 过热，继电器准确跳闸并记录故障
- 通讯测试：RS-485 Modbus 与上位机通讯正常，参数读写无误
- 老化测试：连续 72 小时通电，监测温升、稳定性、无异常告警
- 包装出库：防静电袋 + 防震纸箱，附测试报告与质保卡
GE SR469-P5-HI-A20-E
技术避坑指南
- CT 变比与额定电流匹配❗
- P5 型号必须配 5A 二次侧 CT；错用 1A CT 会导致保护定值错误、误动 / 拒动
- RTD 类型与接线
- 支持 Pt100/Ni100/Ni120/Cu10，3 线制；接线错误会导致温度显示不准、误过热保护
- 通讯地址与波特率
- Modbus RTU 默认地址 1、波特率 9600；多设备组网时地址唯一，波特率一致
- 环境适应性
- 工作温度 -40°C ~ +60°C；避免安装在高温 / 潮湿 / 强腐蚀区域，必要时加防护箱
- 备件替代注意
- 常见替代型号：469-P1-HI-A20-E（1A CT）、469-P5-HI-A00-E（无模拟输出）；E 后缀不可省略，否则为普通显示屏
