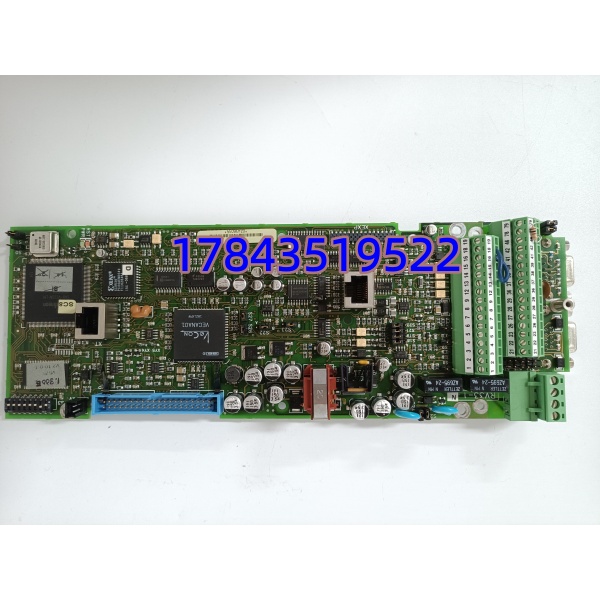

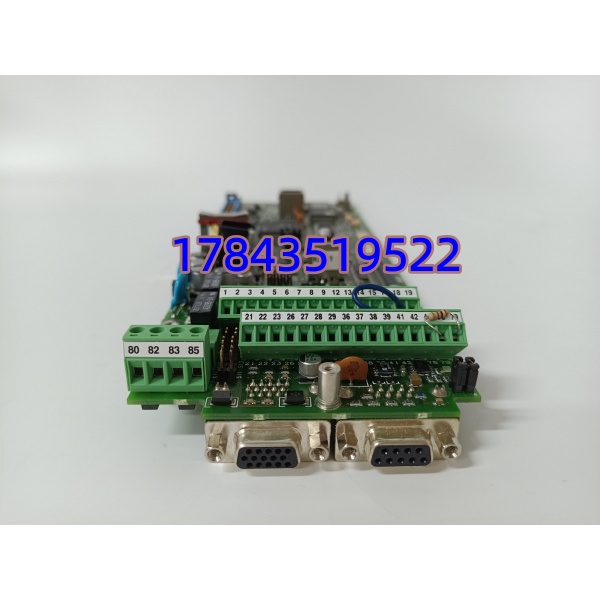

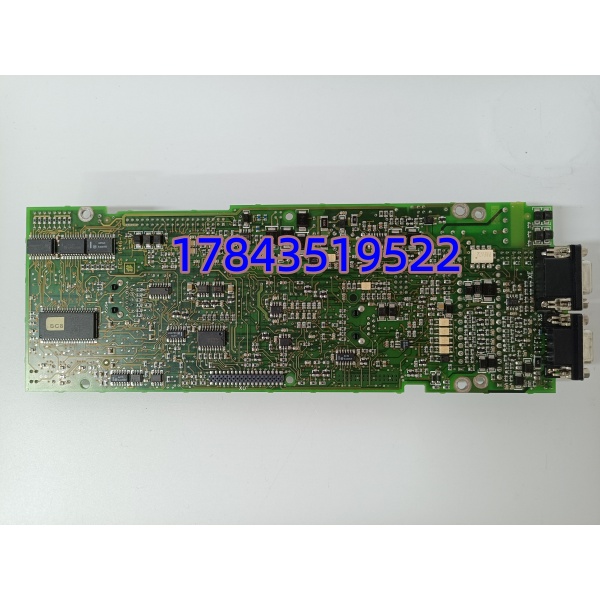

GE RV33-1 是 AV-300i 全系列变频器专用内置主控板，作为变频设备的运算核心，负责整套电机调速逻辑运算、IGBT 功率器件驱动波形生成、现场开关量与模拟量信号采集输出。板载独立 ISBUS-S 工业串口总线，可对接上位 PLC、本地操作面板实现参数读写、启停控制、故障代码上传；兼容 V/F 开环调速与矢量闭环转矩控制两种模式，适配风机、水泵、皮带输送类异步电机负载。集成硬件过流、过压、过载、过热故障检测回路，出现异常时快速封锁驱动脉冲，保护功率模块不击穿。适配 4kW~315kW 功率段 AV-300i 整机，板侧集成绿色端子排、DB9 调试串口、网口通讯接口，安装于变频器柜体内部卡槽；宽温抗干扰 PCB 工艺，可长期适应电厂、水处理、冶金厂房多粉尘、电磁干扰工况，是老旧 GE 传动设备维修改造的核心替换备件。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | RV33-1 |
| 适配整机 | GE AV-300i 全功率段变频器 |
| 控制算法 | V/F 开环控制、矢量闭环转矩控制 |
| 通讯接口 | ISBUS-S 专用总线、DB9 RS232 调试口、以太网 |
| 端子资源 | 多路数字输入 DI、继电器 DO、4–20mA 模拟量输入输出 |
| 板载供电 | 24VDC 变频器内部辅助电源供电 |
| 保护逻辑 | 过流、过压、欠压、过载、IGBT 过热、输出短路 |
| 故障诊断 | 板载状态 LED 指示灯，存储历史故障代码 |
| 工作温度 | -20℃ ~ +60℃ |
| 安装方式 | 变频器内部专用卡槽卡扣式固定 |
| 配套调试软件 | GE DriveTools 变频参数配置工具 |
| 适配负载 | 风机、水泵、传送带三相异步电机 |
| 整机功耗（单板） | ≤15 W |
技术避坑指南
1. 电机参数未重新自学习，启动频繁报过流故障问题：更换 RV33-1 后直接导入参数，跳过电机静态自学习，矢量控制识别定子阻抗偏差，上电瞬间过流保护停机。避坑：
- 新板上机必须执行电机自学习程序，录入铭牌额定参数
- 更换功率模块、主控板后都要重新做电机辨识真实案例：水泵变频更换 RV33-1 未自学习，每次启动跳闸，完成辨识后平稳运行。
2. ISBUS 通讯 A/B 差分线接反，面板与 PLC 无法读写参数问题：通讯端子 A、B 线序颠倒，总线报文收发失效，本地操作面板黑屏无反馈。避坑：
- 拆卸前高清拍摄通讯端子线序，新板接线严格对照原图
- 通讯双绞线屏蔽层仅控制柜侧单点接地，电机侧屏蔽悬空警示：电厂引风机变频通讯线接反，远程无法调节转速，返工耗时 1 小时核对线序。
3. 静电击穿板载通讯芯片，ISBUS/RS232 完全无链路问题：干燥冬季未佩戴防静电手环拆装，静电击穿差分通讯收发电路，调试口、总线全部无信号。避坑：
- 拆封、插拔通讯线缆、拆装主板全程佩戴防静电手环，放置防静电垫操作
- 禁止徒手触碰 PCB 电路板元器件、DB9 金属针脚真实案例：运维人员无防静电操作，ISBUS 芯片击穿，只能更换全新 RV33-1 主控板。
4. 断电未等待电容放电，拆卸时高压触电烧毁主板问题：停机立刻拆板，直流母线电容残留数百伏高压，触碰端子不仅触电，还会击穿板内低压控制回路。避坑：
- 断电后静置至少 10 分钟，万用表复测母线电压接近 0V 再操作
- 检修全程挂牌上锁，禁止无关人员合闸送电
5. 新旧主控固件版本差异，部分保护阈值功能丢失问题：新款 RV33-1 固件版本过高，老旧 AV-300i 功率底板不兼容，过载、欠压保护逻辑失效。避坑：
- 采购前记录现场整机硬件版本，同步匹配适配固件程序
- 版本冲突可远程降级主控固件至兼容版本，无需返厂维修
