描述
产品详情

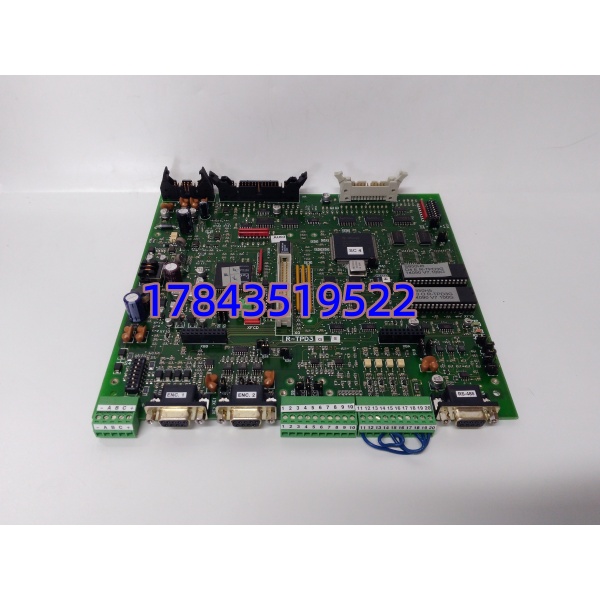

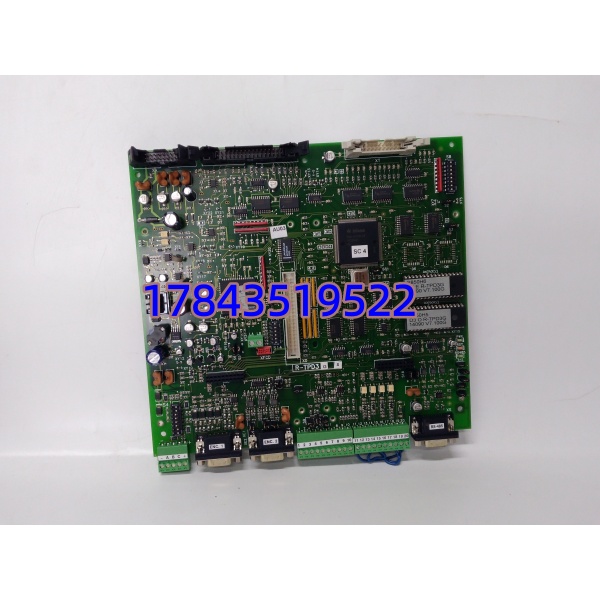

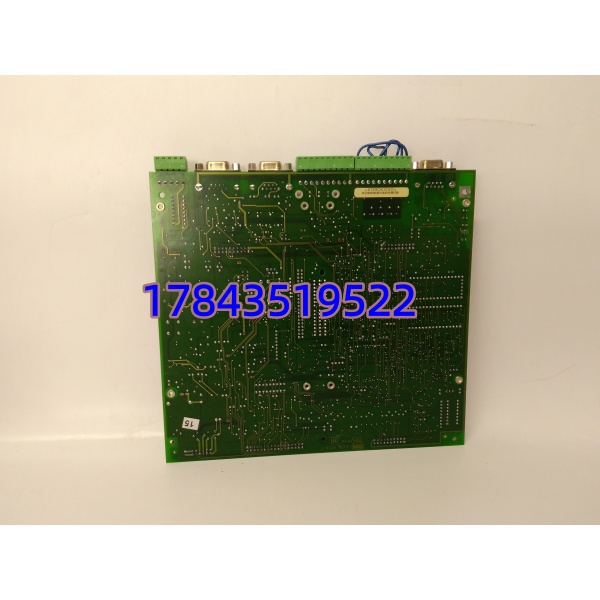

・型号：R-TPD3
・品牌：GE
・系列：Speedtronic Mark V
规格参数
| 参数项 | 参数数值 |
|---|---|
| 交流输入范围 | 90～264VAC，50/60Hz 自适应 |
| 整机最大输入功率 | 130VA |
| 隔离输出回路 | +5V、+15V、-15V、24VDC 四路独立输出 |
| 单路输出限流保护 | 每路内置独立快熔保险管 |
| 输出纹波控制 | 满载纹波＜220mVpp |
| 通道隔离耐压 | 输入侧与输出侧 1500VAC 隔离 |
| 工作温度区间 | -40℃ ～ +85℃ |
| 存储温度 | -45℃ ～ +85℃ |
| 适配机架 | Mark V 标准背板插槽，兼容 DS200 系列整套卡件 |
| 故障指示 | 四路独立电源故障 LED 指示灯 |
| 整机尺寸 | 150×200×100mm |
| 整机净重 | 1.2kg |
| 合规认证 | UL、CE 工业电力设备认证 |
| MTBF 参考 | ＞9.5 万小时（电厂标准机柜工况） |
产品介绍
R-TPD3 是 Mark V 燃机、汽机控制柜专用集成电源板，直接接入柜内工业交流市电，转换多组隔离直流电压供给 DS200 系列驱动卡、信号采集板、逻辑运算卡。板内分级滤波与多级浪涌吸收电路，适配电厂励磁柜、汽机间电压骤升、强电磁干扰工况。
和通用工业开关电源对比，它多路输出完全电气隔离，单一路负载短路不会拉垮其他回路供电；每一路输出配套独立熔断器，故障仅隔离对应支路，不会整张电源板直接击穿。整套涡轮机组联锁、调速逻辑依赖该电源稳定输出，普通第三方电源无法匹配背板引脚、时序上电逻辑，替换后主控持续报硬件故障。
应用场景与行业案例
痛点切入
我在电厂抢修多次碰到电源失效停机：通用电源无多回路隔离，驱动侧短路直接造成主控 CPU 掉电，机组联锁保护动作跳机；机柜昼夜温差大，普通电源电容老化后输出纹波超标，模拟量信号持续漂移，中控参数剧烈波动；原厂订货周期长达 30 天，无备用件只能降负荷限产。
典型场景
- 火电汽轮发电机组 Mark V 控制柜：给励磁 DC2000 驱动、转速采集卡、联锁 IO 卡统一供电。
- 燃气轮机联合循环电站：燃机启动、调速保护系统唯一配套电源，适配燃机间高温粉尘环境。
- 钢厂自备电站涡轮机组：抵御轧钢车间大功率电机启停带来的电网电压波动。
- 炼化厂驱动式压缩机组：24 小时连续不间断运行，宽电压输入适配厂区不稳定市电。
真实案例
某 2×100MW 燃气轮机电站夜班触发燃机遮断保护，就地控制柜所有转速、温度信号归零，主控无任何有效反馈。拆机检测 R-TPD3 其中一路 15V 输出保险熔断，更换保险上电瞬间再次熔断，判定板内功率变换回路击穿。原厂订货周期 26 天，机组不能长期停运，仓库备有同款拆机 R-TPD3 备件。整机断电充分放电后更换电源板，上电四路输出电压全部恢复标准区间，转速、温度信号正常上传，机组重新并网运行。事后排查，柜内冷却风扇积灰散热差，长期高温加速板内电解电容老化。电厂增设两块 R-TPD3 常备备件，每季度清理机柜风道灰尘。
