描述
产品详情
・型号：UR9EV
・品牌：GE Multilin
・系列：UR 系列综合继电保护装置
规格参数
| 参数项 | 技术数值 |
|---|---|
| 核心运算单元 | 工业级实时处理器 |
| 供电规格 | DC24V±20%，整机功耗＜5W |
| 通讯接口 | 1 路 RJ45 以太网、2 路隔离 RS485 端子 |
| 支持通讯协议 | IEC61850 MMS、Modbus TCP/RTU、DNP3 |
| 配套采样回路 | 4 路 CT 电流、4 路 PT 电压同步采样 |
| 存储容量 | 本地缓存 200 组故障录波、10000 条 SOE 事件 |
| 保护逻辑库 | 过流、差动、失磁、过压、零序、逆功率等标准保护算法 |
| 隔离耐压 | 通讯通道 4000VAC 一分钟耐压 |
| 工作环境温度 | -40℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 机柜防护等级 | IP20（标准开关柜安装） |
| 整机尺寸 | 102×200×102mm |
| 单块净重 | 约 0.36kg |
| MTBF 参考 | ＞56000 小时 |
| 配套软件 | Enervista UR 调试组态软件 |
产品介绍

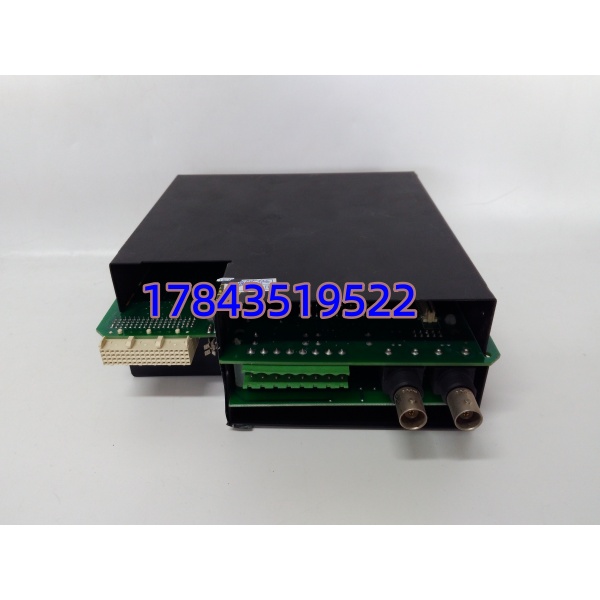

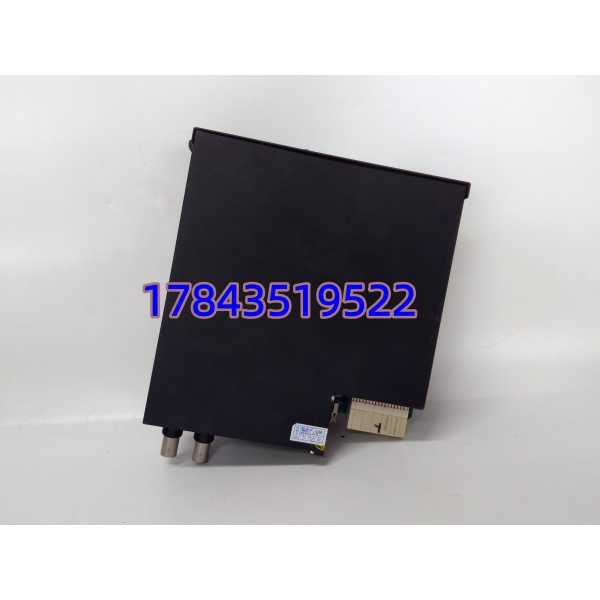

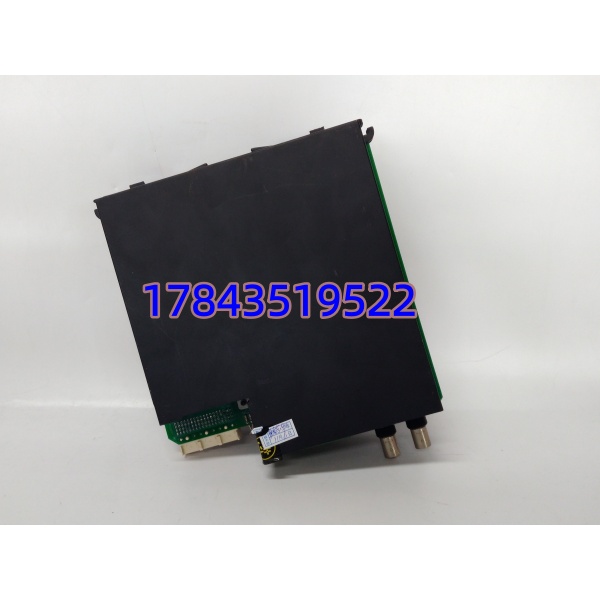

UR9EV 是 GE Multilin UR 保护装置专用主控 CPU 模块，整套保护装置的运算中枢，负责实时采集互感器二次电流、电压信号，执行电力系统各类故障保护判据，故障发生时快速输出跳闸指令。 普通通用采集板不具备专用继电保护算法，只能做简单监测，无法实现差动、距离保护等复杂逻辑；这款模块内置完整电力保护程序库，无需额外编写底层逻辑，上电配置定值即可投运。自带独立故障波形存储，电网短路、接地故障后可调取完整录波数据，方便故障溯源。以太网原生支持 IEC61850，直接对接智能变电站后台，省去额外协议转换网关，电厂、变电站成套保护柜常用备件。
应用场景与行业案例
痛点切入
CPU 模块故障会造成整套保护装置失灵，线路短路、发电机故障时无法跳闸，扩大设备损坏范围。老旧无录波功能保护板，故障后无波形数据，运维人员只能依靠故障告警文字，很难定位故障类型与故障点。单串口通讯模块后台断线后，无法远程调取定值、录波，只能现场接调试电脑操作，检修效率偏低。
典型场景
- 火力发电厂厂用电保护：高压厂变差动、过流保护，实时上传电流电压至 800xA DCS。
- 110kV/35kV 变电站线路保护：相间故障、接地故障判别，故障录波上传调度主站。
- 水电厂水轮发电机保护：失磁、逆功率、转子过压保护，记录机组启停 SOE 时序。
- 化工自备电站升压变保护：高低压侧短路、零序保护，抵御厂内变频设备干扰。
- 光伏 / 风电升压站箱变保护：过流、孤岛保护，适配野外宽温户外开关柜。
真实案例
去年一座 35kV 变电站 #2 主变保护原 UR9EV 老化，频繁出现通讯中断，电网单相接地故障时保护动作延迟，存在越级跳闸风险。更换全新 UR9EV 模块后，重新下装保护定值，以太网稳定对接调度后台，故障录波完整存储。一次线路相间短路故障，模块毫秒级触发跳闸，录波波形清晰记录故障电流、电压变化曲线，运维人员半小时完成故障分析，未造成大面积停电。继保班组反馈，同系列装置统一备货该型号 CPU，不用区分不同保护装置单独备备件。
