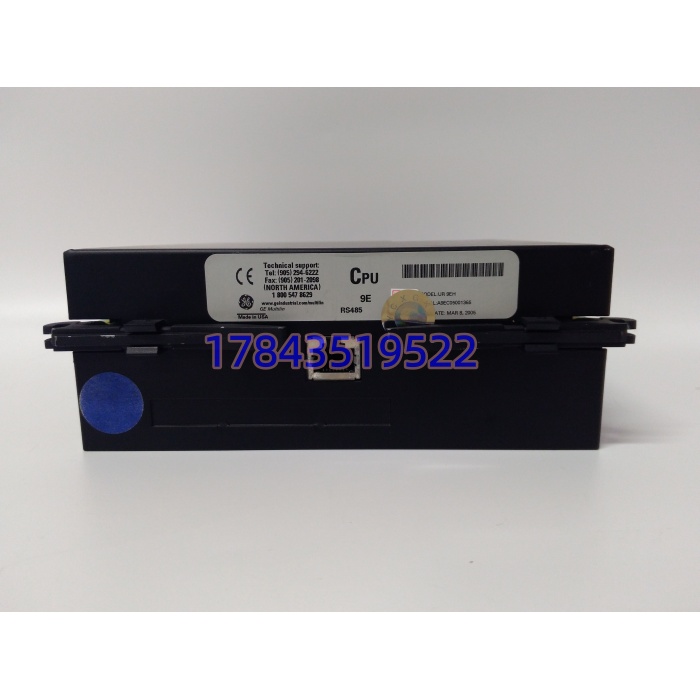

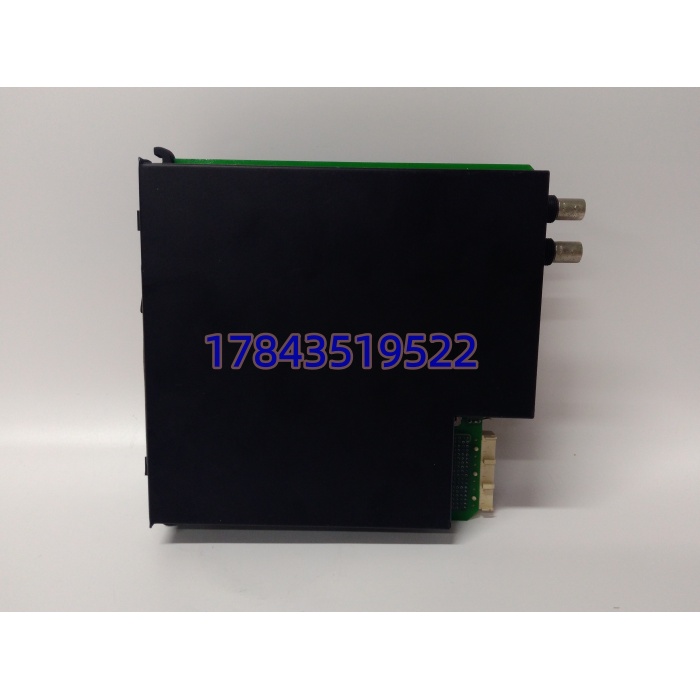

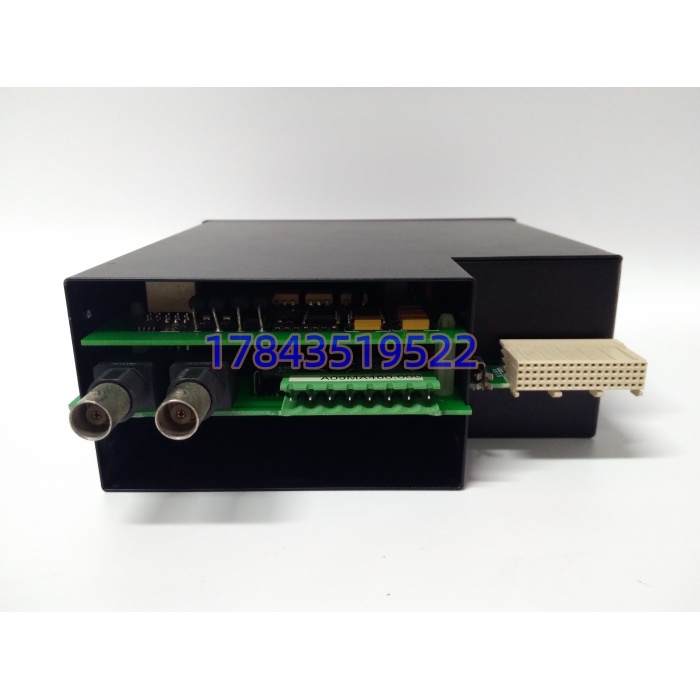

・型号：UR9EH・品牌：GE Multilin（GE Vernova）・系列：UR 系列通用保护继电器
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | UR 机箱插装式 I/O 模块 |
| 隔离耐压 | 2kV AC，1 分钟（以原厂手册为准） |
| 信号类型 | 数字输入、继电器输出接点 |
| 驱动能力 | 跳闸输出接点适配断路器控制回路 |
| 适配主机 | C60、G60、D60 等 UR 系列保护装置 |
| 机箱总线 | UR‑Backplane 背板总线 |
| 工作温度 | -40℃~+70℃（变电站机柜内部） |
| 储存温度 | -40℃~+85℃ |
| 防护等级 | IP20，柜内使用 |
| 配置软件 | UR‑Configuration 软件，固件版本需要匹配主机 |
| 功耗 | 由机箱背板供电（以原厂手册为准） |
| 故障高发器件 | 输出继电器触点、背板连接器、光耦隔离器件 |
产品介绍
UR9EH 是 UR 保护平台的高密度 I/O 模块，不做保护算法运算，专门处理开关量采集与跳闸合闸输出。采集断路器、隔离开关辅助位置信号，根据保护 CPU 下发指令驱动出口继电器，实现故障跳闸、远程分合闸。一块模块可以扩展大量开关点位，减少整机装置硬件配置。
我在现场遇到不少踩坑，同 UR 系列机箱可以插入多种 I/O 卡，不能直接混用。模块本身不存储保护定值与逻辑，定值全部保存在保护 CPU；更换模块之后，需要在配置软件里确认 I/O 通道映射关系。现场直流回路浪涌冲击，容易烧毁输出继电器触点和输入光耦，背板金手指氧化也是常见故障。
应用场景与行业案例
痛点切入：变电站 UR 保护装置，UR9EH 一旦损坏，对应回路断路器位置信号全部丢失，跳闸合闸输出失效。保护本体还能运行，但无法驱动一次设备。该型号已经步入生命周期后期，原厂新货变少，市场流通以库存件、拆机件为主；保护装置没有冗余 I/O，故障之后只能退出对应间隔保护。
典型场景
- 高压变电站间隔保护：采集断路器辅助接点，输出保护跳闸指令，完成线路、变压器保护出口。
- 发电机组辅机保护柜：接入风机、油泵状态接点，故障时输出联锁跳闸信号。
- 工业厂用电保护：厂用高压开关柜保护，实现故障跳闸、遥信上传。
- 老旧间隔改造维护：原有 UR9EH 触点老化损坏，采购备件维持保护装置继续服役。
真实案例某工厂 10kV 配电室 G60 保护装置，UR9EH 模块一路输出继电器触点烧蚀，保护动作无法跳开断路器。现场只能把该间隔停电退出运行，仓库没有备件，多方寻找合格拆机模块耗时 53 天才完成更换。工程师事后感慨，保护 CPU 固然重要，出口 I/O 模块直接关联跳闸回路，备件不能被忽略。
