描述
产品详情

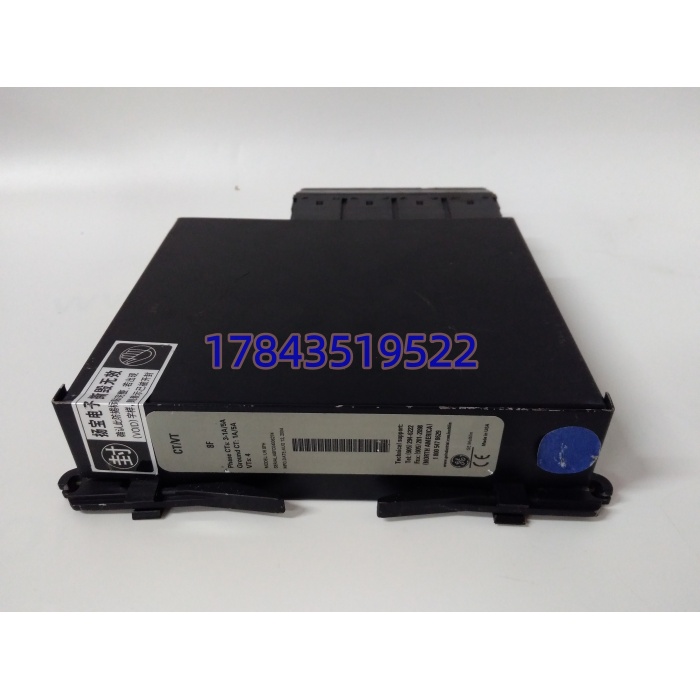

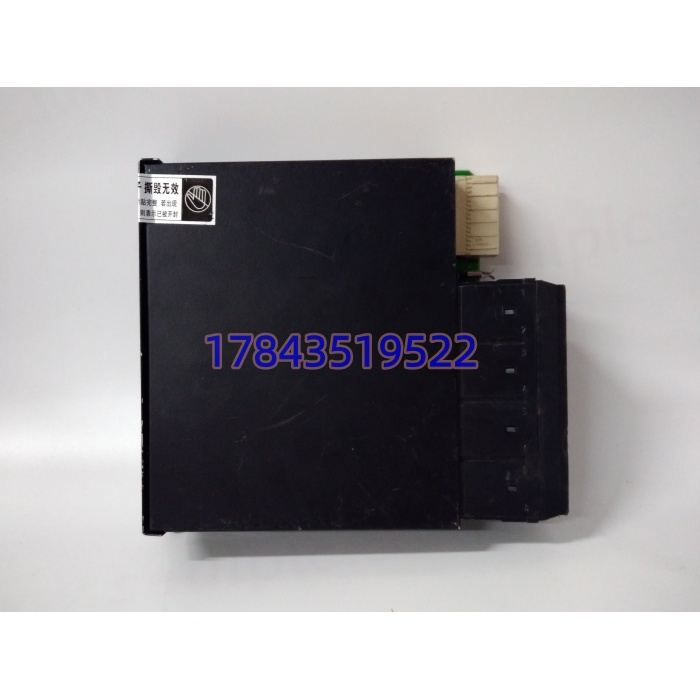

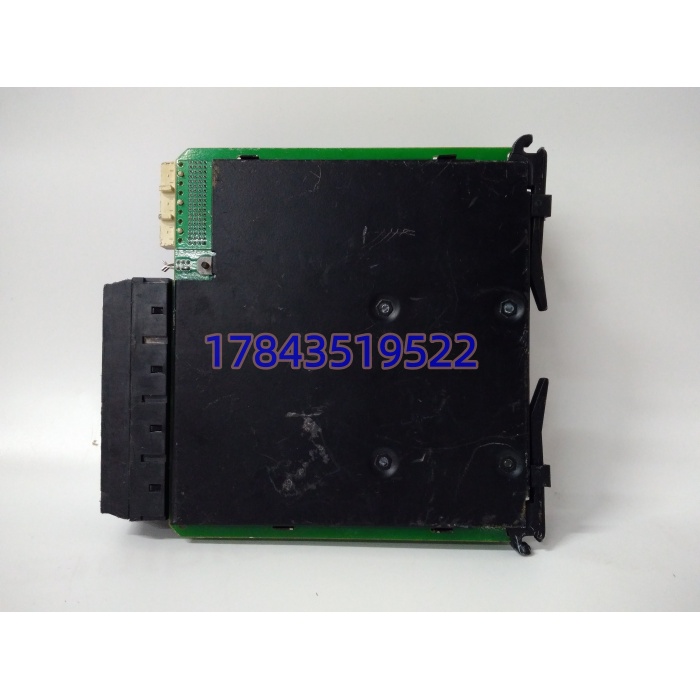

・型号：UR8FH（UR‑8FH）・品牌：GE Multilin・系列：UR Universal Relay 通用继电器
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 信号通道 | 4 路 CT 电流输入，4 路 VT 电压输入（4CT‑4VT） |
| CT 二次额定 | 1A / 5A 软件可选，需和现场互感器匹配 |
| VT 输入 | 交流电压互感器二次信号接入 |
| 功能限制 | 不包含灵敏接地（Sensitive Ground）采集通道 |
| 安装方式 | UR 系列机箱后部插槽，卡扣锁紧 |
| 背板接口 | UR 平台专用背板连接器 |
| 适配主机 | UR 系列通用继电器主机，具体兼容型号以原厂手册为准 |
| 工作温度 | -20℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，控制柜内部使用 |
| 模块重量 | 约 0.2kg |
| 配套软件 | UR‑Setup 配置工具，FlexLogic 逻辑组态 |
产品介绍
UR8FH 是 UR 保护继电器平台专用 CT/VT 采集板，插装在装置机箱后部，接收电流互感器、电压互感器二次侧信号，把一次系统的电流、电压转换成继电器内部可以处理的信号，用于计量、过流、过压、差动等保护判断。
坦白讲，同平台还有 UR8TH 等其他 CT/VT 模块，通道配置不一样，不能直接互换。UR8FH 没有灵敏接地通道，做高阻抗接地系统保护不能选用该模块。硬件已经步入生命周期后期，原厂订货周期拉长，存量变电站备件大多依靠库存与拆机货源；CT 二次回路一旦开路，会直接打坏模块输入回路，属于现场高频损坏诱因。
应用场景与行业案例
痛点切入：我在现场遇到过，保护装置本身无硬件报错，但是电流、电压测量全部为零，保护功能直接失效。排查一次 PT/CT 回路、二次接线全部完好，最后定位 UR8FH 模块内部采集回路烧毁。CT 二次侧开路产生高压，很容易击穿板卡采样电路；很多运维检修时没有短接 CT 二次，直接造成模块损坏，整套馈线保护退出。
典型场景
- 工厂 10kV 中压配电室馈线保护：UR 系列继电器配置 UR8FH，完成馈线电流电压采集，实现过流、过压保护跳闸。
- 变电站厂用电间隔保护：存量 UR 平台保护改造维保，4CT4VT 采集需求，不可使用带灵敏接地的模块替代。
- 新能源厂站内配电保护柜：采集并网点 CT、VT 信号，完成故障判别与录波数据采集。
- 冶金企业高压配电系统：原有 UR 保护装置备件替换，必须核对 CT/VT 模块完整型号。
真实案例某工厂 10kV 配电室，检修作业时没有对 CT 二次做短接，拆接线过程 CT 二次开路，UR8FH 模块内部采样回路击穿。装置无严重硬件告警，但是三相电流读数全部为 0，馈线保护完全失效。现场拿了一块 UR8TH 拆机模块上机，虽然可以识别硬件，但通道定义不一致，保护定值和逻辑不能直接复用。更换同型号 库存备件，核对 CT 二次额定（5A），重新下装保护配置，整套馈线保护恢复可用。事后现场修订检修作业票，明确 CT 回路拆装强制短接要求。
