描述
产品深度介绍
GE SR489-P5-LO-A20-E 是 GE Multilin 489 系列的低压型发电机管理继电器，专为中小型同步 / 感应发电机设计，集成保护、测量、监测与通信功能于一体。型号中 “P5” 为标准保护版本，“LO” 代表低压控制电源（125VDC/100–130VAC），“A20” 为双 RS485 通信，“E” 为增强型 I/O 配置。
该继电器提供差动、定子接地、逆功率、过压 / 欠压、过频 / 低频、失磁、负序过流等全套发电机保护，内置 DSP 高速处理，测量精度达 ±0.5%。配备 40 字符 LCD 与按键，支持本地参数设置与故障诊断；双 RS485 接口支持 Modbus RTU/DNP3.0，可无缝接入 SCADA 系统。广泛用于电厂、变电站、工业自备电站的发电机主保护或后备保护。
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | SR489-P5-LO-A20-E |
| 制造商 | GE Multilin（通用电气） |
| 保护对象 | 同步 / 感应发电机（25/50/60Hz） |
| 控制电源（LO） | 125VDC 或 100–130VAC ±20% |
| 保护功能 | 差动、100% 定子接地、逆功率、过 / 欠压、过 / 低频、失磁、负序过流等 |
| 测量精度 | 电流 / 电压 ±0.5%，功率 ±1%，频率 ±0.01Hz |
| 模拟输入 | 4 路隔离 4-20mA |
| 温度输入 | 12 路 RTD（铂电阻） |
| 数字输入 | 7 路可分配 DI |
| 输出继电器 | 6 路 RO（含跳闸触点） |
| 通信接口 | 双 RS485（Modbus RTU/DNP3.0，19.2kbps）；前面板 RS232 |

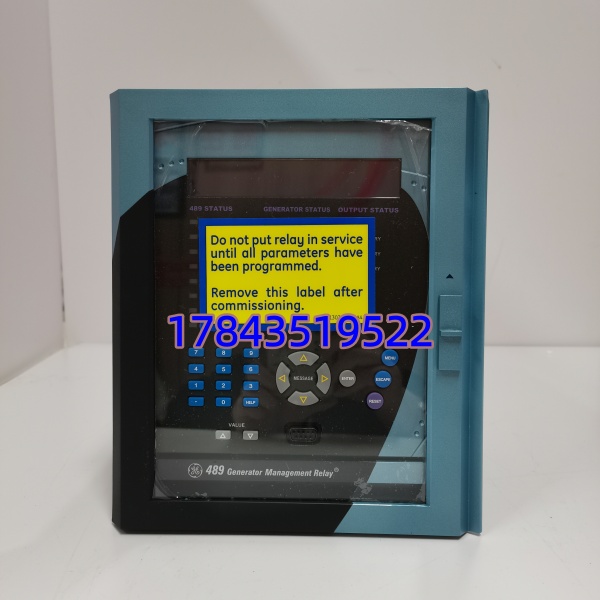

| 显示 | 40 字符 LCD，带 LED 状态指示灯 |
| 防护等级 | IP40（NEMA 1） |
| 工作温度 | -40°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 216×224×252 mm |
| 重量 | 约 10 kg |
质量检测流程
- 入库验收：核对原厂序列号与装箱单，检查外观无腐蚀、无维修痕迹
- 功能测试：通电自检、LCD 显示、按键操作、保护逻辑模拟、通信测试（RS485/RS232）
- 电气检测：绝缘电阻 > 10MΩ、触点导通正常、电源输入稳定
- 固件验证：读取固件版本并备份，配置参数导出存档
- 包装出库：防静电袋密封，贴 QC 合格标签，配测试报告与校准证书
技术避坑指南
1. 控制电源型号混淆
- 风险：误购 HI 型（250VDC/220VAC）导致电源烧毁、继电器损坏
- 避坑：严格核对型号 “LO”= 低压（125VDC/100–130VAC），“HI”= 高压
- 案例：现场误用 HI 型接 125VDC，继电器无法启动，更换 LO 型后正常
2. CT 极性接反
- 风险：差动保护误动或拒动，发电机故障无法切除
- 避坑：严格按标识接入 CT 同名端，接线后做差动平衡测试
- 提醒：差动保护是发电机主保护，极性错误会引发严重事故
3. 通信地址冲突
- 风险：多继电器组网时数据错乱、通信中断
- 避坑：更换前记录旧地址，新继电器设为相同地址；单总线地址唯一
- 警示：通信故障会导致远程监控失效，无法及时发现异常
4. RTD 接线错误
- 风险：温度监测偏差大、误报过热
- 避坑：区分铂电阻（PT100）三线制接法，避免线阻影响精度
- 经验：12 路 RTD 需逐一核对，错一路会导致轴承温度误报
常见问题解答（FAQ）
Q1：这款继电器支持热插拔吗？
A：不支持。带电插拔会损坏背板连接器、烧毁电源模块，甚至导致保护误动。更换必须断开所有电源。
Q2：SR489-P5-LO-A20-E 和 HI 型能直接替换吗？
A：硬件尺寸 / 接口兼容，但电源规格不同：LO 为 125VDC/100–130VAC，HI 为 250VDC/220VAC。直接替换会烧毁电源，需同步更换控制电源并重新配置参数。
Q3：质保期多久？提供技术支持吗？
A：提供 12 个月质保（自发货日起），质保范围为非人为损坏的硬件故障。免费提供参数配置指导、故障排查支持，可远程协助调试。
Q4：适用于多大功率的发电机？
A：无严格功率限制，适配中小型同步 / 感应发电机（25/50/60Hz），广泛用于 10kW–10MW 机组，可做主保护或后备保护。
Q5：如何鉴别全新原装与翻新件？
A：全新原装具备：原厂序列号可在 GE 官网查询、无维修痕迹、焊点光亮、带原厂防静电袋 / 装箱单 / 校准证书。翻新件多有划痕、焊点粗糙、序列号不可查，存在保护逻辑失效风险。
