产品深度介绍

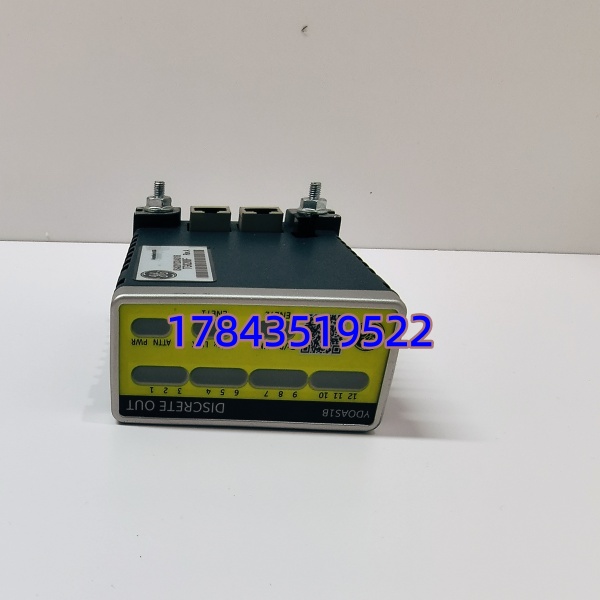

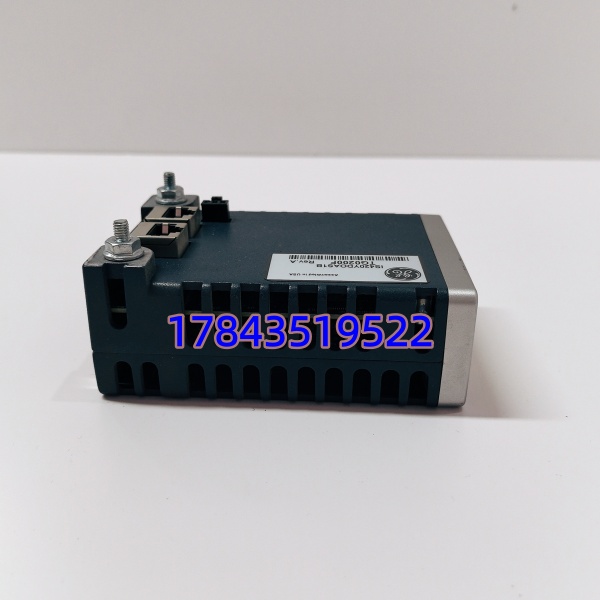

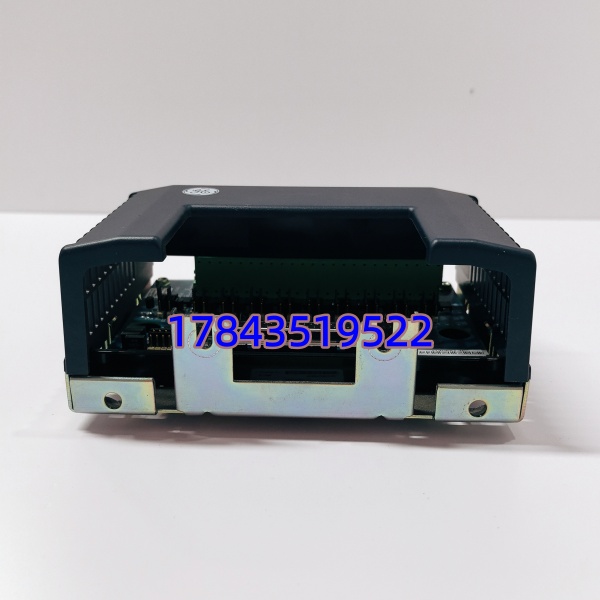

GE IS420YDOAS1B 是 GE 专为Mark VIe/VIeS 涡轮控制与安全仪表系统设计的高密度继电器输出模块，用于燃气 / 蒸汽轮机、发电机及关键工业过程的联锁与执行器控制。模块提供 12 路 SPDT 继电器输出，每路 2A/24VDC，集成线圈监测、触点连续性与短路诊断，满足 IEC 61508 SIL 安全标准。双以太网 RJ45 接口接入 IONet，支持单工（Simplex）与三重冗余（TMR）架构，适配电厂、油气、化工等严苛环境。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | IS420YDOAS1B |
| 系统 | GE Mark VIe / VIeS（涡轮 / 安全控制） |
| 输出通道 | 12 路继电器（SPDT），每路 2A @ 24VDC |
| 诊断功能 | 线圈监测、触点连续性、短路 / 过载检测 |
| 响应时间 | ＜6ms |
| 通讯接口 | 双 RJ45 以太网（IONet） |
| 电源 | 24VDC（三针输入） |
| 冗余支持 | Simplex / TMR（三重模块冗余） |
| 安全等级 | IEC 61508 SIL 认证 |
| 工作温度 | -40℃ ~ +70℃ |
| 安装方式 | DIN 导轨 / 机架安装 |
| 输出连接器 | DC37 针（接端子板如 IS400TBDAS1A） |
常见问题解答
Q1：这个模块用在什么系统？A：专门适配GE Mark VIe/VIeS 涡轮控制与安全系统，用于燃气 / 蒸汽轮机、发电机、ESD 紧急停车、FGS 火灾气体检测等，驱动电磁阀、接触器、阀门执行器等。
Q2：支持热插拔吗？A：支持在线热插拔（TMR 架构下），单工模式建议停机更换；热插拔需确保软件配置正确，避免通讯闪断影响系统。
Q3：能直接替换旧款输出模块吗？A：硬件兼容，但需核对 3 点：① 型号完全一致（IS420YDOAS1B）；② 固件版本 V05.00+，ControlST V06.01+；③ 端子板型号匹配（如 IS400TBDAS1A）。
Q4：质保多久？是原装正品吗？A：提供12 个月质保，全新原装正品，可提供原厂序列号官网核验、出厂检测报告与 SIL 认证文件，非翻新 / 维修件。
Q5：输出误动作 / 无反馈常见原因？A：3 个高频原因：① 24VDC 电源波动或接地不良；② DC37 端子板接线松动、触点氧化；③ 模块固件与 CPU / 端子板不兼容，需升级固件。
质量检测流程
- 入库验收：核验原厂装箱单、序列号；外观无划痕、端子完好；核对合格证与 SIL 认证文件齐全。
- 上机功能测试：搭建 Mark VIe 测试机架；通电自检，LED 状态正常；逐通道测试继电器动作与反馈；验证线圈 / 触点诊断功能；连续 24 小时运行，记录稳定性，出具测试报告。
- 电气参数测试：万用表测 24VDC 电源与通道电压；继电器触点导通 / 绝缘测试；DC37 接口耐压测试合格。
- 固件与配置核验：读取固件版本（V05.00+）并记录；备份出厂配置；核对 IONet 通讯参数与冗余设置。
- 最终质检封装：质检员签字确认；防静电袋密封，气泡膜 + 纸箱防护；贴 QC 合格标签（含日期）。
替换避坑指南
- DC37 端子板不匹配
- 问题：端子板型号错误（非 IS400TBDAS1A），导致输出无反馈或短路。
- 避坑：更换前核对端子板型号；接线后用万用表测量触点通断与电压。
- 案例：现场端子板型号不符，输出无法驱动电磁阀，更换匹配端子板后恢复正常。
- 双网通讯配置错误
- 问题：IONet 双 RJ45 网线接反或 IP 冲突，导致通讯中断或冗余失效。
- 避坑：更换前记录双网 IP 与端口；接线后用 ControlST 测试双网冗余切换。
- 固件版本不兼容
- 问题：新模块固件（V05.00+）与旧 CPU 固件不匹配，导致诊断误报或通道异常。
- 避坑：更换前读取 CPU 固件版本；采购时明确固件版本范围；替换后用 ControlST 刷新固件至兼容版本。
- 静电击穿元件
- 问题：干燥季节无防护操作，内部芯片烧毁，模块功能失效。
- 避坑：全程戴防静电手环、在防静电垫操作；冬季操作前触摸接地金属放电。
- 冗余模式配置错误
- 问题：TMR 架构下误设为单工模式，导致冗余失效、系统可靠性下降。
- 避坑：更换前确认系统冗余架构；在 ControlST 中核对模块冗余配置，下载后校验 TMR 切换逻辑。
