描述
产品深度介绍

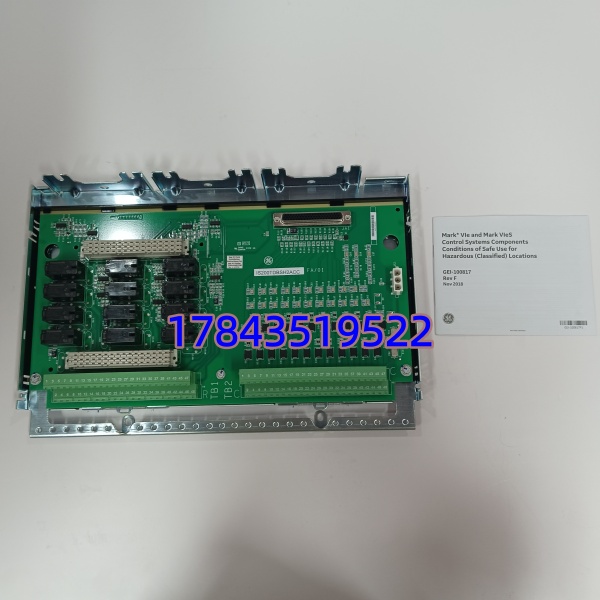

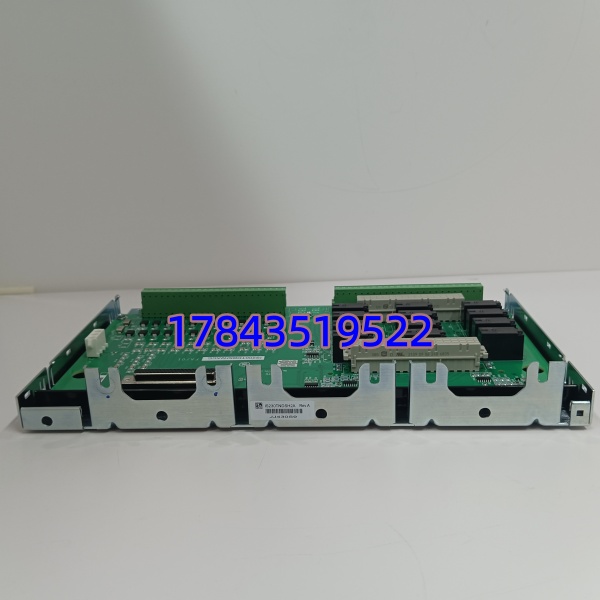

IS200TDBSH2ACC是 GE Mark VIe 系统的 simplex 模拟量 / 数字量端子板，专为燃气 / 蒸汽轮机控制设计。提供 24 路分组隔离输入（24V DC）与 12 路 Form‑C 继电器输出（5A/250V AC），内置浪涌与短路保护，支持 JW1/JW2 选件卡扩展功能。作为现场传感器、执行器与主控单元的接口，它保障信号可靠传输，适配电厂、油气等关键场景。IS230TNDSH2A是 Mark VIe 平台的高性能离散 I/O 模块，采用 667MHz 处理器与 QNX 系统，无风扇散热（0–65℃）。提供 16 路 DI/16 路 DO，支持硬冗余与热插拔，前面板多网口用于系统通讯与 HMI 连接。作为涡轮控制的核心部件，负责启停逻辑、联锁保护与状态监测，广泛用于发电、船舶与工业透平领域。
关键技术规格
IS200TDBSH2ACC
| 参数项 | 技术指标 |
|---|---|
| 输入通道 | 24 路分组隔离 DI，24V DC（16–32V） |
| 输出通道 | 12 路 Form‑C 继电器，5A/250V AC |
| 隔离电压 | 2.5kVrms，背板隔离 |
| 安装方式 | DIN 导轨或平面安装 |
| 工作温度 | -40℃～+85℃ |
| 尺寸 / 重量 | 标准板卡，约 1.2kg |
IS230TNDSH2A
| 参数项 | 技术指标 |
|---|---|
| 处理器 | 667MHz Freescale 8349 |
| 系统 | QNX 实时操作系统 |
| I/O 通道 | 16 路 DI/16 路 DO |
| 电源 | 18–36V DC，12W |
| 通讯 | 多网口，支持 CIMPLICITY HMI |
| 温度 | 0℃～+65℃（无风扇） |
| 冗余 | 支持 N+1 冗余与热插拔 |
技术避坑指南
1. 继电器触点过载
- 问题：触点烧蚀、粘连，导致控制失效
- 避坑：严格控制负载≤5A/250V AC，感性负载加续流二极管
- 案例：某电厂未加保护，3 个月后触点粘连，机组误停机
2. 通讯 IP 冲突
- 问题：IS230TNDSH2A 网口 IP 重复，通讯中断
- 避坑：更换前记录旧模块 IP，新模块按同地址配置
- 教训：曾因 IP 冲突，系统失联 4 小时，影响发电
3. 接地不良干扰
- 问题：信号波动、误触发，涡轮转速不稳
- 避坑：模块与机柜可靠接地，屏蔽层单端接地
- 警示：接地电阻 > 4Ω 时，干扰明显增加
4. 固件版本不兼容
- 问题：新模块固件过新，与旧系统通讯异常
- 避坑：采购时确认固件版本，必要时降级匹配
- 案例：固件 V5.2 与旧系统 V4.8 不兼容，通讯超时
5. 热插拔操作不当
- 问题：背板浪涌，模块烧毁
- 避坑：IS230TNDSH2A 支持热插拔，但需冗余配置下操作
- 警告：单模块运行时热插拔，极易损坏背板电路
