描述
产品详情

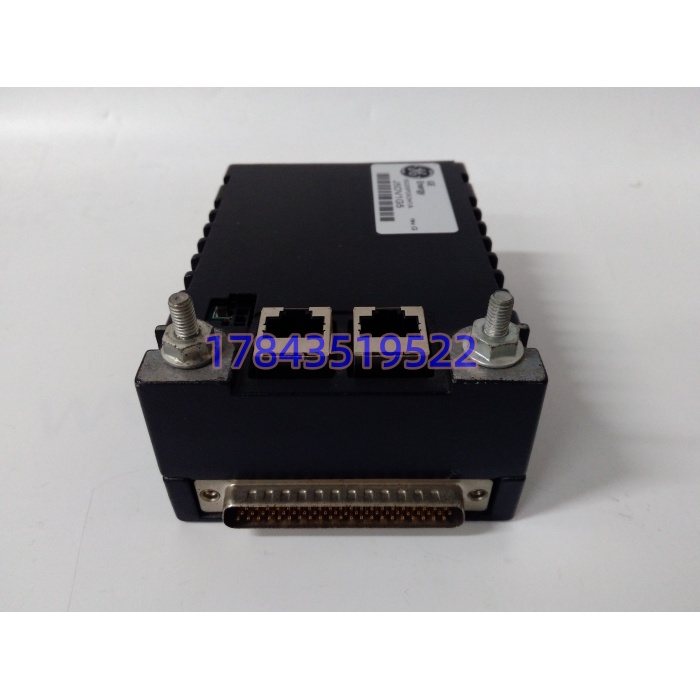

・完整型号：IS220PDIOH1A・品牌：GE・适配系统：Speedtronic Mark VIe 燃气、蒸汽轮机控制系统，IONet 分布式 I/O 网络
规格参数

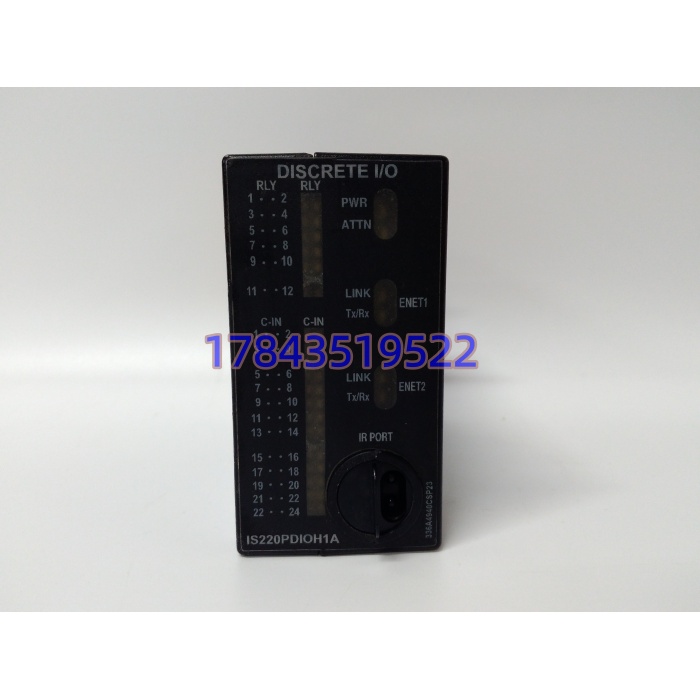

| 参数项目 | 参数信息 |
|---|---|
| 官方名称 | Packaged Discrete Input‑Output Pack IS220PDIOH1A |
| 通道配置 | 24 路 DI 干接点输入，12 路 Form‑C 继电器输出，输出状态回读诊断 |
| 输入滤波 | 硬件 4ms 滤波，AC 共模抑制 60Vrms |
| 隔离等级 | 通道间光电隔离 1500Vrms；模块对地隔离 |
| 继电器触点 | Form‑C，5A@250VAC /5A@30VDC |
| 通讯接口 | 双 RJ45 IONet 冗余以太网，Mark VIe 专用 I/O 网络 |
| 供电 | 模块侧 28VDC 供电；现场信号 24VDC 干接点 |
| 安装方式 | DIN35 导轨，需搭配 TDBS/TDBT 配套端子底座 |
| 工作温度 | 0℃ ~ +60℃；板载内部温度传感器，超温报警 |
| 状态指示 | 模块 RUN/FAULT 灯，通道状态 LED；硬件 ID 芯片自动识别版本 |
| 热插拔 | 支持热插拔，但本模块全部 DI/DO 信号短时中断，联锁有动作风险，不可无旁路直接在线抢修 |
| 版本提醒 | 硬件 Rev 版本区分，固件需要和 ToolboxST 工程版本匹配；不可与 PDIA/PDOA 单功能模块直接互换 |
产品介绍
（运维现场经验视角）IS220PDIOH1A 是 Mark VIe 系统最常用的分布式开关量 I/O 包，很多燃机现场机柜间直接布置该模块，就地采集大量阀门反馈、联锁开关，驱动跳闸电磁阀，不用把几百根硬线拉到中央控制柜。现场踩坑点：1、该模块必须配 TDBS/TDBT 端子底座，模块本体不能直接接现场线缆；底座损坏只换 I/O 包解决不了问题，很多运维只采购 IS220PDIOH1A 本体，忽略底座备件。2、虽然硬件支持热插拔，但是模块一旦拔出，本单元全部 12 路继电器输出会断开，涉及机组 ESD、燃料切断回路必须提前做联锁旁路，严禁直接带电拔模块处理故障。3、继电器属于机械触点，长期频繁动作会出现触点烧蚀粘连；模块自带输出回读，如果指令和回读状态不一致，ToolboxST 直接报通道不匹配故障，不要直接在软件屏蔽报警。4、板载温度报警是高频隐性故障，机柜滤网堵塞、散热变差，模块报内部超温，会出现 I/O 随机闪断，不一定是模块硬件损坏。原厂订货周期很长，一旦模块故障无现货，机组经常被迫降负荷运行。
应用场景与库存策略
模块故障不会直接跳机，但本模块管辖全部联锁 DI/DO 失效，机组保护能力缺失，必须降负荷；很多电厂重视 CPU、控制器板，对分布式 PDIO I/O 包备货不足。
- 联合循环电站 Mark VIe 燃气轮机：燃料阀、放空阀、润滑油系统联锁信号采集与驱动；建议关键机组备 1 套完整 I/O 包 + 配套端子底座，划入 B 类轮机 I/O 备件。
- 炼化自备电站、油气平台 Mark VIe 蒸汽轮机、透平机组 ESD/FGS 联锁机柜。
- 海外 Mark VIe 改造项目：海外订货周期长，项目阶段提前锁定现货；跨境运输震动会造成继电器内部机械损伤，到货要全通道测试。
真实案例：某热电厂燃机 IS220PDIOH1A 其中一路输出继电器触点粘连，阀门反馈回读报警，机组触发降负荷。仓库仅有模块本体，缺少备用 TDBS 端子底座，现场底座端子已经老化，临时改造接线耗时 11 小时。事后运维把全部 PDIO 模块连同配套底座纳入备件台账，大修期间对高动作次数继电器通道做导通检测。
