产品深度介绍

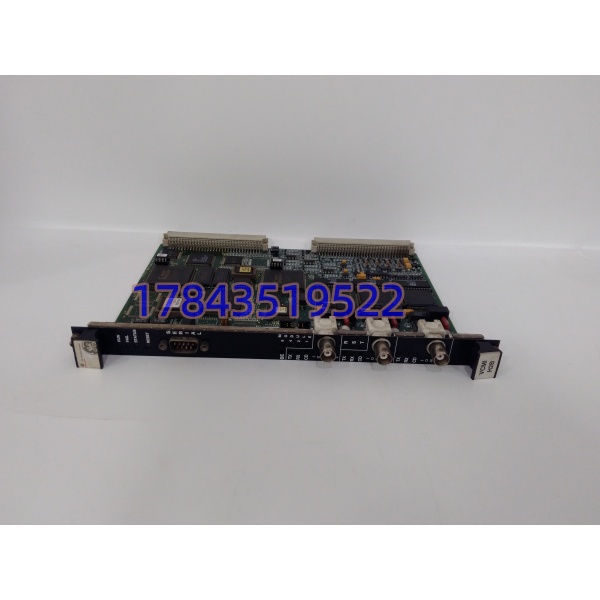

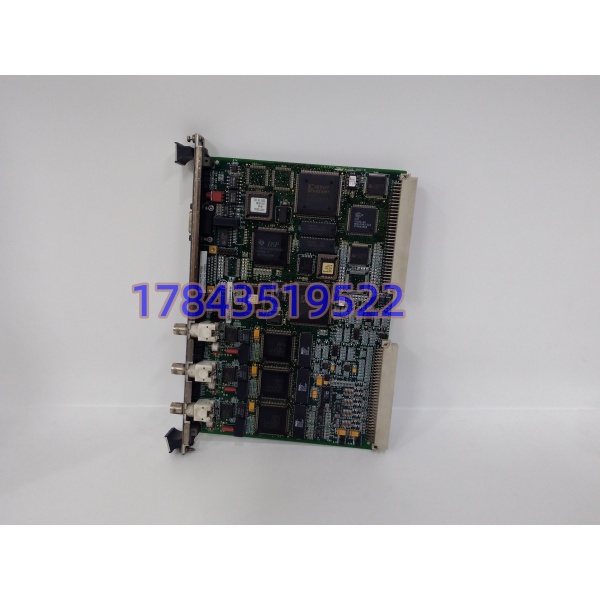

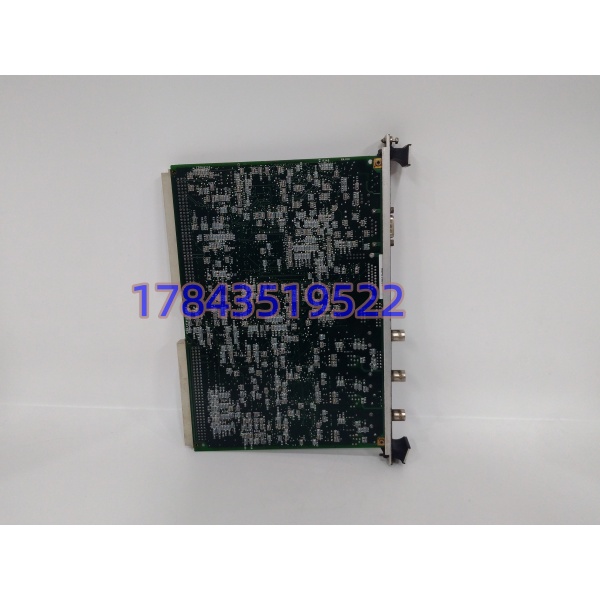

当燃气轮机主控机架通讯中断，上位机失去全部 I/O 测点，机组随时面临保护性跳闸 ——IS215VCMIH2BE 搭配 IS200VCMIH2BEE 面板总成，就是整套 Mark VI 系统的数据交换中枢。
这套 VCMI 组合板卡专门服务 GE Mark VI 涡轮控制系统，作为 VME 总线主设备统一管理机架内所有 I/O 卡件地址，同时依托三路 IONet 网络实现跨机架实时数据交互。大量联合循环电厂数据显示，稳定工况下该模块 MTBF 超过 55,000 小时，广泛承担燃机启动调节、负荷控制、超速保护相关信号转发工作。整套板卡支持 TMR 三重冗余架构，单通道通讯故障不会直接触发机组停机，适合连续运行的发电场景。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整总成型号 | IS215VCMIH2BE（主板）+ IS200VCMIH2BEE（前面板），二者必须成套匹配上机 |
| 硬件规格 | 6U 高度 VME 标准欧式卡 |
| 网络接口 | 3 路 IONet 10Base2（BNC 同轴接头，TMR 三重冗余） |
| 调试端口 | 1 路 RS232 串行接口，本地诊断维护 |
| 处理器 | TMS320C32 32 位浮点 DSP |
| 总线职能 | VME 总线主控，自动识别机架内全部子板 ID |
| 面板指示灯 | RUN、FAIL、STATUS 状态灯；每路 IONet 配备 TX/RX/CD 信号指示灯 |
| 工作电压 | 24 V DC（机架背板供电） |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 适用系统 | Speedtronic Mark VI；不兼容 Mark VIe |
| 原厂状态 | 正式停产，不再接收原厂新订单 |
应用场景与行业案例
这块 VCMI 板卡看着只是通讯板，一旦失效，整套 VME 机架所有采集、保护信号全部失联，机组只能紧急停机。
- 燃气发电厂联合循环机组：Mark VI 主控机架核心通讯部件，转发转速、温度、火焰检测全部测点数据至上位 SCADA。
- 油气长输管道压气站：驱动大型燃气压缩机控制逻辑，保障连续增压输送，停机检修窗口期极短。
- 炼化自备热电厂：高温、高粉尘厂房环境，依托三防涂层抵御现场腐蚀气体。
- 冶金高炉配套燃气发电机组：支撑多重安全联锁回路，避免误跳闸造成生产中断。 假设一套老旧燃机控制机架，如果缺少现货备件，等待海外调货周期普遍在 60 天以上。
真实场景微案例 北方某炼化自备电厂一台 6F 燃气轮机深夜告警，系统持续报 IONet 通讯丢包，初步排查锁定 VCMI 板异常。原厂订货周期长达 2 个月，机组无法长时间带病运行。现场紧急调取库存 IS215VCMIH2BE 成套备件，利用夜间低负荷窗口停机更换。全程断电更换耗时 2.5 小时，上电后三路 IONet 通讯恢复正常，测点全部刷新，顺利避开计划外停机，避免单日接近百万的产能损失。
补充采购技术提示
- IS215VCMIH2BE 主板与 IS200VCMIH2BEE 前面板一一对应，不能随意混搭其他后缀版本；采购务必成套下单。
- 严禁热插拔；带电拔插极易损毁 VME 背板连接器，甚至造成整架卡件击穿。
- 替换前务必记录原有 IONet 同轴电缆终端电阻配置，总线两端必须配置 120Ω 终端。
- 询价时明确告知现场系统软件版本，部分新旧固件版本存在 IONet 通讯握手不兼容问题。
