产品深度介绍

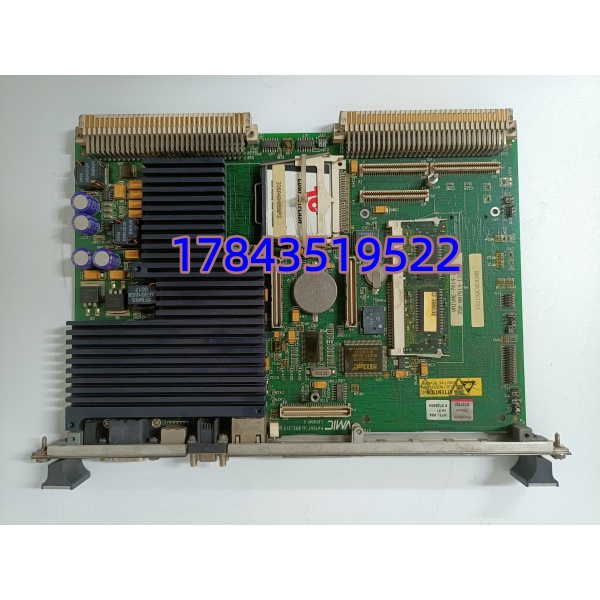

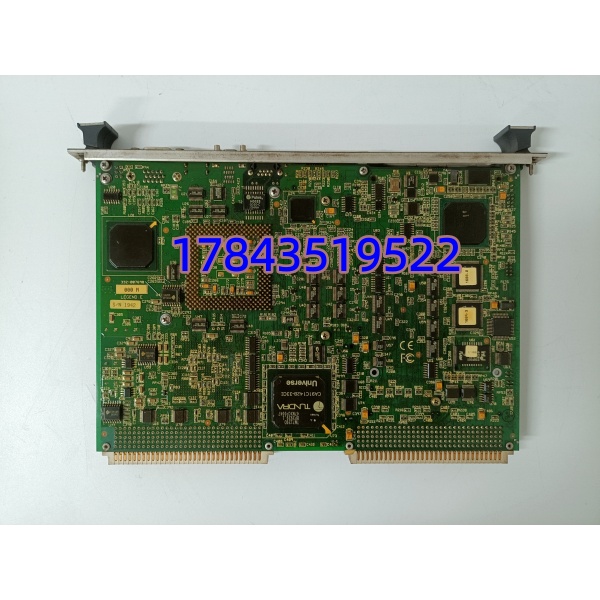

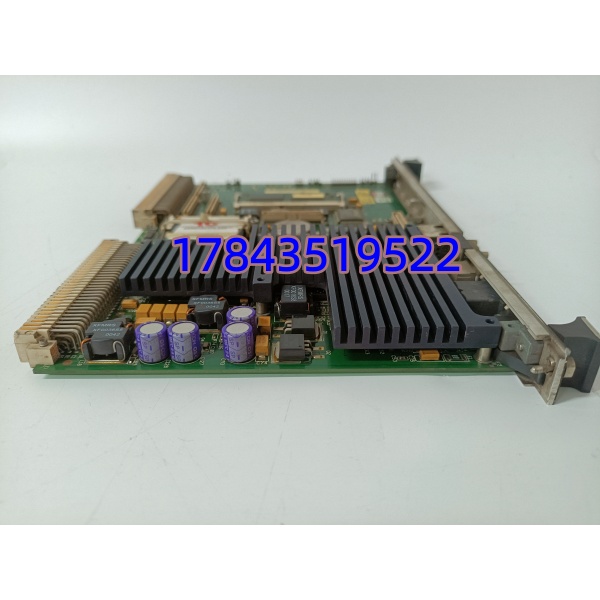

GE IS215UCVEH2AB（VMIVME-7614-132）是 Mark VI 涡轮控制系统标准运算主控板，6U 单槽 VME 架构，适配 13 槽 / 21 槽标准涡轮控制机架，作为整套机组的运算中枢，通过 VME 背板与所有转速、温度、阀位 I/O 卡件高速交互。板载 300MHz 工业级 Celeron 处理器，搭载 QNX 多任务实时操作系统，支持机组启停顺控、转速 PID 闭环、超速保护、振动联锁等复杂涡轮控制逻辑；前面板集成网口、串口、VGA 调试接口，内置 32KB 电池备份 SRAM，断电留存机组参数与报警记录，CompactFlash 固态存储程序，耐受电厂高温、粉尘、电磁干扰工况，是老旧 Mark VI 机组主控故障替换刚需备件。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 核心处理器 | Socket370 Celeron，主频 300MHz 工业低功耗版本 |
| 内存存储 | 32MB DRAM 运行内存，16MB 板载 Flash；32KB 电池 SRAM 参数缓存 |
| 存储扩展 | CompactFlash 插槽，最大支持 512MB 固态程序盘 |
| 总线标准 | VME64 双 P1/P2 背板总线，64 位并行高速数据交互 |
| 前面板接口 | 10/100Mbps RJ45 以太网、RS232 调试串口、VGA 显示、PS/2 键鼠口 |
| 实时系统 | 预装 QNX 工业实时操作系统，毫秒级控制周期 |
| 看门狗 | 硬件独立看门狗定时器，程序卡死自动复位整机 |
| 供电规格 | VME 背板 + 5V/12V 直流，整机最大功耗 8A |
| 工作温区 | -40 ℃ ~ +70 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 机械尺寸 | 标准 6U VME 单槽板卡，适配 13/21 槽涡轮机架 |
| 适配机组 | 燃气轮机、蒸汽轮机、联合循环、风电增速机 Mark VI 系统 |
技术避坑指南
1. 固件跨代不匹配，机组调节失控跳闸
真实案例：联合循环电厂更换 IS215UCVEH2AB 未核对固件，新版总线时序改动，机组转速 PID 调节震荡，触发超速保护停机，全厂负荷波动，停工 3 天刷写适配镜像恢复。避坑要点：拆机前串口读取旧主控完整固件版本，采购时明确告知版本区间；现货可提前免费协助刷写匹配固件，避免现场机组停机调试。
2. 随意更换 VME 机架槽位，整机 I/O 全部失联
这是现场最高频低级失误，运维人员图方便将主控移至空闲槽位，VME 总线硬件地址偏移，所有温度、阀位采集通道全部失效，机组失去监控。避坑要点：拆机前完整拍照记录精确槽位编号，新主控严格安装至原槽位；上电前组态软件扫描机架，确认全部 I/O 在线再解除联锁旁路。
3. 未旁路联锁直接拔插主控，机组紧急跳闸停机
问题：更换作业省略联锁旁路步骤，VME 总线通讯中断瞬间，Mark VI 系统判定主控故障，执行机组紧急停机，发电量大幅损失。避坑要点：标准化作业第一步必须完成机组联锁旁路，运行班组全程监护，确认旁路生效、机组处于安全状态后再断电拆装板卡。
4. 静电击穿 VME 背板总线芯片
真实案例：冬季干燥电厂中控室，工程师未佩戴防静电手环插拔主控背板，上电后 VME 总线一路永久失效，原厂备件交期 20 周，机组长期降级运行，失去超速冗余保护。避坑要点：拆装主控、插拔 CF 卡全程佩戴防静电手环；工控机柜可靠接地，中控室增设加湿设备，禁止徒手触碰板卡背部金属连接器。
5. CF 程序卡安装不到位，系统反复启动失败
问题：CF 闪存卡未完全推入卡槽锁死，上电后无法读取控制程序，主控无限重启，机组无法恢复监控。避坑要点：拆卸、安装 CF 卡全程在防静电垫操作，推入后轻拉确认无松动；上电前单独通电测试系统能否正常加载程序，再接入整机机架。
