描述
产品详情
・型号：IS200TTURH1CFD、IS230TNTRH1C・品牌：GE・系列：Speedtronic Mark‑VIe
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件组成 | IS200TTURH1CFD 接线端子底板；IS230TNTRH1C 可插拔 I/O Pack 处理单元 |
| 系统总线 | IONet 高速工业以太网，100M 全双工 |
| 架构适配 | 支持单重、双重、TMR 三重冗余燃机控制站 |
| 现场回路 | 跳闸继电器回路、磁阻转速探头、开关量输入输出；额定 125VDC 回路供电 |
| 安装方式 | DIN 导轨安装，Pack 直接插装在端子底板上 |
| 诊断能力 | Pack 板载状态 LED；回路短路、断线故障上报控制器 |
| 工作温度 | 0℃ ~ +60℃（控制柜内，以原厂手册为准） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20，仅限机柜内部使用 |
| 生命周期 | 原厂永久停产，无全新原厂订货渠道 |
产品介绍

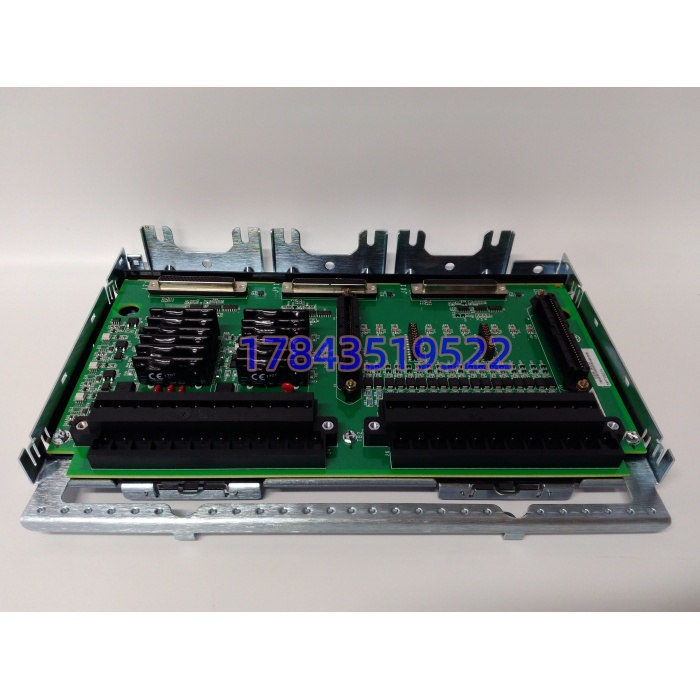

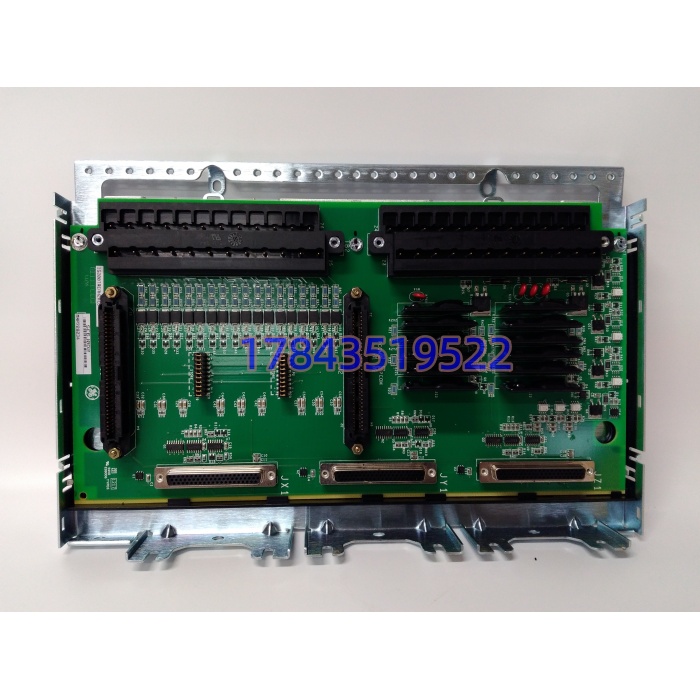

IS200TTURH1CFD 是 Mark‑VIe 分布式 I/O 的端子底板，所有现场电缆直接接到此板；IS230TNTRH1C 是插在底板上的 I/O Pack 处理单元，两块必须成套配对才能工作，不能分开单独使用。整套硬件负责采集燃机超速跳闸回路、磁阻探头转速信号、保护开关量，信号经 Pack 处理后通过 IONet 上传燃机主控制器。
坦白讲，很多采购只看其中一个型号，忽略成套关系，买回来无法投用。市面上流通货源以拆机备件为主；高频故障点：IS230TNTRH1C 内部电源芯片损坏、底板连接器氧化、跳闸回路继电器老化；底板外壳完好，不代表 Pack 内部处理回路正常。硬件版本不同，固件有匹配约束，版本不兼容会出现 IONet 通讯间歇性丢包。
应用场景与行业案例
痛点切入：我在现场遇到过，这套组件一旦异常，燃机保护回路失效，机组会触发非计划跳机。国内不少联合循环电厂、石化自备电站还在运行 Mark‑VIe 老机组，原厂不再提供硬件供货。只更换 Pack，底板连接器氧化没有处理，会出现时好时坏的隐性故障，排查周期很长。
典型场景
- 燃气‑蒸汽联合循环电厂：燃机 TMR 三冗余保护站信号采集与跳闸回路处理。
- 石化企业自备电站：GE 燃机 Mark‑VIe 存量系统维护。
- 天然气压气站：透平驱动机组保护控制。
- 海外引进机组国产化运维：无原厂现场技术支持，依靠拆机备件维持运行。
真实案例某联合循环电厂燃机出现间歇性保护报警，控制器报 IONet 节点通讯闪断。现场人员直接更换 IS230TNTRH1C I/O Pack，上电之后报警短暂消失，运行 3 天后故障复现。拆机检查发现 IS200TTURH1CFD 底板 Pack 插槽引脚氧化，接触电阻不稳定。同时更换 IS200TTURH1CFD 底板与 IS230TNTRH1C Pack，核对硬件固件版本，紧固全部现场接线，长时间观察，通讯闪断故障彻底消除。事后运维定规矩：该套备件入库，必须成套保存底板 + Pack，上机前检查连接器状态。
