描述
产品详情

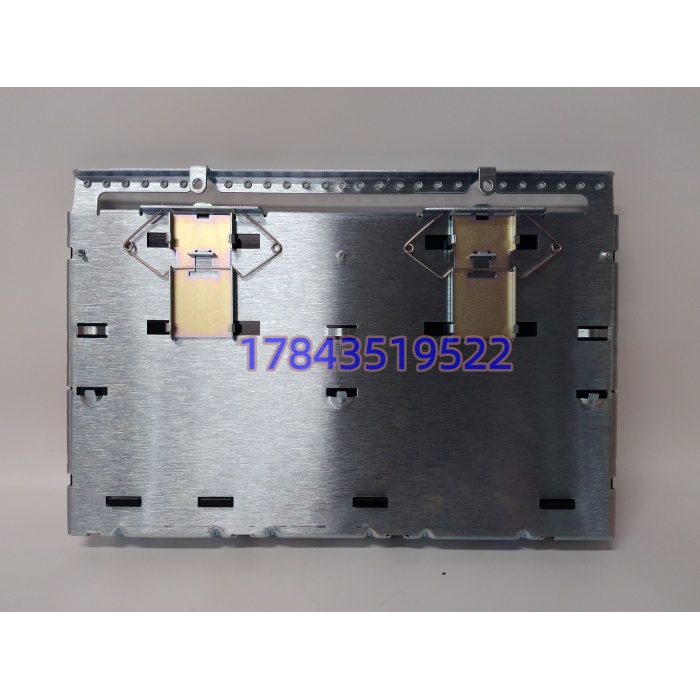

・型号：IS200TREAH2AED ・品牌：GE ・系列：Speedtronic Mark VI
规格参数
| 参数项目 | 技术指标 |
|---|---|
| 架构 | TMR 三取二表决输出 |
| 继电器类型 | Form C（SPDT） |
| 触点额定 | 5A@250VAC / 5A@30VDC 阻性负载 |
| 线圈供电 | 24VDC，18~32VDC 可用 |
| 诊断功能 | 线圈开路检测、触点粘连检测 |
| 隔离等级 | 线圈与触点间 1500Vrms |
| 连接器 | 50 针排线对接 PPRO I/O 包，螺丝端子接现场 |
| 工作温度 | -30℃ ~ +65℃ |
| 湿度 | 5%~95%，非冷凝 |
| PCB 防护 | 三防涂层，AED 版本增强防护 |
| 配套 I/O 包 | PPRO 保护 I/O 包 |
| 重量 | 约 0.5kg |
| 组态方式 | 板载跳线分配信号扇出 |
产品介绍
IS200TREAH2AED 是 Mark VI 燃机 / 汽机控制柜内的 TREA 跳闸端子板，不做运算，只作为保护硬回路的功率输出接口，接收 PPRO 保护包的三通道表决信号，驱动燃油遮断电磁阀、润滑油跳闸回路。 坦白讲，这块板是机组遮断硬通道的最后一环。我在现场见过拿普通 DO 端子板顶替，普通 DO 没有三取二硬件表决，单通道误动作直接跳机。同系列不同后缀跳线定义不一样，换件之后不能直接沿用老图纸，必须核对跳闸回路跳线。
应用场景与行业案例
很多机组只关注 PPRO 保护包，忽略这块端子板。柜内振动、凝露、回路浪涌，很容易造成继电器触点粘连或者线圈断线；一旦粘连，保护指令下发后遮断回路拒动，是很致命的隐患。
- F 级燃机电站：Mark VI 主控柜，燃料紧急遮断电磁阀驱动
- 火电汽轮机组：ETS 跳闸回路、主汽门遮断硬接点输出
- 联合循环机组：余热锅炉保护联锁、润滑油低油压跳闸输出
- 化工自备电站：燃气轮机 ESD 紧急停机回路
真实案例：某 9FA 机组，检修后做静态跳闸试验，多次出现单通道跳闸信号无法正确动作。后台 PPRO 诊断全部正常，查电缆、保险都没问题，最后定位 TREA 板其中一组表决继电器线圈内部虚焊。当时机组随时准备启动，不敢带负荷试跳闸。备件仓备好同后缀 TREA 板，断电更换、核对跳线、重做静态跳闸试验，三取二表决逻辑恢复正常。干 Mark VI 的都清楚，跳闸回路这种硬件表决板，静态试验能查出的隐性故障，比机组带载后出事强太多。
