描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | IS200TPROH1BBB |
| 制造商 | GE（通用电气） |
| 适配系统 | Mark VI / Mark VIe 涡轮控制系统 |
| 电源 | 24VDC |
| 端子配置 | 2×48 位高密度端子排 |
| 输入信号 | 9 路热电偶、3 路模拟电流、转速 / 键相信号 |
| 保护功能 | 金属氧化物压敏电阻（MOV）浪涌保护 |
| 工作温度 | -40°C ~ +85°C |
| 尺寸 | 约 118×25×110 mm |
| 重量 | 约 300 g |
| 特性 | 信号预处理、电磁干扰防护、故障诊断 |
产品深度介绍

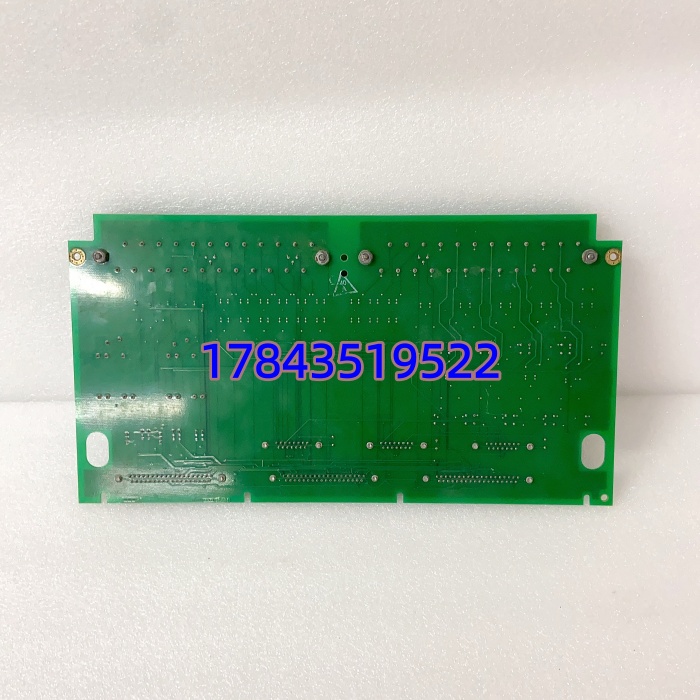

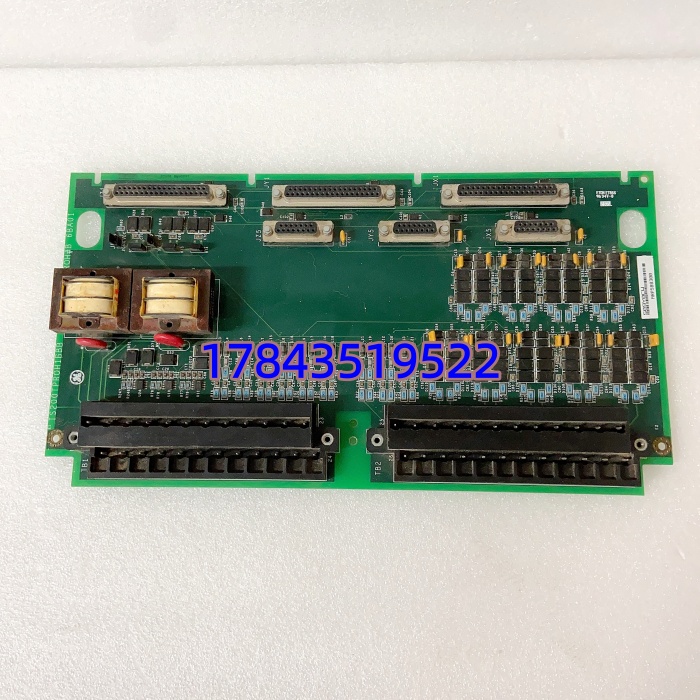

GE IS200TPROH1BBB 是 GE 专为 Mark VI/VIe 涡轮控制系统设计的保护端子板，核心作用是采集燃气 / 蒸汽轮机的关键运行参数，为独立超速保护系统（VPRO）提供信号源。
该板子配备 2 组 48 位高密度端子排，可接入 9 路热电偶、3 路模拟电流及转速 / 键相信号，内置浪涌保护器件，能抵御工业现场电磁干扰。作为信号链的关键环节，它将现场传感器信号预处理后传输至 VPRO，构成独立于主控系统的紧急超速与同步保护体系，保障机组安全运行。
应用场景与行业案例
工程痛点
大型涡轮机组运行中，转速超阈值、排气超温等故障会引发严重安全事故；现场信号干扰强，普通采集板易失真，导致保护系统误动或拒动，造成非计划停机，单次损失可达数十万。
典型应用场景
- 燃气轮机发电适配 GE Frame 6B/7E/9F/7HA/9HA 等机型，采集转速、排气温度、发电机电压信号，用于紧急超速（EOS）与排气超温保护。
- 蒸汽轮机电站大型火电 / 联合循环电厂（CCPP）Mark VI 系统标配，监测轴承温度、蒸汽压力、电网同步信号，保障并网与甩负荷安全。
- 工业驱动汽轮机化工、冶金行业驱动压缩机 / 鼓风机的汽轮机，提供超速保护与关键参数监测，适配高温、高粉尘、强电磁干扰环境。
真实案例
某联合循环电厂 9F 燃气轮机 Mark VI 系统突发保护误动，停机排查发现原端子板信号滤波失效，电磁干扰导致转速信号漂移。更换 IS200TPROH1BBB 后，信号稳定性显著提升，连续运行 6 个月无异常，避免了因非计划停机导致的数百万损失。该电厂后续将同型号机组的端子板全部升级为同款型号。
核心卖点与差异化
- 独立保护链路：专为 VPRO 设计，构成独立于主控的超速保护系统，避免共因故障。
- 宽温抗扰设计：工作温度 – 40°C~+85°C，内置 MOV 浪涌保护，抗电磁干扰能力强。
- 多信号集成：单板集成热电偶、模拟电流、转速信号采集，简化系统架构。
- 原厂严格测试：全新原装，出厂 100% 功能测试，提供测试报告，质保一年。
- 即插即用：适配 Mark VI/VIe 系统，无需额外配置，直接替换旧板，减少停机时间。
