描述
产品详情
・型号：IS200TBCIH1CCD・品牌：GE・系列：Speedtronic Mark VI IS200
规格参数
- 信号类型：干触点数字输入
- 输入通道数量：24 路
- 激励电压：DC24V
- 通道电流：前 21 路 2.5mA / 点，后 3 路 10mA / 点
- 对外接口：螺钉接线端子、多组板卡连接器
- 适配系统：Mark VI 涡轮控制系统，不可用于 Mark VIe，以原厂手册为准
- 安装方式：机架底座安装
- 工作温度：‑40℃ ~ +85℃，机柜内部无凝露
- 防护等级：IP20，仅控制柜内使用
- 整机功耗：约 10W
- 适配线缆：配套专用 I/O 扁平电缆连接核心板
- PCB 涂层：带三防涂层，适配电厂高湿度粉尘工况
- 硬件约束：需要和对应核心 I/O 板配对使用，不能单独运行
产品介绍

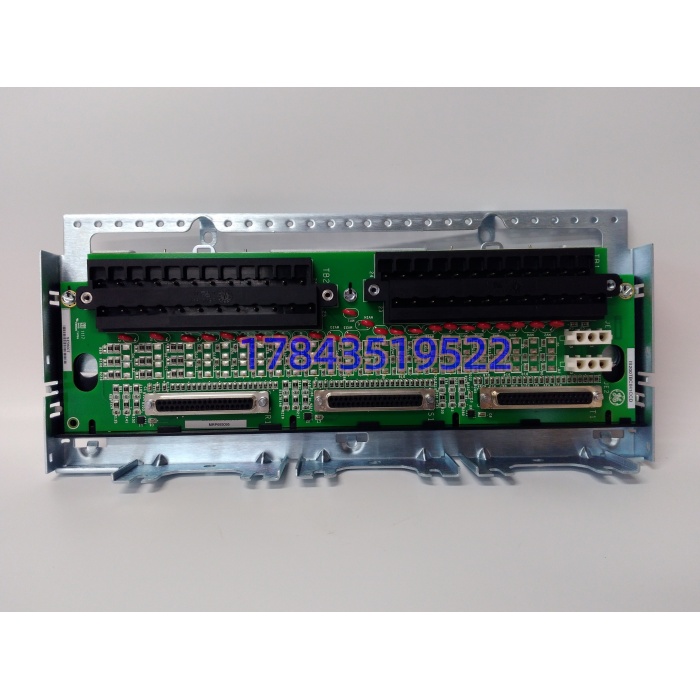

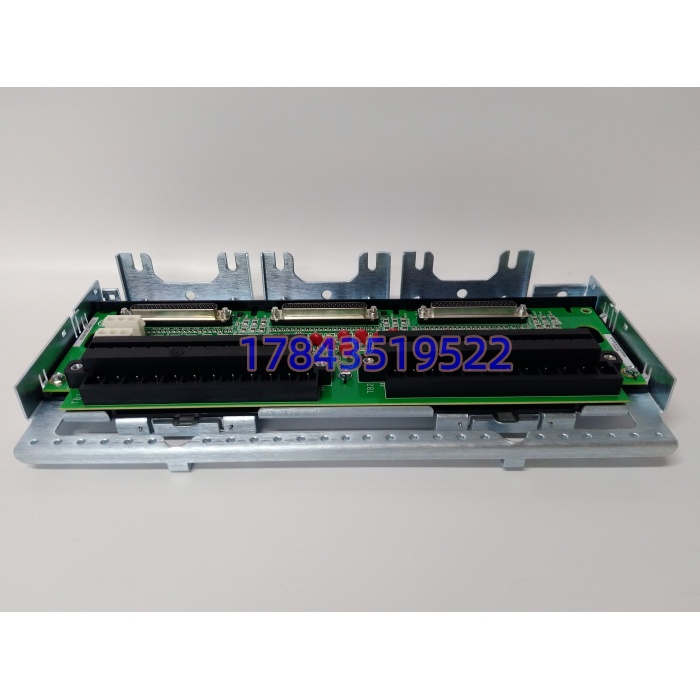

IS200TBCIH1CCD 是 Mark VI 涡轮机组控制系统配套的端子板，现场急停、阀位反馈、就地远方这类干接点信号先接入本板，再通过板载连接器送至系统 I/O 处理板，起到信号转接、接线隔离的作用。
坦白讲它只是端子转接硬件，内部没有主控逻辑。现场经常出现只坏端子板，后端核心 I/O 板完好的情况。我在现场遇到过同系列外观近似端子板，外形尺寸接近，但通道电流、引脚定义不一样，直接上机后部分测点读取异常。该硬件早已停产，很多燃气、蒸汽轮机电厂没有条件改造控制系统，依靠存量备件维持机组运行。
应用场景与行业案例
端子板一旦出现通道损坏，对应测点直接丢失；板卡整体故障，全部 24 路开关量信号失效，机组保护、阀位反馈信号全部无法采集，会触发机组跳闸风险。
- 联合循环电厂燃气轮机：采集就地阀位、急停、就地远方干接点信号，接入 Mark VI 保护系统。
- 热电厂蒸汽轮机辅控：汽轮机辅设备开关状态采集，参与联锁逻辑判断。
- 油气厂驱动透平机组：透平本体配套开关量测点采集，机组停机保护回路。
- 存量海外改造项目：原有 Mark VI 机组，整机改造预算受限，只做备件替换。
真实案例：某热电厂燃气轮机运行中 IS200TBCIH1CCD 出现部分通道烧毁，机组画面上多个阀门反馈信号丢失。仓库拿了一块同系列别的型号端子板，能够安装到位，接线端子可以对上，上机后大半测点正常，但后 3 路通道电流不匹配，阀位反馈反复跳变。机组只能降负荷运行，等待 IS200TBCIH1CCD 正确备件到货，耗时 5 天。事后仓库台账登记完整型号，备注通道电流差异。
