描述
产品详情
・型号：IS200SRTDH2ACB・品牌：GE・系列：Mark VI Speedtronic 轮机控制系统
规格参数
| 参数项目 | 参数说明 |
|---|---|

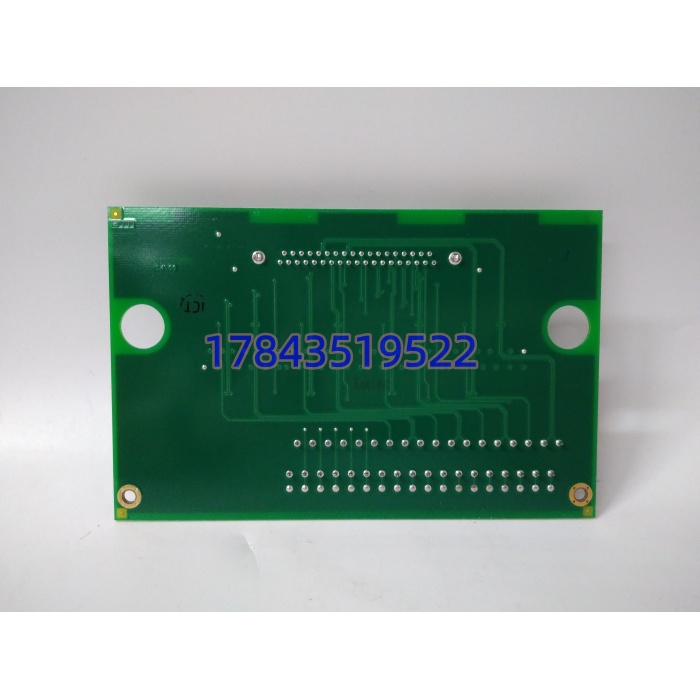

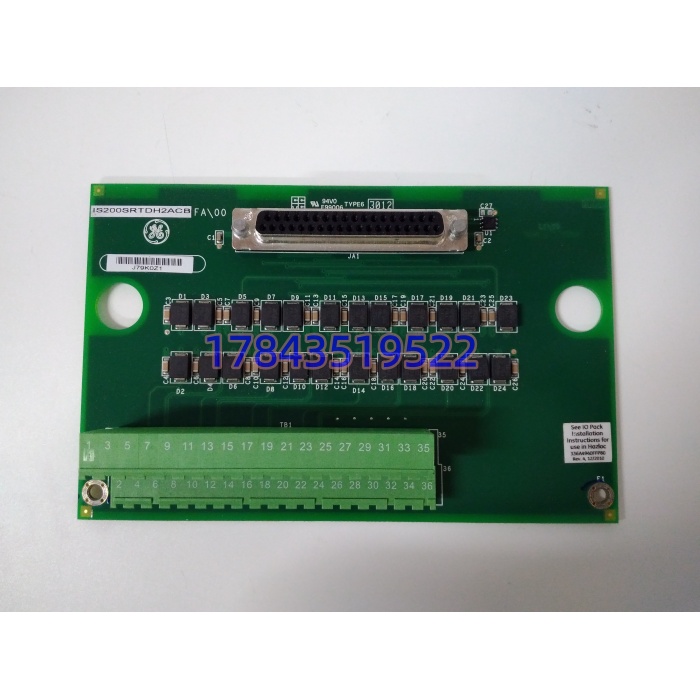

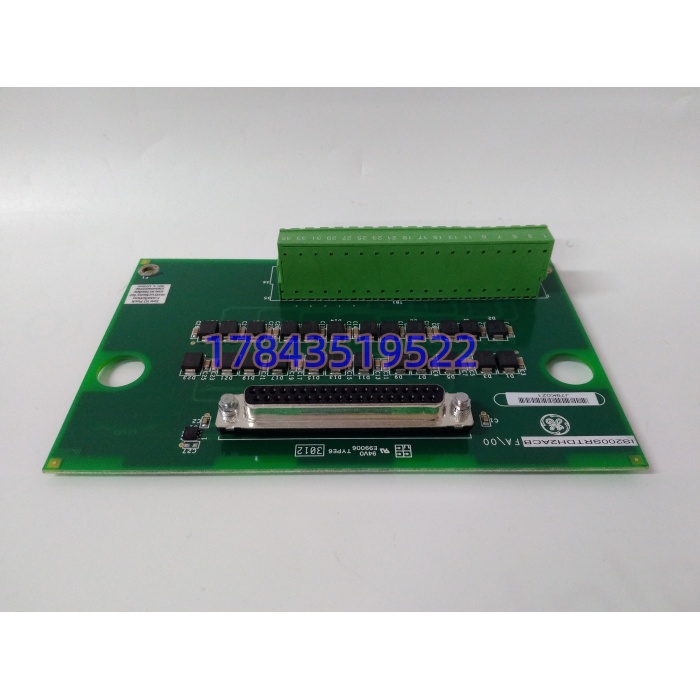

| 全称 | IS200SRTDH2ACB RTD 输入端子板 |
| 通道配置 | 8 路 RTD 热电阻输入，支持 Pt100、Pt1000，兼容 2/3/4 线制接线 |
| 对外接线 | 可拆卸螺钉端子排；内部 SCSI 排线对接 VRTD 处理器板 |
| 板载防护 | 每一路通道配置浪涌、过压保护器件 |
| 安装方式 | Mark VI I/O 机箱螺丝固定 PCB 插板，Simplex 单重系统使用 |
| 工作温度 | 0℃～+60℃，控制柜无凝露环境 |
| 储存温度 | -40℃～+85℃ |
| 防护等级 | IP20，仅限电控柜内部使用 |
| 生命周期 | GE 原厂停止量产，无全新原厂订单；市场货源以拆机、经过整机测试翻新件为主 |
| 兼容边界 | ACB 为后期硬件改版，优先完整后缀匹配；不能直接替换 IS200SRTDH1A，硬件排线定义存在差异 |
产品介绍
（随机切入策略：B 技术定位）很多现场维护人员误以为这块板带 A/D 转换，实际上 IS200SRTDH2ACB 只是信号终端板，不做模数转换，温度运算全部交给配对的 VRTD/PRTD 处理器板完成。板上每一路都有保护器件，现场热电阻短路、感应浪涌，优先损坏本板保护元件，保护后端昂贵的处理器板。严格来说，该板只用于 Mark VI Simplex 单重 I/O 机箱，TMR 三重冗余机箱硬件选型不一样。采购最容易踩坑：只写 IS200SRTDH2A，漏掉 ACB 后缀，拿到早期版本，部分通道保护电路不一致。供应链现状：存量联合循环电厂、炼化自备燃机大量在用；新项目切换 Mark VIe 平台。备件资金中等，不建议大批量囤货，优先供应商寄售降低呆滞库存风险。
应用场景与库存策略
端子板故障会造成对应 8 路温度测点全部丢失，轴承温度、排气温度无反馈；虽然不会直接触发跳机，但机组失去热保护监视，属于重大运行隐患。海外寻源周期 8‑12 周，现货溢价高。
- 燃气‑蒸汽联合循环电厂 Mark VI 系统：轴承、排气、缸体温度采集；建议备 1 块 B 类冷备件。
- 炼化自备电站燃机 / 汽机装置：年度大修前完成备件上电核验。
- 海外存量轮机维保项目：优先锁定现货，规避跨境长交期延误检修窗口。
真实案例：西南某燃机电厂多组轴承温度测点报坏点，现场反复检查热电阻传感器、现场接线，问题依旧。排查确认 IS200SRTDH2ACB 部分通道保护器件击穿。采购只写基础型号 IS200SRTDH2A，收到早期版本，上机出现个别通道读数漂移。更换完整 IS200SRTDH2ACB 硬件，全部温度测点恢复正常。库房台账明确：订货必须带全 ACB 后缀。
