描述
产品深度介绍

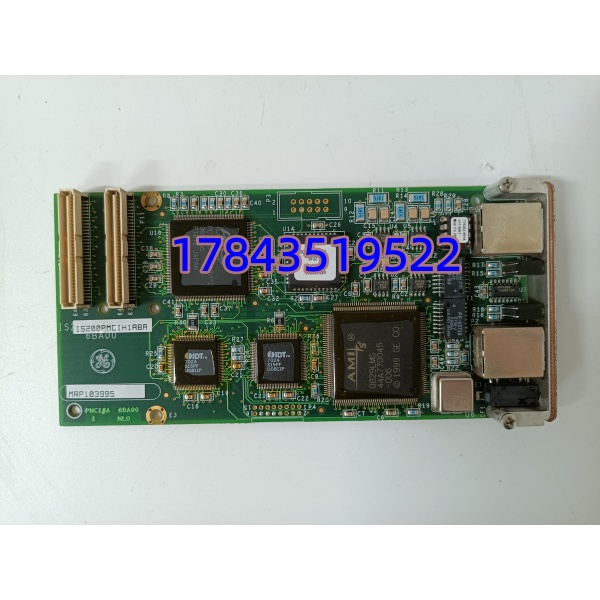

GE IS200PMCIH1ABA 是专为 Mark VI 燃机控制系统设计的标准 PMC 尺寸通讯扩展板，适配 6U VME 主控 CPU 背板插槽，是机组实现对外数据交互的核心扩展硬件。模块搭载两路独立百兆以太网接口，支持双链路冗余通信，单链路中断时毫秒级自动切换，避免监控数据丢失；板载专用通讯处理芯片，分担主控 CPU 网络数据运算压力，稳定传输转速、温度、阀位、联锁报警等机组实时参数。广泛配套火电、炼化厂燃气 / 蒸汽轮机 MKVI 主控机架，老旧机组扩容网络无需更换整套 VME 主控背板，仅加装本模块即可拓展对外监控通道，缩短停机改造时长。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | IS200PMCIH1ABA |
| 安装规格 | 标准 PMC 单宽板卡，VME64 背板插槽适配 |
| 网络接口 | 2 路 RJ45 10/100Mbps 自适应以太网（A 网 / B 网冗余） |
| 同步接口 | SYNC 时钟同步端子，机组时序对齐 |
| 供电方式 | VME 背板 24V 直流输入，板载降压至 5V 芯片供电 |
| 工作功耗 | ≤9 W |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 存储运输温度 | -40 ℃ ~ +85 ℃ |

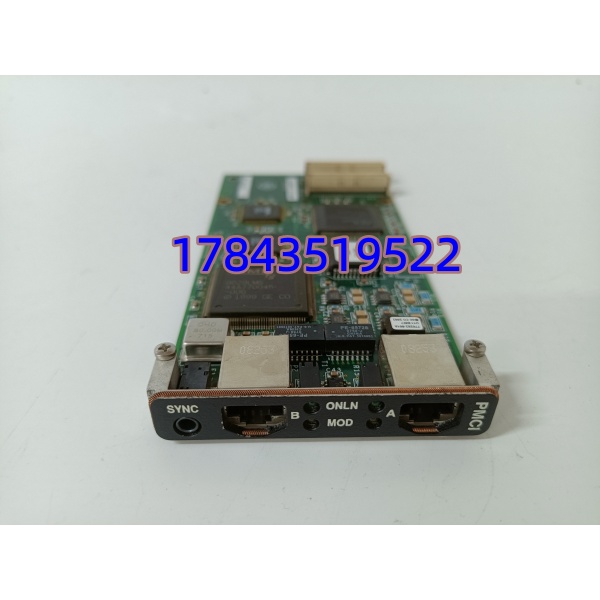

| 面板指示灯 | ONLN-A、ONLN-B（链路在线）、MOD（模块运行） |
| 通讯协议 | GE 专有工业以太网、TCP/IP，兼容 ControlST 软件 |
| 抗震标准 | IEC60068-2-6 工业振动认证 |
| 防护等级 | IP20（机柜内部安装） |
| 整机重量 | 约 0.19 kg |
备件采购避坑指南
1. 系统固件与模块版本不匹配风险
更换前读取现场 Mark VI 主控 CPU 固件编号，跨大版本固件会造成通讯板识别失败、冗余切换逻辑失效。下单同步提供机组型号、旧板完整物料号，客服匹配预装适配固件库存模块，避免现场长时间停机调试。曾有电厂采购同型号未核对固件，上机持续报通讯故障，停机刷机耗时 4 小时。
2. 工业屏蔽网线接地布线误区
配套屏蔽超五类网线仅允许控制柜单端接地，交换机与机箱两端同时接地会形成环流干扰，高低温、振动工况下频繁出现网络丢包、监控画面卡顿。仅 VME 机箱一侧完成屏蔽接地，交换机端屏蔽层做悬空绝缘处理。
3.PMC 板卡拆装静电损坏隐患
电厂秋冬干燥环境静电电压极高，不佩戴防静电手环直接插拔模块，以太网收发芯片极易静电击穿，电路板无任何破损痕迹，上电仅 MOD 红灯常亮无法通讯，单块备件替换成本高昂，拆装前全套防静电流程不可省略。
4. 混淆全新库存与二手翻新通讯板
市面低价货源多为拆机翻新板，电路板存在多处补焊、电解电容老化发黄，长期电厂高低温工况容易复现断网、模块离线故障。全新原装库存走线完整、原厂丝印清晰，无任何二次焊接焊点，采购时可向商家索要正反面、网口高清实拍图核验成色。
