描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通道配置 | 8 路差分模拟量输入，8 路单端模拟量输出 |
| 支持信号 | ±10V、0-10V、4-20mA，兼容 LVDT、伺服阀信号 |
| 模数分辨率 | 16 位 |
| 信号更新周期 | 1 ms |
| 输入阻抗 | 10 MΩ |
| 瞬时耐压 | 输入侧可承受 ±50V 过载 |
| 电气隔离 | 现场侧与系统侧高压隔离，抑制共模干扰 |
| 工作电源 | 背板供电 24V DC ±10% |
| 整机功耗 | 不大于 15 W |
| 工作温度 | -40 °C ~ +70 °C |
| 存储温度 | -40 °C ~ +85 °C |
| 适配机架 | Mark VIe 标准机架插槽 |
产品深度介绍

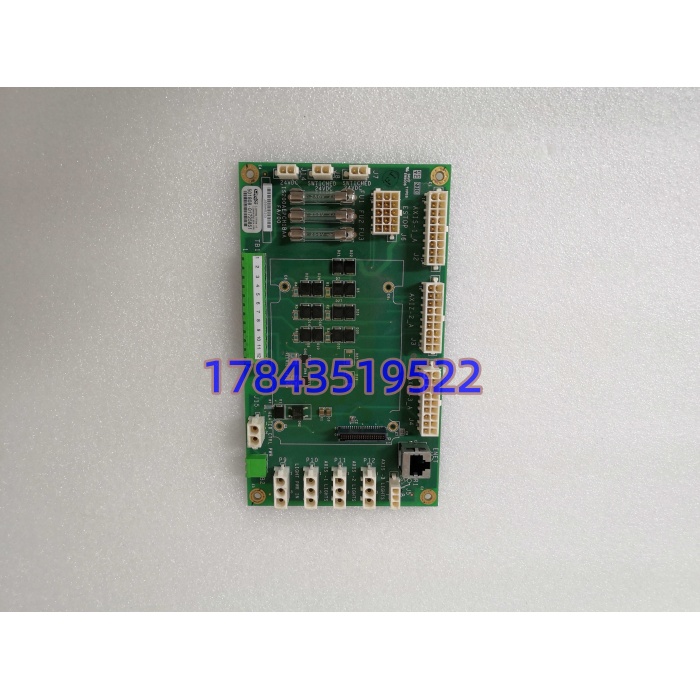

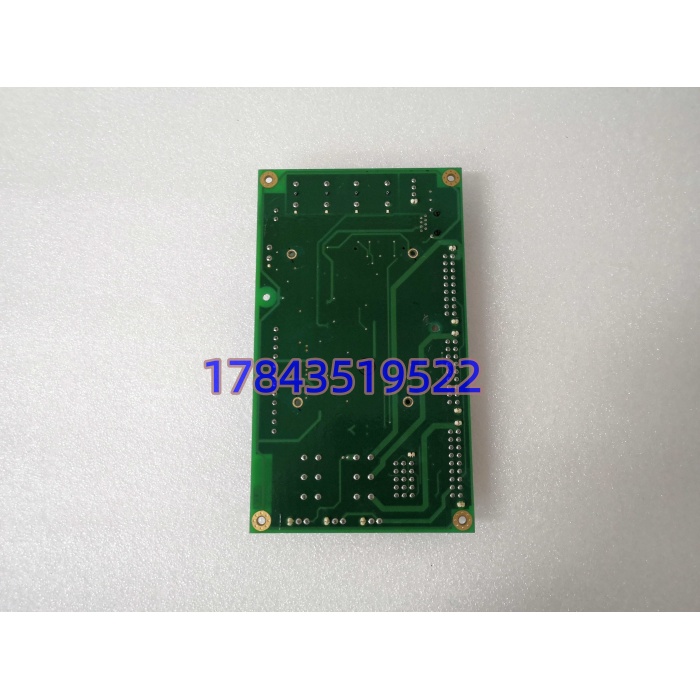

GE IS200AEPCH1BAA 是 Mark VIe 控制系统配套的模拟量扩展处理卡，主要负责现场模拟信号的转换与传输。卡件可采集温度、压力、振动等现场数据，也能输出控制信号驱动执行机构与伺服阀。
板卡内置独立信号调理电路与隔离设计，能适配电站、油气场景下复杂的电磁环境。高分辨率与短更新周期，可以满足机组高精度闭环控制需求，是大型旋转机组控制系统里常用的扩展 I/O 部件。
应用场景与行业案例
大型燃气轮机、汽轮机运行时，大量模拟信号需要实时采集与精准控制。普通卡件容易出现信号漂移、响应滞后，直接影响机组调节精度与运行安全。
典型应用场景:
- 火电行业 – 汽轮机组控制系统采集轴温、油压、蒸汽压力等参数，输出信号调节调速阀，保障机组负荷稳定。
- 发电领域 – 重型燃气轮机监控接入 Mark VIe 主控系统，处理燃料阀、进气阀控制信号，匹配机组变工况运行需求。
- 石油天然气 – 压缩机组自动化监测机组振动、介质压力，通过模拟输出完成转速与负荷调节，适配野外工况。
- 工业电站 – 备用机组扩展控制原有 I/O 点位不足时，加装此卡拓展通道，无需改动主控程序即可扩容。
案例：某联合循环电厂卡件更换抢修去年秋冬时节，北方一座联合循环电厂 2 号燃机出现模拟信号跳变，现场核查确定是原有模拟处理卡老化。原厂订货周期长达六周，机组只能降负荷运行，每日产能损耗明显。
我们调配现货 IS200AEPCH1BAA，到货后利用夜间检修窗口完成拆装。工作人员提前复刻原有组态参数，上电后全通道校验，信号线性度、响应速度均达到标准。更换完成后，机组恢复满负荷运行，后续数月信号始终保持稳定。
