GE IC754CSL12CTD | 拆机工控触摸屏

描述

产品详情

・型号：IC754CSL12CTD

・品牌：GE Fanuc

・系列：QuickPanel Control C 系列一体化操作终端

规格参数

1. 显示屏幕：12.1 寸彩色 TFT，分辨率 800×600，电阻式触控面板
2. 处理器：400MHz XScale ARM 内核
3. 存储配置：32MB DRAM 运行内存，4MB Flash 程序存储，512KB 锂电池备份 SRAM
4. 供电规格：DC24V 宽压输入，适配 18–30VDC，整机额定功耗 48W

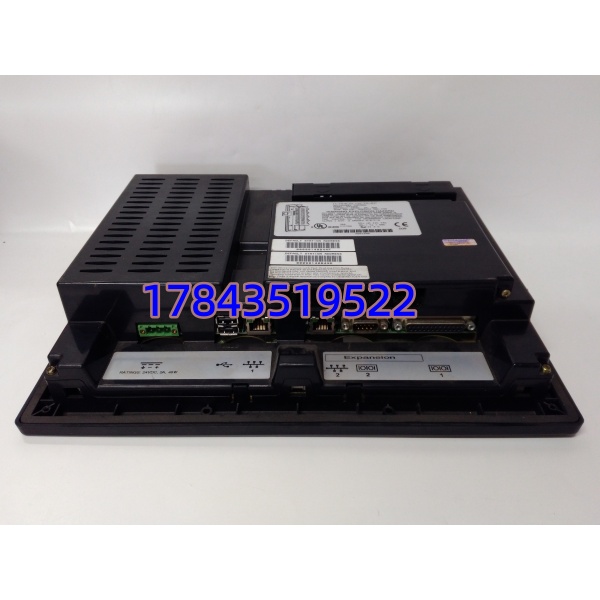

5. 通讯接口：双路 10/100M 以太网、RS232/485 复用串口、双 USB2.0 主机口、CF 卡扩展槽
6. 支持协议：SRTP、Modbus TCP/RTU、SNP、DNP3、EtherNet/IP
7. 防护等级：前面板 IP65/NEMA4，柜体安装后背部 IP20
8. 工作温度：0℃ ~ 50℃机柜内运行
9. 安装方式：嵌入式面板开孔安装，适配 1.6–5mm 厚度柜体门板
10. 散热设计：无风扇被动散热，MTBF 原厂参考大于 50000 小时
11. 整机尺寸：宽 336.8mm × 高 262.6mm × 深 85mm
12. 合规认证：UL、cUL、CE、Class I Div2 防爆区域认证

产品介绍

IC754CSL12CTD 属于带本地控制能力的一体化 HMI，区别于纯监视型触摸屏，内部搭载独立运算单元，不用额外搭配小型 PLC 即可完成简单联锁、配方管理、报警归档等基础控制逻辑，主要配套 GE 90-30、RX3i、Series Six 老款控制器使用。整机无风扇结构，减少粉尘卡滞带来的黑屏故障，前层面板可直接清水冲洗，适配潮湿、多粉尘车间。

坦白讲，现场对比过纯监视款 IC754CSF12CTD，这款 SL 型号自带本地逻辑运算，小型泵站、单机设备不用额外配置 PLC，能压缩柜内硬件数量。原厂早已停止量产，市面流通多为拆机翻新件；仿制屏普遍存在背光衰减快、串口通讯丢包问题，重载工况下容易出现画面卡顿。原有工程画面可直接迁移至同尺寸升级款，仅少量通讯参数需要微调。

应用场景与行业案例

痛点切入

我在现场遇到过不少单机设备只配纯监视触摸屏，现场小型联锁逻辑全部依赖中控 PLC，网络断线后设备完全失去本地操作权限，紧急工况只能现场手动启停。普通风扇散热 HMI 在粉尘车间运行 1–2 年风扇卡死，背光快速老化看不清画面；多协议设备（变频器、智能仪表）集中接入时，单串口通讯速率不足，数据刷新延迟偏高。

典型场景

1. 化工小型反应釜单机控制：本地完成温度闭环、超温联锁，以太网断线后可独立维持基础工艺运行。
2. 市政水处理泵站集群：多泵轮换启停、液位联锁，存储 7 天运行报警日志，通过 USB 导出归档。
3. 造纸单台复卷机配套：同步采集张力、转速信号，本地配方切换，减少中控 PLC 运算负荷。
4. 火力电厂脱硝就地控制柜：监控喷氨流量、温度测点，支持 8 级操作人员权限分级管控。
5. 食品洁净包装线：满足生产数据审计追溯，前层面板可水洗，适配高湿度洁净车间。

真实案例

一家造纸厂复卷机配套的 IC754CSL12CTD 背光完全失效，屏幕全黑无法操作，原厂全新订货周期 42 天，生产线不能停机等待备件。我们提供成色完好拆机同款，整机直接替换原有开孔无需修改柜体，上传备份工程文件后核对 Modbus 通讯地址即可投用。替换后连续运行 9 个月无卡顿，设备运维反馈不用每次通讯故障都跑去中控查参数，本地自带联锁功能也避免过多次网络断线引发的停机。
