描述
产品详情

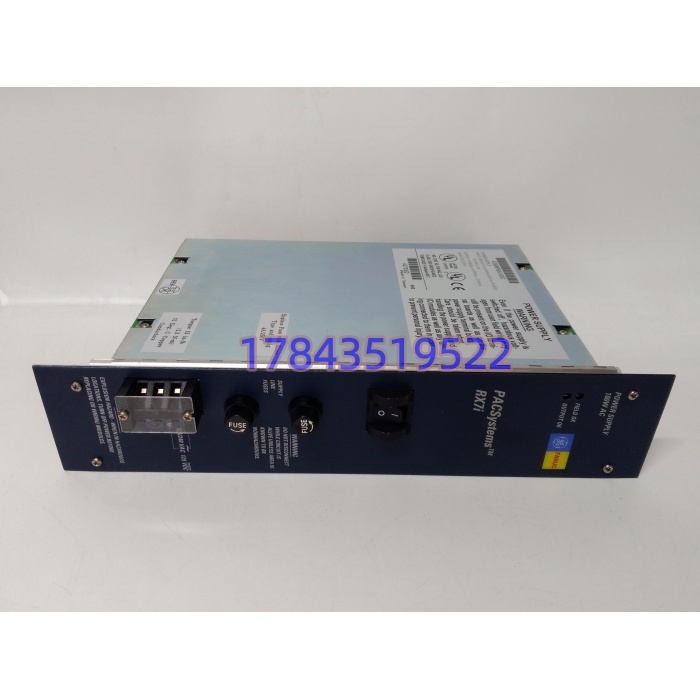

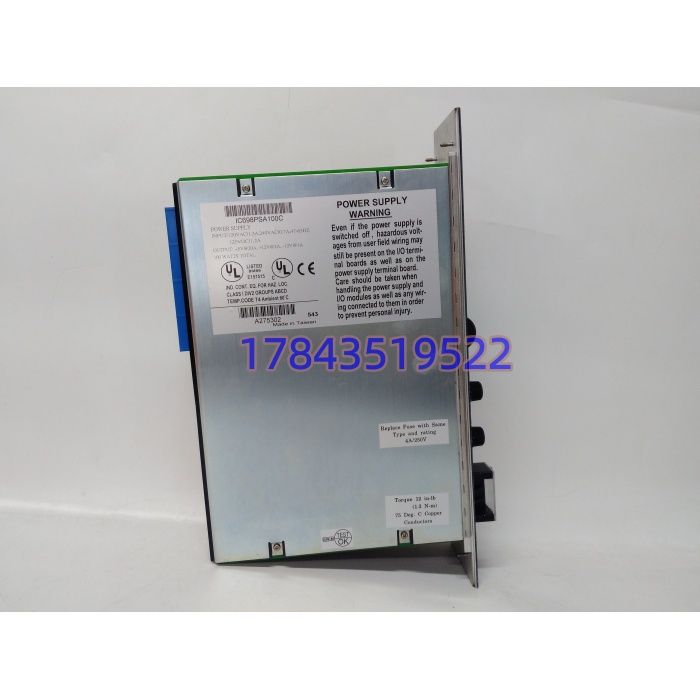

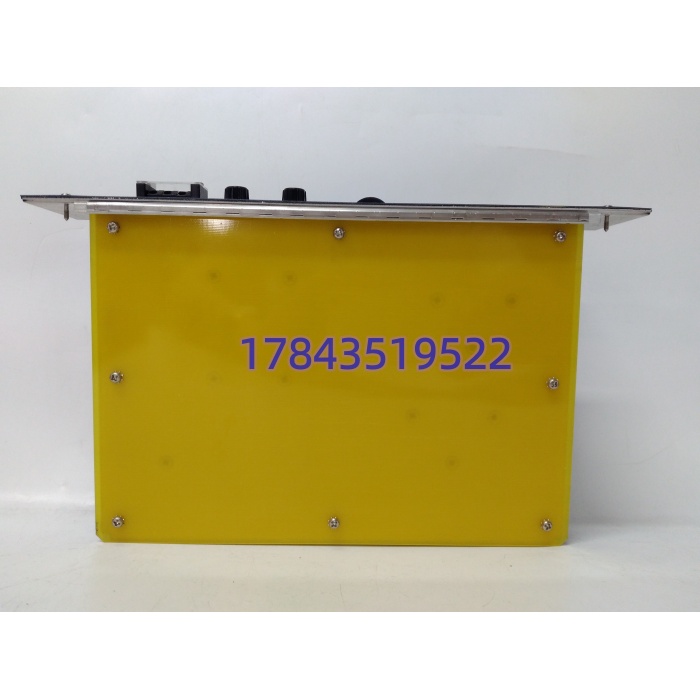

・型号：IC698PSA100（硬件修订 D/E）・品牌：GE‑Fanuc（Emerson）・系列：PACSystems RX7i
规格参数
| 项目 | 规格 |
|---|---|
| 安装槽位 | 仅主机架 Slot‑0，机架最左侧，不能插入其他槽位 |
| 输入规格 | 交流：85‑264VAC，47‑63Hz；直流：100‑150VDC；输入功率典型 125W，最大 150W |
| 背板输出 | +5VDC@20A；+12VDC@2A；‑12VDC@1A；总输出功率 100W |
| 保护功能 | 过压、过流、短路、过温锁存保护；故障需要断电复位；带功率因数校正 PFC |
| 面板部件 | 电源通断逻辑开关（仅切断输出，不切断高压输入）；Field OK、Output OK 状态 LED 指示灯；螺钉式功率输入端子 |
| 故障诊断 | 背板向 CPU 上报电源状态字，可在 Proficy Machine Edition 读取输入欠压、过载告警 |
| 散热方式 | 自然对流散热，高负载环境建议配置机架风扇托盘 |
| 工作温度 | 0℃~+60℃，IP20 机柜内安装 |
| 硬件区分 | IC698PSA100：100W 宽压 AC/DC 输入；IC698PSA350：350W 大功率；IC698PSD300：24VDC 输入电源，三者不可直接互换 |
| 产品状态 | 原厂已停产，Last‑time‑buy 关闭；市面流通拆机检测件、少量剩余库存件 |
产品介绍
IC698PSA100 是 RX7i 平台标配的 100W 机架电源，硬性要求安装在主机架最左侧 0 号槽位，给整架 CPU、I/O、通讯板统一供电。面板开关只切断背板直流输出，模块内部依旧带有高压，检修必须断开前端供电端子，这点现场很多人忽略踩坑。
坦白讲，这款电源是 RX7i 系统的单点故障件，一旦损坏，整机架全部模块直接掉电停机。硬件 D、E 版本可以互相替换，但不能混用 PSA350、PSD300 替代；如果机架总功耗超过 100W，就必须升级 PSA350 大功率电源，不能硬扛。模块不支持热插拔，后端背板是多组大功率直流母线，带电拔插会出现拉弧，直接烧毁背板连接器。现在国内大量冶金、水处理、油气存量 RX7i 设备，原厂不再供货新品，运维主要依靠拆机备件。采购不光核对型号，还要评估机架总功耗，避免换上之后依旧过载告警。
应用场景与行业案例
痛点切入：电源老化输出跌落，系统随机死机重启；误把电源开关当成总电源开关，断电后模块内部依旧带高压；机架总功耗超标，100W 电源长期过载；拿 PSA350/PSD300 直接盲替换，物理虽然能插，功率 / 输入规格不匹配。
典型场景
- 冶金生产线：RX7i 大型 PAC 控制系统主站机架供电。
- 油气输油管线：泵站 RTU/PLC 主控制器机架。
- 大型水处理、污水厂：工艺控制主站。
- 电厂辅机控制系统：RX7i 做辅网控制。
真实案例：我现场处理过一条钢厂水处理 RX7i 主站，系统不定期死机，重启后恢复，没有明确故障代码。排查发现 IC698PSA100 电源老化，5V 输出带载之后跌落。停机断开高压输入，确认机架总负载小于 100W，更换同型号 D 版本拆机电源模块，紧固功率输入端子，上电读取 CPU 电源状态字，长时间带载观察，75 分钟解决随机死机问题。说实话，电源类隐性故障最难查，指示灯全亮不等于各路输出都达标，必须带载测量背板电压。
