描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 输入电压 | 85–264 VAC（宽压）；100–150 VDC |
| 输入功率 | 典型 125W，最大 150W |
| 输出电压 / 电流 | +5VDC/20A；+12VDC/2A；-12VDC/1A |
| 总输出功率 | 100W（0–60°C，自然冷却） |
| 保护功能 | 过流、过压、过热、短路保护 |
| 保持时间 | ≥5ms（掉电维持） |
| 穿越时间 | ≥15ms（抗电压跌落） |
| 隔离电压 | 1500VDC |
| 功率因数 | ≥0.99 |
| 工作温度 | 0°C ~ +60°C |
| 认证 | CE、UL、Class 1 Div 2 防爆区可用 |

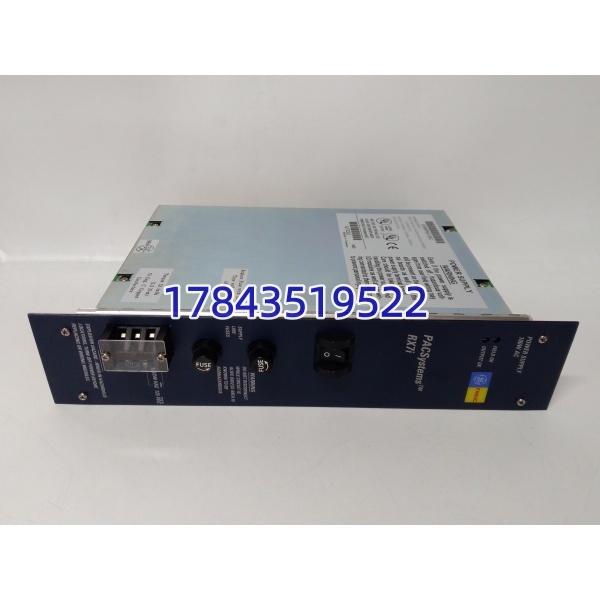

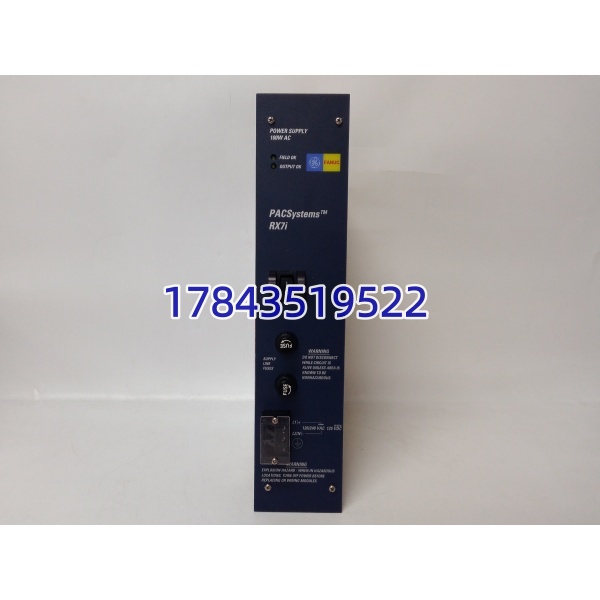

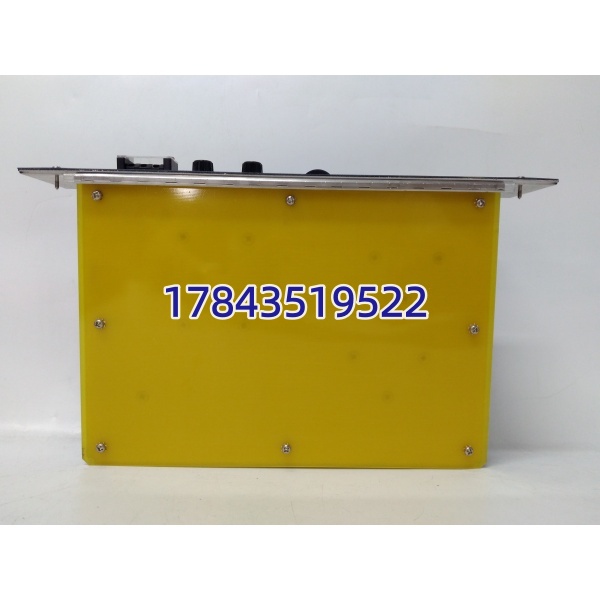

GE IC698PSA100
产品深度介绍
GE IC698PSA100 是PACSystems RX7i PLC的专用背板电源，必须安装在主机架Slot 0（最左槽位），为整个机架的 CPU、I/O 及通信模块提供稳定的 + 5V、±12V 直流电源，并输出上电时序逻辑信号，确保系统有序启动。
采用宽电压输入设计，全球电网通用；主动式 PFC，抗干扰强、效率高；工业级保护电路，可承受短路、过压、过热等故障，保护后端贵重模块。支持冗余配置（双电源并联），进一步提升系统可靠性，常用于 DCS/PLC 关键控制回路。
无风扇自然冷却，寿命长、免维护；面板带OK、Output、OverTemp三色 LED 指示灯，状态一目了然，便于现场快速诊断。
GE IC698PSA100
应用场景与行业痛点
RX7i 系统长期运行，电源易因电网浪涌、老化、积尘导致输出不稳、掉电、指示灯异常，引发 CPU 重启、I/O 离线、生产中断。直接更换同型号原装电源是最快、最稳、无需重新组态的解决方案。
典型应用场景
- 电力能源火电、水电、燃气电站的辅机 / 主机控制，锅炉、汽机、水处理系统 PLC 供电。
- 石油化工炼化、天然气、煤化工装置的防爆区外 PLC 柜，适配 Class 1 Div 2 环境。
- 冶金 / 建材轧钢、窑炉、除尘系统的 RX7i 控制站，适应高温、粉尘、振动工况。
- 水处理 / 环保大型污水厂、净水厂、垃圾焚烧厂的 PLC 系统，24 小时连续运行。
真实案例
某石化装置 RX7i 系统频繁闪断、CPU 重启，排查发现 IC698PSA100 电源老化、输出纹波超标。原厂订货周期 4 周，存在非计划停机风险；紧急采购原装模块，直接 Slot 0 原位插拔替换，无需停机组态，5 分钟恢复运行，系统连续稳定无重启。
质量透明化检测流程
- 入库核验核对型号序列号，检查外壳无变形、金手指无氧化、电容无鼓包、标签清晰。
- 空载 / 满载测试接入 RX7i 测试机架，空载 / 满载（100W）各运行 2 小时，输出电压精度≤±1%、纹波正常、无过热。
- 保护功能测试模拟过流、过压、过热，保护动作准确、无损坏；恢复后正常工作。
- 时序与信号检测用示波器测上电时序与背板逻辑信号，符合 GE 原厂规范。
- 老化与打包72 小时连续老化无异常；防静电袋密封，贴质检合格标签，附测试报告。
技术避坑指南
- 型号严格匹配区分 IC698PSA100（100W，自然冷却）与 IC698PSA350（350W，强制风冷），不可互换。
- 安装槽位固定必须插在Slot 0（最左侧），其他槽位无法供电与时序信号输出。
- 冗余配置规范双电源冗余时，需用专用冗余背板，不可直接并联，避免环流损坏电源。
- 电网与接地建议配隔离变压器 + 浪涌保护器；接地可靠，减少共模干扰，延长电源寿命。
- 静电防护拆装戴防静电手环，静电易损坏内部高压电容与控制芯片，导致隐性故障。
