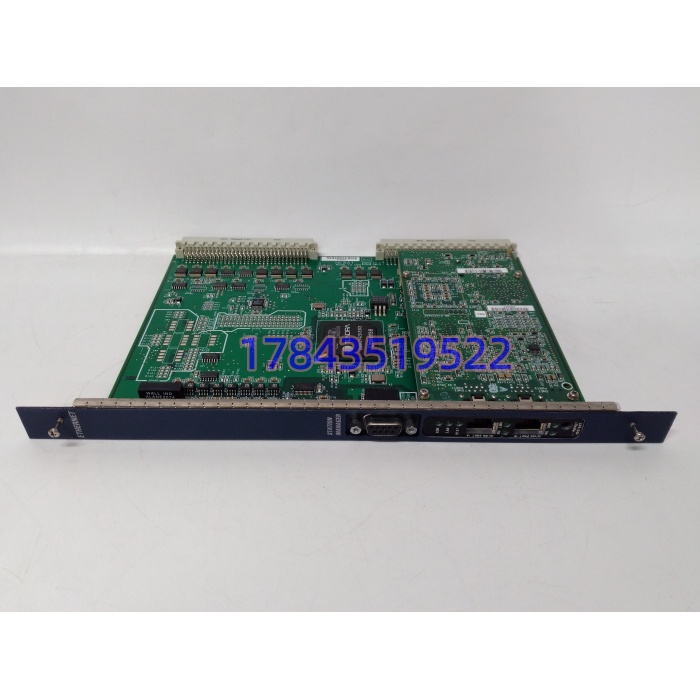

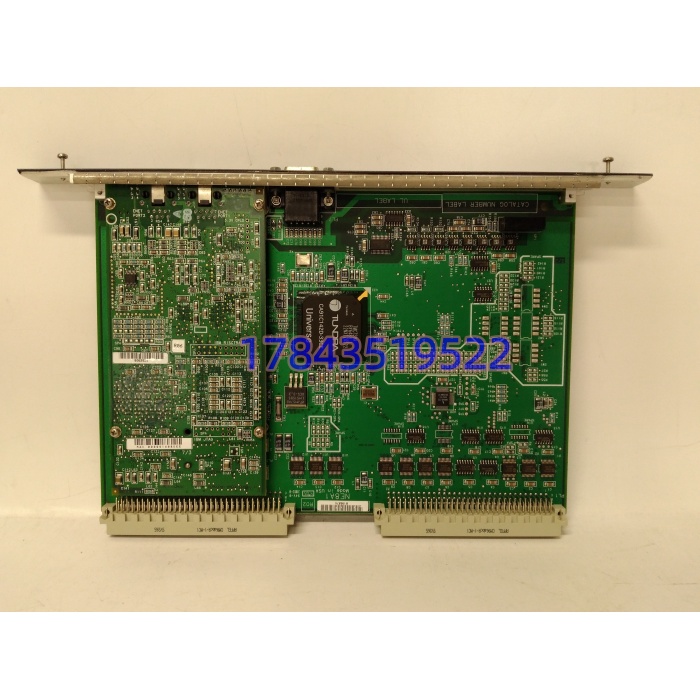

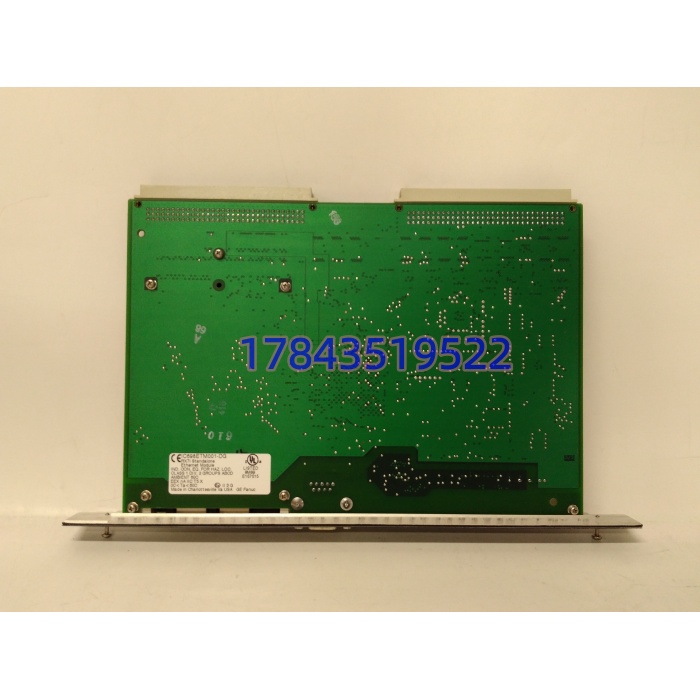

GE IC698ETM001 | PACSystems RX7i 以太网通讯模块
GE IC698ETM001 | PACSystems RX7i 以太网通讯模块 - 图片 2
GE IC698ETM001 | PACSystems RX7i 以太网通讯模块 - 图片 3
GE IC698ETM001 | PACSystems RX7i 以太网通讯模块 - 图片 4

GE IC698ETM001 | PACSystems RX7i 以太网通讯模块

原价为：¥6,545.00。当前价格为：¥5,655.00。

  • 型号：IC698ETM001
  • 品牌：GE Fanuc（现归属艾默生 Emerson）
  • 系列：PACSystems RX7i 系列 PAC 机架系统
  • 核心功能：RX7i 专用独立以太网通讯模块，双 RJ45 网口，实现 PLC 与 HMI、上位 SCADA、第三方设备、其他控制器之间以太网数据交互；支持 EGD 以太网全局数据、Modbus‑TCP、EtherNet/IP、SRTP 协议，自带独立 200MHz 网络处理器，分担 CPU 通讯负载。
  • 产品类型：机架插装以太网通讯模块
  • 关键规格：双 10/100M 自适应 RJ45、RS232 调试口、支持 EGD、Modbus‑TCP，RX7i 背板总线，独立网络处理器。
我要购买
分类：

描述

产品详情

・型号：IC698ETM001・品牌：GE Fanuc / Emerson・系列：PACSystems RX7i

规格参数

  • 适配机架：PACSystems RX7i 系列机架，不可用于 RX3i（IC695 系列）机架
  • 网口：2 路 RJ45，10/100Mbps 自适应，支持双 IP 冗余配置
  • 调试端口：1 路 DB9 RS232 站管理调试口
  • 处理器：板载独立 200MHz 网络处理器，不占用 CPU 资源
  • 支持协议：EGD 以太网全局数据、Modbus‑TCP 客户端 / 服务器、EtherNet/IP、SRTP、TCP/UDPIP
  • 背板供电：机架背板 + 5VDC 供电，模块独立处理网络报文
  • 面板指示灯：链路、活动、速率、故障状态 LED
  • 工作温度：‑40℃ ~ +70℃，机柜无凝露深圳长欣自…
  • 防护等级：IP20，仅限控制柜内部
  • 安装方式：RX7i 机架插槽直插安装
  • 组态软件：Proficy Machine Edition，模块固件必须匹配 RX7i CPU 固件版本
  • 硬件约束：和 RX3i 的 IC695ETM001 不能互换，背板硬件架构完全不同

产品介绍

IC698ETM001 是 RX7i 平台专用的独立以太网通讯板卡，不依附 CPU 自带网口，专门处理上位机、第三方仪表、跨控制器的数据交互，把网络通讯任务剥离出来，防止大流量网络报文把 CPU 拖垮。坦白讲很多人混淆 IC698ETM001（RX7i）与 IC695ETM001（RX3i），型号看着接近，机架背板完全不兼容。我现场遇到过拿 RX3i 的 ETM 模块往 RX7i 机架上试，物理插不进去；也见过有人混用固件版本，模块灯全亮，但 EGD 数据频繁丢包，上位机画面跳变。RX7i 平台已经进入生命周期末期，大量冶金、电力、汽车老产线没有整体迁移预算，依靠拆机、库存备件维护抢修。



应用场景与行业案例

旦故障，该模块承载的 HMI、第三方 TCP 设备、跨控制器 EGD 通讯全部中断；CPU 本体网口如果还在工作，本地逻辑可以继续跑，但上位监控失效，只能就地看 PLC 状态。

‑ 汽车总装生产线：RX7i 主控，对接多台上位 HMI、机器人，EGD 做控制器之间数据同步。‑ 冶金轧机控制系统：轧线主传动 PAC，Modbus‑TCP 对接变频器，大量工艺点上传 SCADA。‑ 电厂辅控系统：水、煤、灰系统存量 RX7i，和 DCS 做 TCP 数据交互。‑ 大型测试试验平台：老 RX7i 设备，改造迁移软件工作量巨大。

真实案例：某汽车零部件工厂 RX7i 系统 IC698ETM001 模块网络硬件故障，5 台 HMI 全部失联，产线逻辑虽然还在运行，但操作员无法画面操作。仓库拿错 RX3i 的 IC695ETM001 备件，根本无法插入 RX7i 机架。等待 IC698ETM001 备件到货 4 天，产线只能就地操作，产能受限。事后仓库台账明确区分 RX7i IC698ETM001 与 RX3i IC695ETM001，备注机架不兼容。
