描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料型号 | IC698CPE030-GJ |
| 核心处理器 | 600MHz Pentium-M 工业级处理器 |
| 存储配置 | 64MB 电池后备 RAM、64MB 非易失程序闪存 |
| 背板总线标准 | VME64 高速并行背板，兼容 90-70 系列 I/O 模块 |
| 以太网接口 | 两路独立 RJ45 10/100 自适应以太网，内置交换机 |
| 串行通讯端口 | RS232 编程口、RS485 现场总线口、站管理调试串口 |
| 支持 I/O 容量 | 最大 32K 离散开关点位、32K 模拟量寄存器 |
| 支持编程语言 | 梯形图 LD、功能块 FBD、结构化文本 ST、C 语言 |
| 内置网络服务 | Web 网页监控、FTP 程序上传，最多 16 路并发连接 |
| 支持通讯协议 | SRTP、Modbus TCP、EGD 以太网全局数据、Modbus RTU、SNP |
| 工作温度区间 | -10 ℃ ~ +70 ℃（机柜强制风冷可达 75℃） |
| 存储运输温度 | -40 ℃ ~ +85 ℃ |
| 抗振动等级 | 10g（10–500Hz），满足工业重型设备工况 |
| 面板诊断指示灯 | 运行、故障、双网状态、背板通讯四路 LED |
| 安装规格 | RX7i 标准 VME 竖插机架，支持热插拔 |
| 整机净重 | 0.48 kg |
| 配套软件 | Proficy Machine Edition 编程软件 |
产品深度介绍
GE IC698CPE030-GJ 是 RX7i 平台标准通用 CPU 模块，采用开放式 VME64 总线架构，可直接兼容老式 Series 90-70 全部 I/O 卡件，保护存量硬件投资。模块搭载 600MHz 实时运算内核，独立双以太网硬件隔离，单网线断线不会中断整套控制逻辑；内存分为电池后备 RAM 与闪存，断电后程序、工艺参数永久保存，无需定期下装程序。自带多路串行接口，可对接变频器、智能仪表、远程触摸屏，同时支持 Web 网页就地查看点位数据，无需额外上位软件。支持在线测试编辑模式，设备不停产即可修改局部控制逻辑；模块化热插拔设计，更换 CPU 无需整柜断电停机，原有背板、I/O 端子线缆完全复用，大幅缩短产线、机组检修停机时长。
应用场景与行业案例
工程痛点RX7i 主控 CPU 故障后，整条产线、机组全部逻辑调节、联锁动作失效，只能人工就地操作，工艺参数无法自动闭环控制，容易出现尺寸超标、压力超幅等质量与安全隐患。原厂海外订货周期超两个月，长期无自动控制运行会大幅提升人工巡检负荷与废品率。
典型应用场景
- 冶金轧钢生产线 – 板材厚度、轧制压力闭环控制实时调节轧辊伺服输出，高速采集厚度传感器模拟信号，保障板材成型精度，支持多段顺控时序逻辑。
- 火力 / 燃气电厂辅机系统 – 水泵、风机、脱硫脱硝成套控制机组启停联锁、压力流量 PID 自动调节，双网冗余保障监控指令不间断上传。
- 汽车整车焊接车间 – 多机器人协同时序控制同步协调十多台焊接机器人动作，高速离散点位采集，避免工件碰撞报废。
- 油气长输管道站场 – 远程无人值守压力流量调节宽温硬件适配户外机柜，Web 远程监控，断线缓存关键工艺数据不丢失。
- 化工精细反应装置 – 温度、pH 值多回路复合调节支持 C 语言自定义复杂算法，适配多变量耦合反应工艺。
真实案例山东某汽车焊接产线 IC698CPE030-GJ 主控网络频繁闪断，机器人协同时序紊乱，工件大量报废。联系艾默生原厂订货交期 75 天，车间产能严重受限。我方仓全新原装现货当日发出，48 小时送达现场，运维利用午休窗口热插拔更换 CPU，完整下装原有程序后，双网通讯、机器人协同时序全部恢复稳定，产线全自动生产恢复正常。
核心卖点与差异化
- 原生兼容 90-70 全系列 I/O 卡件，老旧系统改造无需更换整套背板与端子，降低改造成本。
- 600MHz 运算性能，同时支持结构化文本与 C 语言自定义算法，适配复杂多变量工艺。
- 双独立以太网硬件冗余，单路网线故障无缝切换，控制输出无扰动，适合连续生产工艺。
- 内置 Web/FTP 服务，现场无需笔记本软件，手机、电脑浏览器即可查看点位、上传程序。
- 入库全套工业级仿真检测，72 小时满载逻辑循环拷机，附带纸质检测报告，提供 12 个月硬件质保。

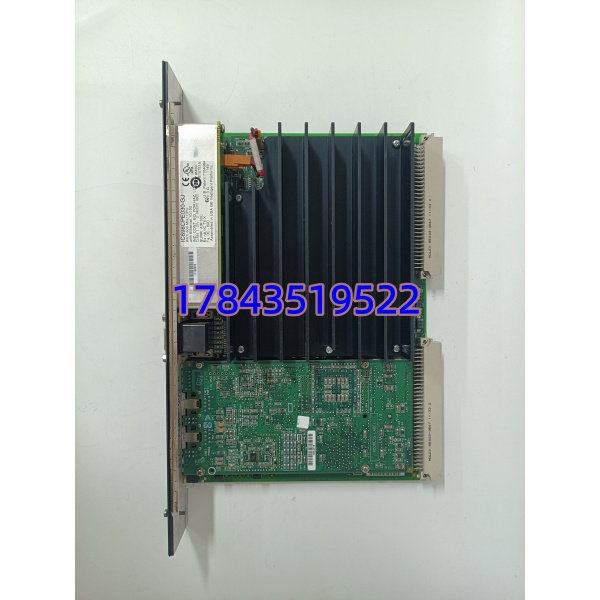

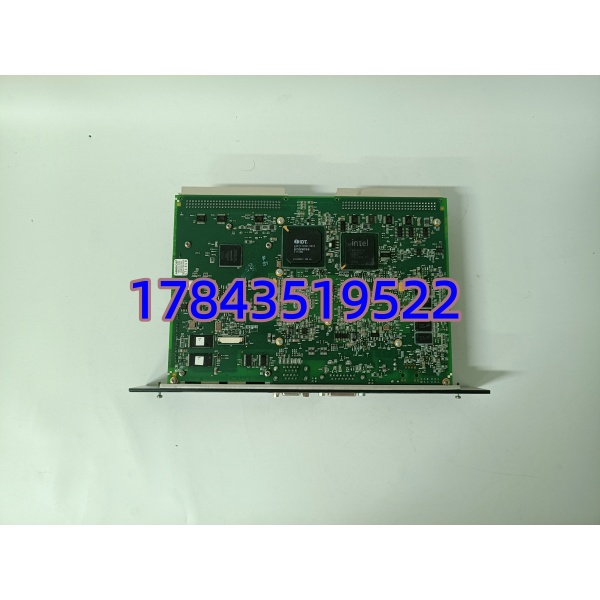

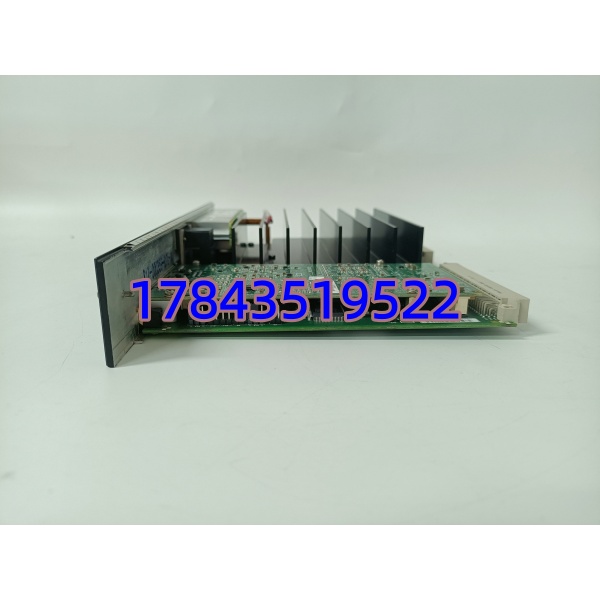

- 现货当日可出库，对比原厂 7–11 周期货，消除产线无自动控制的空档；可提供模块正反面、铭牌实拍核验原装成色。
