描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 核心处理器 | 600MHz Pentium-M 工业级处理器，支持浮点运算 |
| 存储配置 | 64MB 运行内存（电池备份）+64MB 非易失闪存 |
| 逻辑处理速度 | 0.069ms / 千条布尔指令 |
| 最大 I/O 承载 | 32K 位离散量、32K 字模拟量，兼容 90-70 系列 I/O 模块 |
| 程序容量 | 最多 512 个程序块，单块上限 128KB |
| 通信接口 | 2 路独立以太网、1 路 RS232、1 路 RS485、1 路编程调试口 |
| 以太网协议 | SRTP、Modbus TCP、EGD、内置 Web 服务器、FTP（最大 16 路并发连接） |
| 串行协议 | Modbus RTU、SNP、串行 I/O 总线 |
| 背板供电 | 5VDC 3.2A，整机功耗约 12W |
| 安装标准 | VME64 工业机架标准，RX7i 主机架通用 |
| 工作环境 | 0℃ ~ 60℃，湿度 5%~95% 无凝露；存储 – 40℃~85℃ |
| 硬件诊断 | 上电全流程自检，通道 / 内存 / 网络故障 LED 状态提示 |
| 备用电池 | 配套 IC698ACC701 锂电池，断电保存程序与时钟 |
产品深度介绍

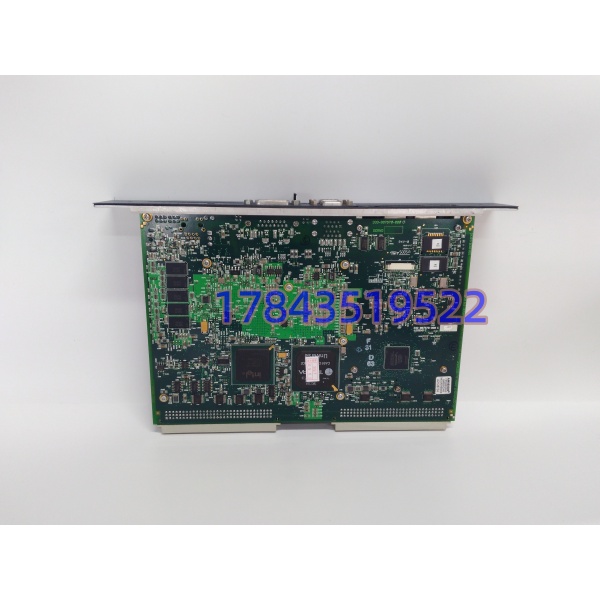

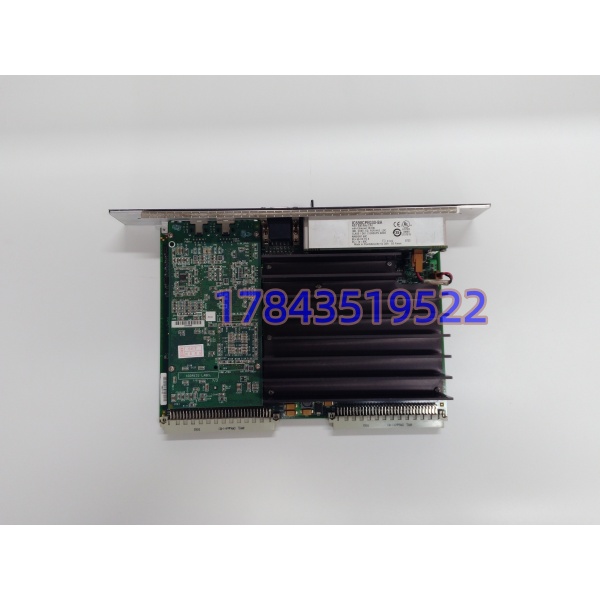

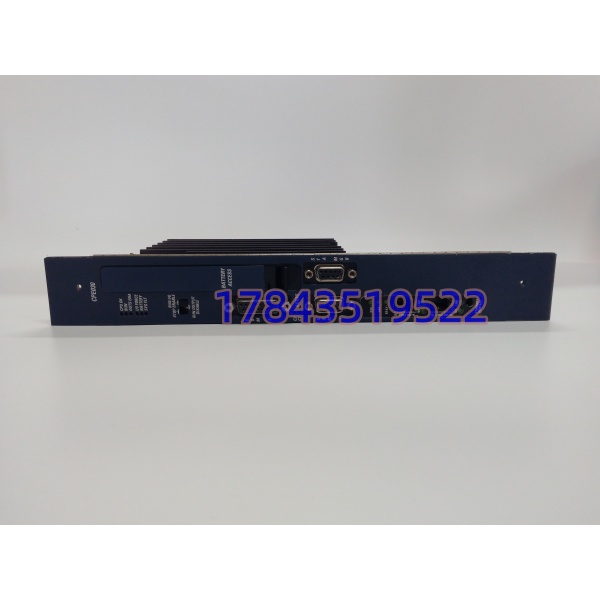

IC698CPE030 是艾默生旗下原 GE Fanuc 推出的 RX7i 系列高性能 PAC 主控，采用 VME64 通用工业背板架构，可直接兼容老式 Series 90-70 的 I/O、通讯模块，方便老旧系统升级改造，无需整体更换机架与端子接线。
模块自带双隔离以太网口，可分别划分生产控制网与上位监控网，实现网络分区隔离，降低病毒、网络波动对工艺控制的干扰；大容量内存支持复杂 PID 调节、批量配方存储、历史数据缓存，适配炼化、电厂、冶金等连续生产大型流程系统。整机具备完整自诊断机制，网络断线、内存异常、电池亏电均可实时上传报警，减少人工巡检排查耗时。
应用场景与行业案例
工程痛点
大量在运 90-70 老旧系统逐步淘汰，升级 RX7i 后原厂 CPU 供货周期动辄 3 个月；生产线无备用主控，CPU 故障停机单日损失数十万；多网段设备共用单网口，网络风暴易造成系统失控。
典型应用场景
- 石油化工 – 大型 DCS 流程控制精馏、加氢、裂解装置全流程联动控制，双网口隔离操作站与现场总线，海量温度、压力流量信号同步运算，支持冗余系统搭建。
- 火力发电 – 锅炉、汽机辅机成套控制炉膛负压、汽包水位、润滑油站联锁保护，大容量内存存储多套启停逻辑，故障时完整留存运行日志用于溯源。
- 冶金轧钢 – 热轧 / 冷轧生产线时序控制多辊轧机厚度闭环调节、输送线机器人协同，高速逻辑运算保障毫米级尺寸精度，抗车间强电磁干扰。
- 水处理 – 大型市政污水 / 纯水厂 SCADA 系统多厂区分布式站点数据汇总，Modbus TCP 对接水质分析仪、变频器，远程网页端在线查看工艺参数。
- 轨道交通 – 隧道通风、泵站成套自控宽温运行适配地下潮湿环境，多串口对接本地仪表，断网后本地程序独立运行不触发联锁停机。
现场真实案例
去年下半年，华北一家煤化工厂区 RX7i 系统原配 IC698CPE030 突发内存报错，整条合成氨装置只能降负荷人工值守。咨询原厂反馈海外调货 80 天，每日减产损耗超 60 万。
客户当天调取我们现货库存，入库完成全套 24 小时老化、通讯兼容性测试后加急发出，4 天送达现场。工程师提前备份原有程序与网络配置，新 CPU 上电后直接下载参数，1 小时恢复全线自动控制。后续该企业采购 2 块同款 CPU 作为常备应急备件，规避长期停产风险。
