GE IC698CPE030 | RX7i 系列 600MHz CPU 模块

• 描述

描述

关键技术规格

参数项	技术指标
处理器	600MHz Pentium-M，带浮点运算
内存	64MB 电池备份 RAM + 64MB 非易失 Flash
处理速度	0.069ms/1000 触点（布尔运算）
通讯接口	2×10/100Mbps 以太网；1×RS-232；1×RS-485
总线标准	VME64（兼容 Series 90-70 I/O 及 VME 模块）
I/O 容量	最大 32K 离散点、32K 字模拟量
供电	+5VDC/3.2A；±12VDC/0.003A
工作温度	0~50℃（带风扇托盘可达 60℃）
尺寸 / 重量	166.6×39.1×177.8mm，约 0.82kg
实时时钟	日漂移≤±2 秒，带电池备份

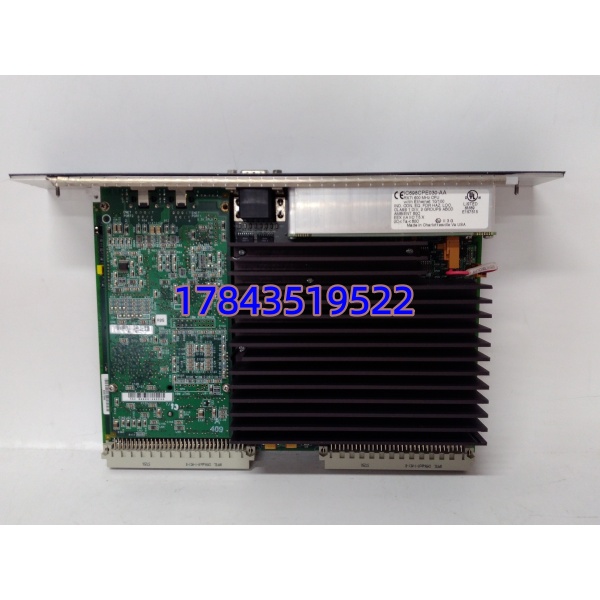

GE IC698CPE030

产品深度介绍

GE IC698CPE030 是 GE Fanuc（现艾默生）推出的PACSystems RX7i 系列高性能 CPU 模块，采用 VME64 工业总线架构，搭载 600MHz Pentium-M 处理器，专为中大型工业自动化系统设计，兼容原 Series 90-70 系列 I/O 及第三方 VME 标准模块。

作为系统核心，它集成双以太网口与多串口，支持 Modbus TCP/RTU、SRTP、EGD 等主流工业协议，具备冗余热备能力，可实现无间断切换。64MB RAM+64MB Flash 配置，满足复杂程序存储与高速运算需求，广泛用于 DCS 升级、生产线改造及关键设备控制场景。

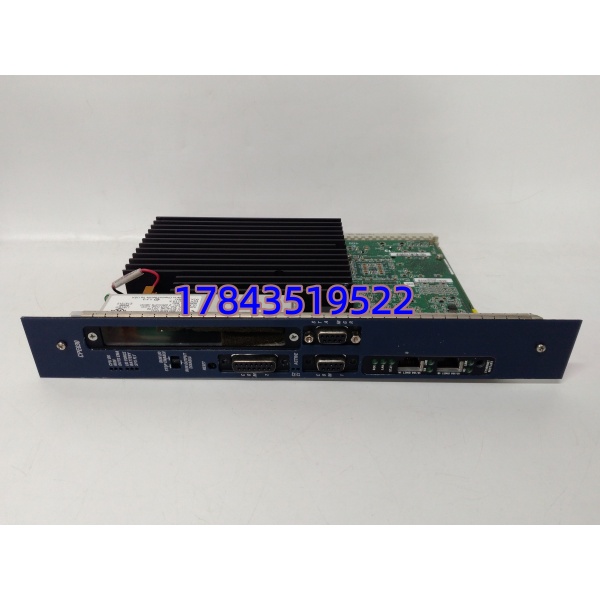

GE IC698CPE030

应用场景与行业案例

工程痛点

连续生产行业的核心控制器一旦故障，易导致全线停机，损失巨大。传统 PLC 性能不足，难以兼顾复杂控制与多设备通讯需求，且老系统备件稀缺，停机风险高。

典型应用场景

1. 石油化工 – DCS 系统升级用于炼油、化工装置的反应釜、精馏塔温度 / 压力控制。支持冗余架构，避免单点故障导致非计划停机。
2. 电力行业 – 发电机组辅机控制控制汽轮机润滑油站、循环水泵等关键辅机。双以太网口实现双网冗余通讯，保障数据传输稳定。
3. 冶金行业 – 高炉 / 轧线自动化适配高温、粉尘、强干扰环境。VME 总线兼容多品牌 I/O，便于老设备改造，降低升级成本。
4. 水处理 – 大型污水厂 SCADA 系统控制曝气、加药、过滤等工艺。支持远程监控与数据追溯，满足环保审计要求。
5. 半导体 – 洁净室设备控制控制温湿度、洁净度及气体输送系统。高速运算能力保障精密设备同步运行，减少生产误差。

真实案例

去年 10 月，华东某大型化工厂的 RX7i 系统原 CPU 突发故障，生产线面临停机。原厂调货需 4 周，每天损失超 50 万元。我们提供全新原装 IC698CPE030，24 小时内发货，48 小时到货。工程师现场替换，下载原程序后系统正常运行，避免了千万级损失。后续该企业常备 2 块同型号备件，消除停机隐患。

核心卖点与差异化

• 停产稀缺现货：原厂已停产，市场库存极少，可快速供货，解决老系统备件断供难题。
• 高性能运算：600MHz 处理器，布尔运算速度 0.069ms/1000 触点，比同级别老款 CPU 快 30%，适配复杂控制逻辑。
• 多协议通讯：双以太网口 + 双串口，支持 Modbus TCP/RTU、SRTP、EGD 等协议，可直接对接 HMI、SCADA 及第三方设备，无需额外通讯模块。
• 冗余高可用：支持双机热备，切换时间 < 100ms，避免单点故障，适合连续生产关键场景。
• 兼容扩展性：VME64 总线兼容 Series 90-70 I/O 及第三方 VME 模块，老系统改造无需更换机架与 I/O，降低升级成本。
• 质量保障：全新原装，通过原厂级功能测试，提供 12 个月质保，支持测试报告与序列号溯源。

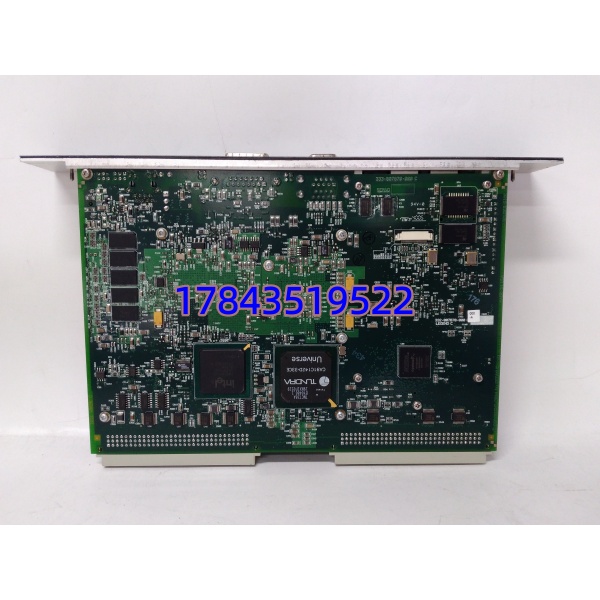

GE IC698CPE030

质量检测流程

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、序列号，可在艾默生官网溯源。
   • 外观检查：无划痕、无腐蚀、无维修痕迹，散热片完好，接口无氧化。
   • 附件核对：配套说明书、合格证齐全，防静电包装完整。
2. 上机功能测试
   • 测试环境：搭建 RX7i 原装测试机架，配 Series 90-70 I/O 模块。
   • 测试内容：通电自检（PWR/RUN 灯正常）、以太网通讯测试（Modbus TCP 握手成功）、串口通讯测试（RS-232/485 正常）、I/O 全量程模拟测试、24 小时老化测试（温升正常，无死机）。
   • 测试记录：生成带序列号的测试报告，可提供测试视频。
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试，绝缘电阻 > 10MΩ。
   • 供电测试：测量 + 5VDC/±12VDC 电压与电流，符合额定参数。
   • 接口测试：以太网口、串口信号强度正常，无短路、虚接。
4. 固件验证
   • 读取固件版本（常见 V3.50/V3.60），记录归档。
   • 备份默认配置，核对 DIP 开关 / 跳线位置。
5. 最终质检与包装
   • 质检员签字确认，贴 QC 合格标签（含日期）。
   • 防静电袋密封，气泡膜包裹，防潮纸箱包装，防止运输损坏。

技术避坑指南

1. 固件版本不匹配
   • 问题：新模块固件过新（如 V3.60），老系统固件 V3.20，导致通讯握手失败，报 “Communication Timeout”。
   • 避坑：替换前读取原模块固件版本；采购时明确要求固件版本≤V3.50；版本差异时，联系供应商刷新固件降级。
   • 案例：某项目工程师换 CPE030 后，PLC 持续报通讯错误，排查 2 天发现固件从 V3.4 升至 V3.6，协议兼容性变化，降级后恢复。
2. VME 总线配置错误
   • 问题：新模块 VME 总线地址默认 0，与原系统地址 1 冲突，导致总线竞争，I/O 无响应。
   • 避坑：替换前拍照记录原模块 VME 地址跳线；新模块上机前，按原位置设置地址；确认总线终端电阻（120Ω）仅在机架两端各 1 个。
   • 提醒：这是 VME 架构最常见错误，拍照核对是关键。
3. 电源容量不足
   • 问题：原机架电源为 24V/2A，新模块 CPE030 功耗约 16W（+5VDC/3.2A），电源过载，导致模块频繁重启。
   • 避坑：计算机架总功耗，预留 20% 余量；原电源不足时，更换 24V/5A 电源模块；优先给 CPU 供电，避免与大功率 I/O 共用电源。
4. 静电击穿模块
   • 问题：冬季干燥，工程师未戴防静电手环，直接触摸模块电路板，通电后模块冒烟报废。
   • 避坑：操作前佩戴防静电手环，接地可靠；在防静电垫上拆封、安装模块；避免用手直接接触芯片与接口引脚。
   • 警示：工业模块对静电敏感，一次疏忽可能损失上万元。
