描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 处理器 | 700MHz Intel Pentium III 浮点处理器 |
| 内存 | 10MB 电池备份 RAM（程序 / 数据）；10MB 非易失性 Flash（固件 / 程序） |
| 执行速度 | 0.14ms / 1000 个布尔触点；支持浮点运算 |
| 通信接口 | 2×10/100Mbps 以太网（RJ45）；2× 隔离 RS-232/485；1×RS-232（网管端口） |
| 支持协议 | SRTP、Modbus/TCP（主 / 从）、EGD、SNP、Serial I/O |
| I/O 容量 | 离散 I/O：32Kbits（% I/% Q）；模拟 I/O：32Kwords（% AI/% AQ） |
| 编程支持 | 梯形图、结构化文本、功能块图、C 语言；Proficy ME v4.0+ |
| 背板功耗 | 4.5A @ +5VDC；0.042A @ +12VDC；0.008A @ -12VDC |
| 工作温度 | 0°C ~ +60°C（必须配风扇托盘） |
| 存储温度 | -40°C ~ +85°C |
| 尺寸（宽 × 高 × 深） | 21HP×6U×233mm（约 105mm×266mm×233mm） |
| 重量 | 约 2.3kg |

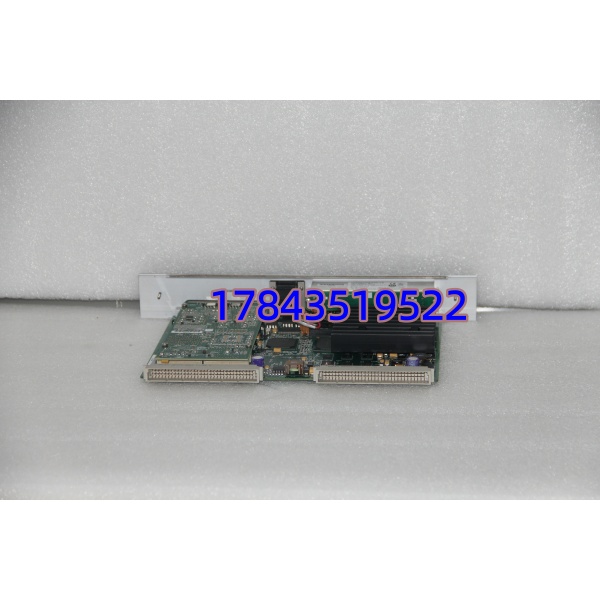

IC698CPE020
产品深度介绍
GE IC698CPE020 是 PACSystems RX7i 平台的旗舰级高性能 CPU，基于 VME64 工业总线架构，专为中大型复杂自动化系统设计。搭载 700MHz Pentium III 浮点处理器，运算能力强，可处理复杂控制算法与大规模程序；双以太网端口支持冗余通讯与高速数据交换，三路隔离串口适配多种串口设备，是 RX7i 系统的通讯与计算核心。
模块采用工业级加固设计，耐受振动、高温与电磁干扰，背板热插拔支持在线维护；兼容 RX7i 全系列 I/O 模块与 VME 标准外设，适合电力、石化、冶金等关键流程行业的新建或升级项目，是停产前 RX7i 系列性能最高的 CPU 型号之一。

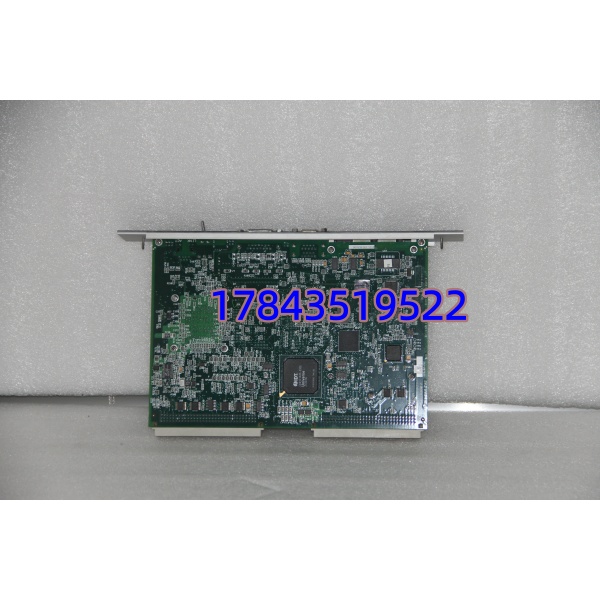

IC698CPE020
应用场景与行业案例
工程痛点
中大型连续生产行业（如电力、石化）中，普通 PLC 运算能力不足，无法处理复杂控制算法与大数据量通讯；老旧系统升级时，需兼顾高性能、兼容性与可靠性，且不能长时间停机，亟需高性能、稳定的 CPU 模块替换。
典型应用场景
- 电力行业 – 电厂 DCS / 网控系统用于火电、水电厂的锅炉、汽轮机、发电机及电网控制，高性能浮点运算满足复杂调节算法需求，双网口冗余保障电网级连续运行。
- 石油化工 – 大型炼化装置控制系统炼油、化工装置的反应釜、精馏塔、加热炉等复杂工艺控制，高温高压、强干扰环境下，高性能 CPU 保障工艺精度与系统稳定性。
- 冶金行业 – 高炉 / 连铸 / 轧机自动化钢铁厂高炉、连铸机、轧机的核心控制环节，需处理多轴同步、张力控制等复杂逻辑，浮点运算与高速通讯保障生产效率与产品质量。
- 轨道交通 – 信号与供电控制系统城市轨道交通、铁路的信号系统、供电系统控制，高可靠性与实时性保障行车安全，冗余通讯设计避免单点故障。
真实案例
某大型电厂 #2 机组 DCS 升级去年 5 月，华北某电厂 #2 机组原 GE RX7i 系统 CPU 运算能力不足，负荷波动时控制滞后，影响发电效率；整套系统更换预算超 200 万，停机周期至少 10 天。
我们提供 2 套全新原装 IC698CPE020 CPU 模块，配合冗余网口配置：
- 替换原 CPU，迁移原程序并优化算法
- 配置双以太网冗余通讯，测试故障切换功能
- 48 小时连续带载试运行，控制滞后消除，稳定性提升
升级仅用 2 天完成，成本节省 75%，机组至今稳定高效运行。自控总工反馈：“换了高性能 CPU，复杂控制逻辑跑起来更顺畅，再也不用担心负荷波动出问题。”

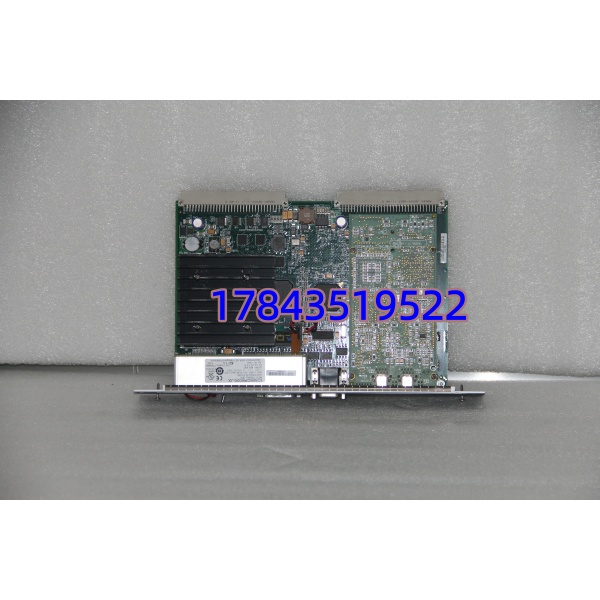

IC698CPE020
质量检测 SOP 透明化流程
- 入库验收检测核对原厂序列号、出厂合格证与装箱单；检查外壳无破损、无划痕、无维修痕迹；核对配套电池与说明书。
- 上机功能测试依托 RX7i 原装测试机架与 VME 背板；通电自检，核查 LED 指示灯状态；测试双以太网通讯（Modbus/TCP、EGD）；测试三路串口通讯（RS-232/485）；加载大型测试程序，验证运算速度与稳定性；连续 24 小时带载老化，记录温升与稳定性。
- 电气参数测试用 Fluke 115 万用表测背板功耗；500V 摇表测绝缘电阻（>10MΩ）；检查串口与网口隔离性能，防止地环流干扰。
- 固件 / 配置验证读取固件版本（如 V7.60）并记录；备份系统配置与程序；检查电池电量，确保断电后数据保存时间≥1 年。
- 最终质检与包装质检员签字确认；防静电袋密封，气泡膜 + 硬纸箱包装；贴附 QC 合格标签（含测试日期与序列号），附带检测报告。
技术避坑指南
- 必须配风扇托盘否则过热死机问题：CPE020 功耗高，无专用风扇托盘时，工作温度超 60°C，CPU 过热保护、随机死机。避坑：上机前必须配套 RX7i 原装风扇托盘，确保散热风道通畅；定期清理风扇防尘网，避免积尘堵塞。案例：曾遇现场未装风扇托盘，CPU 运行 2 小时后频繁报错死机，加装风扇托盘后恢复正常。
- 固件版本不匹配导致通讯异常问题：新 CPU 固件与原系统 I/O 模块固件版本不一致，导致通讯握手失败、数据丢包。避坑：替换前读取原 CPU 及关键 I/O 模块固件版本，采购时明确要求同版本；必要时统一刷新固件至兼容版本。
- 背板槽位与 VME 总线配置错误问题：CPU 插入非专用槽位、VME 总线地址配置冲突，导致模块无法识别、系统启动失败。避坑：RX7i 机架CPU 优先插槽位 1/2；严格按手册配置 VME 总线地址，避免与其他模块冲突。
- 电池失效导致程序丢失问题：模块内置电池老化，断电后 RAM 数据丢失，重启后程序清空、系统无法启动。避坑：更换前检查电池电压（正常≥3.0V）；备用模块需每 12 个月更换一次电池；长期停机时，建议卸下电池单独保存。
- 静电损坏内部芯片问题：秋冬干燥季节，未做防静电措施直接插拔模块，导致 CPU 内部芯片隐性损坏，运行中随机报错。避坑：操作时必须佩戴防静电手环，在防静电垫上作业；模块运输与存储全程用防静电包装。
