描述
关键技术规格
| 参数 | 规格 |
|---|---|
| 槽位数量 | 9 个（1-8 为 I/O 槽，9 号槽可选 CPU / 电源） |
| 总线标准 | VME64，支持 Genius/SRTP 双总线模式 |
| 安装方式 | 壁挂式 / 19 英寸标准机架 |
| 外形尺寸 | 283 × 320 × 184 mm |
| 重量 | 约 5.1 kg |
| 工作温度 | 0°C ~ 60°C |
| 存储温度 | -40°C ~ 85°C |
| 相对湿度 | 5% ~ 95%（非凝结） |
| 背板电源 | 5V/12V 直流，由专用电源模块供电 |
| 材质 | 铝合金框架 + FR4 工业级背板 |
| 兼容系统 | RX7i 全系列 CPU、I/O 模块及部分 Series 90-70 模块 |

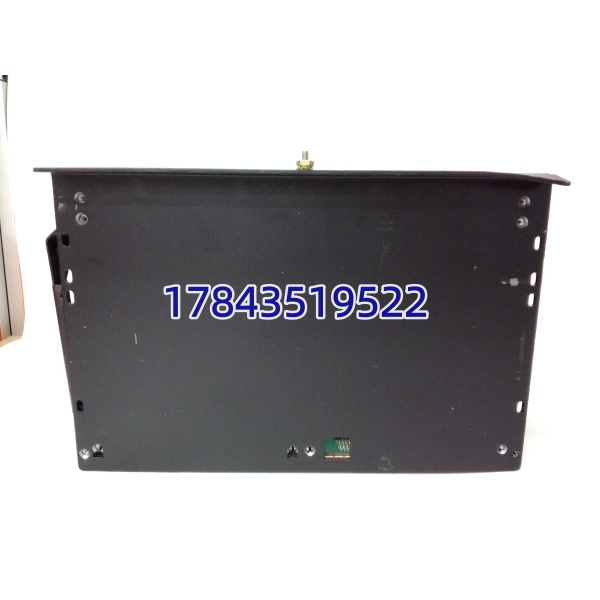

GE IC698CHS009
产品深度介绍
GE IC698CHS009 是 GE（现 Emerson）RX7i PACSystem 系列的9 槽高性能 I/O 机架，作为系统的物理承载与信号背板，用于安装 CPU、电源、数字量 / 模拟量 I/O 及通信模块，组成完整的工业控制站。
机架采用 VME64 工业总线设计，支持 Genius（1Mbps）与 SRTP（100Mbps）双总线切换，适配不同实时性需求。背板自带插槽感应功能，软件自动识别模块型号与地址，无需手动跳线，减少配置差错。全铝合金结构抗震防尘，宽温设计可适应 – 20°C 至 + 60°C 的严苛工业环境，常见于电力、冶金、石化等关键流程工业。

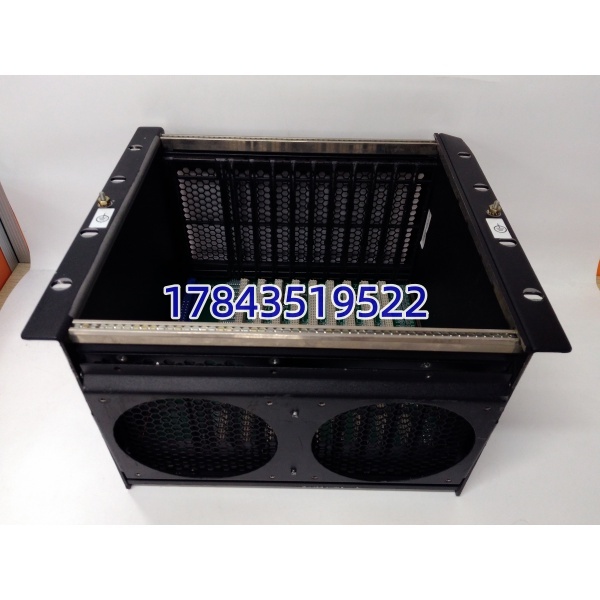

GE IC698CHS009
应用场景与行业案例
工程痛点描述
在电力、石化、冶金等连续流程行业，PLC 机架需长期稳定承载 CPU 与 I/O 模块，同时应对振动、粉尘、宽温及强电磁干扰。普通商用机架易出现背板接触不良、总线通信抖动、插槽老化等问题，导致系统间歇性故障或停机，影响生产连续性。
典型应用场景
- 电力行业 – 发电机组控制用于火电 / 水电厂 RX7i 系统主控站，承载 CPU、模拟量采集模块与励磁控制模块，实现汽轮机、发电机的闭环控制与保护联锁。
- 石油化工 – 精馏塔 / 反应釜控制炼化装置 DCS/PLC 混合控制系统，机架安装冗余 CPU、AI/AO 及 Profibus 通信模块，保障高温高压环境下的稳定控制。
- 冶金行业 – 高炉 / 连铸自动化高炉本体与连铸机控制系统，机架抗震设计适配强振动环境，扩展多块 I/O 模块实现温度、压力、流量的集中监控。
- 水处理 – 大型污水厂监控城市污水处理厂 SCADA 系统，机架安装远程 I/O 与以太网通信模块，实现曝气池、沉淀池的分布式控制与数据上传。
真实案例
案例：某电厂 #2 机组控制系统升级改造去年 6 月，南方某火电厂 #2 机组原用 GE Series 90-70 系统，硬件老化严重，备件停产，多次因背板接触不良导致控制系统闪断，威胁机组安全运行。
改造方案采用 RX7i 系列替换，选用IC698CHS009 机架，配置冗余 CPU、电源及 12 块 I/O 模块，保留部分原有信号接线。技术人员现场完成安装、总线配置与程序迁移，72 小时完成切换调试。
投运至今，机架运行稳定，无通信抖动或模块离线现象，系统响应速度提升约 40%，年均维护成本降低 60%，彻底解决原系统老化隐患。

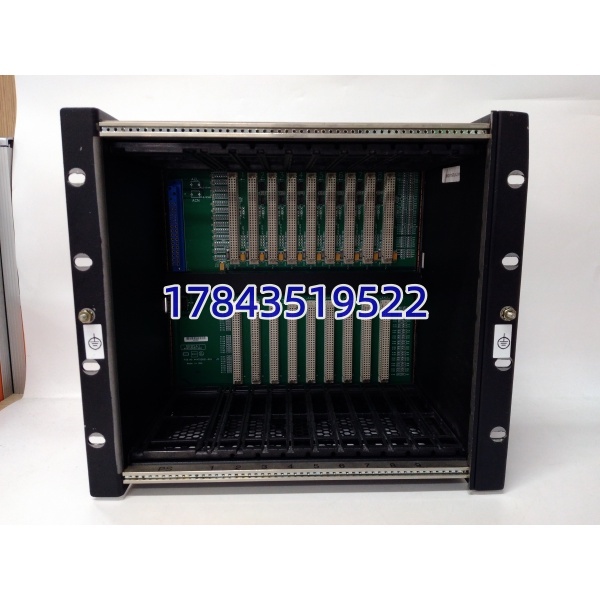

GE IC698CHS009
质量控制流程
- 入库验收检测
- 来源追溯：核验原厂序列号、出厂合格证
- 外观检查：背板无划痕、金手指无氧化、壳体无变形
- 绝缘测试：背板对地绝缘＞10MΩ（500V 摇表）
- 上机功能测试
- 测试环境：GE RX7i 仿真系统（IC698CPE020 CPU + 电源模块）
- 测试内容：VME 总线通信、插槽识别、I/O 寻址、冗余切换
- 老化测试：满载连续运行 24 小时，监测背板温升与稳定性
- 电气参数校准
- 背板电压测试：5V/12V 输出精度 ±1%
- 总线信号完整性：眼图测试无畸变，误码率＜10⁻⁹
- 最终质检与包装
- 全检合格贴 QC 标签
- 防静电袋密封 + 防震泡沫 + 硬纸箱
- 附测试报告与质保卡
技术避坑指南
- 模块兼容性误配
- 问题：RX7i 与 90-70 模块混插不当，导致总线冲突或识别失败
- 避坑：9 槽机架 1-8 槽优先 RX7i 模块；9 号槽仅支持 RX7i CPU / 电源；90-70 模块需查兼容清单
- 案例：某项目混用 90-70 的 IC697ALG230 与 RX7i 背板，导致总线频繁报错，移除后恢复正常
- 总线模式配置错误
- 问题：Genius 与 SRTP 模式选错，通信速率不匹配，远程 I/O 掉线
- 避坑：单机架本地 I/O 用 Genius；多机架远程控制选 SRTP；软件配置后重启生效
- 电源容量不足
- 问题：机架满配模块后，原电源功率不足，导致 CPU 重启或 I/O 异常
- 避坑：满配（9 槽）需 350W 电源；半配（≤5 槽）可用 100W 电源；预留 20% 功耗余量
- 安装振动隐患
- 问题：高炉、水泵房等强振动环境，机架固定不牢导致背板松动
- 避坑：必须用膨胀螺栓固定机架四角；强振动环境加装防震垫；定期检查螺丝紧固度
